| Номер в госреестре | 85201-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMZ6 |
| Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LMZ6 (далее - трансформаторы) предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Трансформатор состоит из одного магнитопровода с несколькими вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - шинные, с литой изоляцией.
Не имеют собственной первичной обмотки. Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную на верхней части литого корпуса. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На верхней части корпуса трансформаторы имеют табличку технических данных.

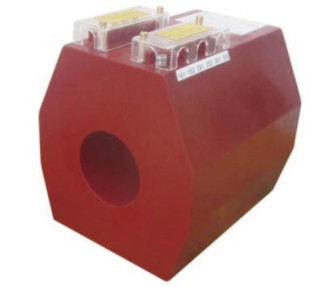

Общий вид трансформаторов и место пломбирования представлены на рисунках 1, 2. Знак поверки наносится в свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока
| Наименование параметра | Значение | ||
| Модификации трансформаторов | LMZ6-228x188/220-75 | LMZ6-228x188/150-75 | |
| 1 | 2 | 3 | 4 |
| Заводские номера | 129982104, 130032104, 129972104, 129992104, 129942104, 129962104, 130002104, 130012104, 129952104, 130042104, 130022104, 130052104, 130082104, 130092104 | 125562104, 125372104, 125572104, 125582104, 125462104, 125482104, 125622104, 125712104, 125642104, 300812104, 125432104, 125542104, 125612104, 125332104, 125502104, 125402104, 125662104, 125472104, 125412104, 125452104, 125532104, 125692104, 125672104, 125652104, 125352104, 125312104, 125492104, 125682104, 125512104, 125362104, 125602104, 125552104, 125722104, 125632104, 125322104, 125342104, 125422104, 125442104, 125392104, 300822104, 125702104, 125382104, 130062104, 130072104 | 125732104, 125812104, 125742104, 125802104, 125752104, 125762104, 125782104, 125792104, 125772104, 125822104, 125832104 |
| 1 | 2 | 3 | 4 |
| Год выпуска | 2021 | ||
| Номинальное напряжение, кВ | 0,66 | ||
| Наибольшее рабочее напряжение, кВ | 0,72 | ||
| Номинальный первичный ток, А: | |||
| - (1S1-1S2) | 200 | 100 | 1200 |
| - (2S1-2S2) | 200 | 200 | 1200 |
| - (3S1-3S2) | 200 | - | 1200 |
| Номинальный вторичный ток, А | 5 | ||
| Номинальная частота переменного тока, Гц | 50 | ||
| Класс точности обмоток для измерений | 0,5S | ||
| Класс точности обмоток для защиты | 10P | ||
| Номинальная вторичная нагрузка, В • А: | |||
| - (1S1-1S2) | 5 | 5 | 5 |
| - (2S1-2S2) | 20 | 5 | 20 |
| - (3S1-3S2) | 5 | - | 15 |
Таблица 2 - Основные технические характеристики трансформаторов тока
| Наименование параметра | Значение |
| Модификации трансформаторов | LMZ6-228x188/220-75 LMZ6-228x188/150-75 |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
| Средний срок службы, не менее, лет | 30 |
| Средняя наработка на отказ не менее, ч | 262800 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LMZ6-228x188/220-75 | 58 шт. |
| Трансформатор тока | LMZ6-228x188/150-75 | 11 шт. |
| Паспорта | - | 69 шт. |
| Инструкция по установке, эксплуатации и техническому обслуживанию | - | 1 шт. |
приведены в разделе «Инструкция по применению и техническому обслуживанию» в инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к трансформаторам
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
| Зарегистрировано поверок | 148 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
