| Номер в госреестре | 85204-22 |
| Наименование СИ | Анализаторы жидкости автоматические |
| Обозначение типа СИ | Digox 602 |
| Изготовитель | Dr. Thiedig GmbH & Co KG, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 08.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости автоматические Digox 602 (далее - анализаторы Digox 602) предназначены для непрерывных измерений массовой доли (массовой концентрации) растворенного диоксида кремния, натрия, удельной электрической проводимости водных сред (котловой, питательной, технологической воды, конденсата и т.п.) пароводяных циклов электростанций, отопительных сетей, установок очистки, деминерализации и опреснения морской воды и т.п.
Принцип действия анализаторов Digox 602 основан на пробоподготовке водной среды и регистрации аналитического сигнала с помощью измерительного преобразователя.
Анализаторы Digox 602 представляют собой стационарные автоматические приборы проточного типа. Конструктивно анализаторы Digox 602 являются системой, состоящей из двух основных частей: блока пробоподготовки и анализа и электронного блока управления.
Блоки пробоподготовки анализаторов Digox 602 содержат полный набор необходимых для пробоподготовки и анализа реагентов, помещенных в пластиковые емкости. Система циркуляции жидкости внутри анализаторов Digox 602 снабжена насосами, клапанами, фильтрами, датчиками температуры и расхода.
Все модификации анализаторов Digox 602 оснащены механизмом термокомпенсации и автоматической калибровки. Имеется возможность выбора частоты калибровки, частоты измерений и дистанционного управления работой анализаторов Digox 602.
Анализатор модификации Digox 602 silica предназначен для фотометрического определения массовой доли (массовой концентрации) растворенного диоксида кремния в водной среде. Анализатор модификации Digox 602 sodium предназначен для потенциометрического определения массовой доли (массовой концентрации) натрия в водной среде.
Анализаторы модификаций Digox 602 silica и Digox 602 sodium в базовом варианте предназначены для анализа одной точки отбора проб. По запросу предусмотрена возможность расширения базовых вариантов до шести каналов. Имеется возможность анализа разовой пробы.
Анализаторы модификации Digox 602 dac предназначены для измерений катионной удельной электрической проводимости дегазированных водных сред. Блок пробоподготовки анализаторов Digox 602 dac содержит сильнокислотный катионит и блок дегазации (модуль DAC) для очистки анализируемой водной среды от диоксида углерода по принципу вытеснения диоксида углерода газом, очищенным от углекислоты.
Анализаторы модификации Digox 602 dac в последовательном порядке измеряют удельную электрическую проводимость пробы на входе в катионный фильтр, удельную катионную электрическую проводимость пробы на выходе из катионного фильтра и удельную катионную электрическую проводимость пробы на входе/выходе из реактора после дегазации. Анализаторы модификации Digox 602 dac снабжены двумя измерителями удельной электрической проводимости Con 6 m.

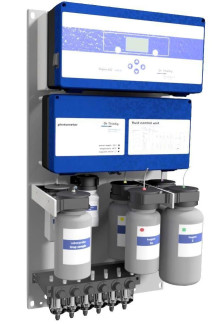

Общий вид анализаторов Digox 602 представлен на рисунках 1 -3.
Обозначения модификаций анализаторов Digox 602 и серийные номера указаны на шильдиках, расположенных на лицевой части крепежной панели.
Идентификационные данные встроенного программного обеспечения (ПО) анализаторов Digox 602 приведены в таблице 1.
Уровень защиты ПО анализаторов Digox 602 «средний» в соответствии с Р 50.2.0772014.
Влияние ПО учтено изготовителем при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | ||
| Digox 602 silica | Digox 602 sodium | Digox 602 dac | |
| Идентификационное наименование ПО | Digox 602 silica | Digox 602 sodium | - |
| Номер версии (идентификационный номер) ПО | не ниже V 5.08 | не ниже V1.03.01 | не ниже 1.3.3 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | ||
| Digox 602 silica | Digox 602 sodium | Digox 602 dac | |
| Диапазон измерений массовой доли (массовой концентрации) растворенного диоксида кремния, млрд-1* (мкг/дм3) | от 4 до 1000 | - | - |
| Диапазон измерений массовой доли (массовой концентрации) натрия, млрд-1* (мкг/дм3) | - | от 4 до 9999 | - |
| Диапазон измерений удельной электрической проводимости, мкСм/см | - | - | от 0,05 до 200 |
| Пределы допускаемой относительной погрешности измерений массовой доли (массовой концентрации) растворенного диоксида кремния, % | ± 10 | - | - |
| Наименование характеристики | Значение для модификаций | ||
| Digox 602 silica | Digox 602 sodium | Digox 602 dac | |
| Пределы допускаемой абсолютной погрешности измерений массовой доли (массовой концентрации) натрия в диапазоне от 4 до 30 млрд-1* (мкг/дм3) включ. Пределы допускаемой относительной погрешности измерений массовой доли (массовой концентрации) натрия в диапазоне свыше 30 до 9999 млрд-1* (мкг/дм3) включ. | - | ± 3 млрд-1 ± 8 % | - |
| Пределы допускаемой абсолютной погрешности измерений удельной электрической проводимости, мкСм/см - без использования термокомпенсации - с использованием термокомпенсации | - | - | ± (0,01Х+0,01) ± (0,03Х+0,01), где Х - измеренное значение УЭП, мкСм/см |
| * 1 млрд-1 = 1 ppb | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | ||
| Digox 602 silica | Digox 602 sodium | Digox 602 dac | |
| Диапазон показаний массовой доли (мас | |||
| совой концентрации) растворенного диок | от 0,5 до 5000 | - | - |
| сида кремния, млрд-1* (мкг/дм3) | |||
| Диапазон показаний массовой доли (мас- | |||
| совой концентрации) натрия, млрд-1* | - | от 0,1 до 9999 | - |
| (мкг/дм3) | |||
| Диапазон показаний удельной электриче- | |||
| ской проводимости, мкСм/см | - | - | от 0 до 1000 |
| Габаритные размеры, мм, не более | |||
| - высота | 850 | 850 | 850 |
| - ширина | 250 | 250 | 210 |
| - длина | 450 | 450 | 568 |
| Масса, кг, не более | 38,0 | 27,0 | 30,0 |
| Наименование характеристики | Значение для модификаций | ||
| Digox 602 silica | Digox 602 sodium | Digox 602 dac | |
| Параметры электрического питания: | |||
| - напряжение | 100-240 | 100-240 | 90-264 |
| переменного тока, В | |||
| - частота | 50/60 | 50/60 | 50/60 |
| переменного тока, Г ц | |||
| Условия эксплуатации: | |||
| - температура | от +10 до +50 | от +5 до +45 | от +5 до +45 |
| окружающего воздуха, °С | |||
| - относительная | 95 | 95 | 95 |
| влажность, %, не более | |||
| * 1 млрд-1 = 1 ppb | |||
наносится на титульный лист «Руководства по эксплуатации» типографским способом или в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование изделия и его обозначение | Обозначение | Количество |
| Анализатор жидкости автоматический | Digox 602 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 47-223-2021 | 1 экз. |
| П р и м е ч а н и е - Модификация поставляемого анализатора Digox 602 в соответствии с заказом. | ||
приведены в Руководстве по эксплуатации, раздел 3 «Эксплуатация» (для анализаторов Digox 602 silica, Digox 602 sodium); раздел 5 «Непрерывный режим измерения» (для анализаторов Digox 602 dac).
Техническая документация изготовителя Dr. Thiedig GmbH & Co KG, Германия Приказ Федерального агентства по техническому регулированию и метрологии № 148 от 19.02.2021 г. «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Приказ Федерального агентства по техническому регулированию и метрологии № 2771 от 27.12.2018 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей».
