| Номер в госреестре | 85205-22 |
| Наименование СИ | Системы измерений длительности соединений |
| Обозначение типа СИ | Open MSS (Cloud) CM_Nokia |
| Изготовитель | Nokia Solutions and Networks Oy, Финляндия |
| Год регистрации | 2022 |
| Срок свидетельства | 08.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений длительности соединений Open MSS (Cloud) CM_Nokia (далее -СИДС), предназначены для измерений длительности телефонных соединений с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Принцип действия СИДС основан на формировании оборудованием для каждого телефонного соединения исходных данных для тарификации, содержащих время начала и длительность телефонного соединения. С использованием рабочего места оператора исходные данные для тарификации выводятся в виде учетного файла (CDR-файла), в котором фиксируются номера вызываемого и вызывающего абонента, время начала и длительность телефонного соединения. Поддерживается вывод учетной информации по каналам связи в автоматизированную систему расчетов.
СИДС является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями, входящего в состав оконечно-транзитного узла связи (версия ПО Open MSS (Cloud) CM) сетей подвижной радиотелефонной связи стандартов GSM 900/1800 и UMTS, реализованного с использованием технологии коммутации пакетов информации, с функциями GPRS, СОРМ, в составе: сервер MSC MSS с функциями узла коммутации услуг SSP, с интегрированным визитным регистром местонахождения VLR; сервер TRS; шлюз MGW (версии ПО Open MGW 18, Open MGW CM); сервер CDS; центр управления и технического обслуживания NetAct (версии ПО NetAct 20, NetAct 22), производства Nokia Solutions and Networks Oy, Финляндия), предназначенного для применения на сети связи общего пользования.
СИДС Open MSS (Cloud) CM_Nokia выполняет следующие функции: измерение длительности телефонных соединений; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено на базе аппаратных платформ ATCA и x86 based IT COTS HW. На базе платформы ATCA: по модульному принципу (плата-полка-статив); на базе платформы x86 based IT COTS HW - в виде серверов (сервер-статив). Оборудование размещается в стойке/стативе, двери которой блокируются от несанкционированного доступа замком. Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. Данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки плат, серверов и обеспечивает ограничение несанкционированного доступа к процессорным устройствам и устройствам хранения.

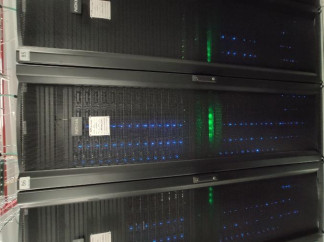

Внешний вид оборудования представлен на рисунке 1.
Рисунок 1 - Внешний вид оборудования, установленного в стативы.
Выделено место блокировки от несанкционированного доступа
Индицирование серийного номера осуществляется на экране ПЭВМ управления СИДС при участии технического персонала, обслуживающего СИДС, в соответствии с эксплуатационной документацией на оборудование с измерительными функциями.
Программное обеспечение (ПО) встроенное, версии MSS CM управляет функционированием оборудования.
Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
ПО оборудования и измерительные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция оборудования исключает возможность несанкционированного влияния на ПО (метрологически значимую часть ПО) и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименовании ПО | MW |
| Номер версии (идентификационный номер) ПО | MSS CM |
| Цифровой идентификатор ПО | Каждый бинарный модуль ПО снабжён уникальным цифровым идентификатором, который прописывается при его сборке (компиляции) в R&D. Принцип построения цифрового идентификатора: MWxx1000 MW - идентификатор версии релиза (MW = MSS CM); xx - идентификатор оператора (RS -Теле2, 44 - Вымпелком, M2 - Мегафон, H8 - МТС); 1000 - номер подверсии ПО |
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение |
| Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с, с | ±1 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| СИДС Open MSS (Cloud) CM_Nokia в составе оборудования | - | 1 шт. |
| Руководство по эксплуатации | 5295-018-46451943 -2021РЭ | 1 экз. |
приведены в разделе 5 «Методы измерений» документа «Оборудование оконечно -транзитного узла связи (версия ПО Open MSS (Cloud) CM) сетей подвижной радиотелефонной связи стандартов GSM 900/1800 и UMTS, реализованного с использованием технологии коммутации пакетов информации, с функциями GPRS, СОРМ, в составе: сервер MSC MSS с функциями узла коммутации услуг SSP, с интегрированным визитным регистром местонахождения VLR; сервер TRS; шлюз MGW (версии ПО Open MGW 18, Open MGW CM); сервер CDS; центр управления и технического обслуживания NetAct (версии ПО NetAct 20, NetAct 22). Руководство по эксплуатации. 5295-018-46451943-2021РЭ»
Государственная поверочная схема для средств измерений времени и частоты, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621
Стандарт предприятия 5295-018-46451943-2021СП
