| Номер в госреестре | 85212-22 |
| Наименование СИ | Трансформаторы тока разъемные измерительные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "MBS AG", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 08.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока разъемные измерительные (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 Гц или 60 Гц напряжением до 0,72 кВ.
Принцип действия трансформаторов заключается в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из размыкаемого магнитопровода с отверстием для первичной обмотки, вторичной обмотки, намотанной на магнитопровод, и пластикового корпуса. Через отверстие магнитопровода пропускается шина или кабель, служащие первичной обмоткой трансформатора. Для удобства монтажа магнитопровод сделан разъемным. Крепление трансформатора модификации KBR-R осуществляется на проводник с помощью пластиковых зажимов. Крепление трансформатора модификации KBU-R осуществляется на панель с помощью съемных лап, входящих в комплект поставки, или к шине при помощи винтов. Клеммники вторичной обмотки трансформаторов модификации KBR-R имеют гибкие выводы, запаянные в корпус; благодаря такому решению пломбировка трансформаторов не требуется. Клеммники вторичной обмотки трансформаторов модификации KBU-R имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.
Выпускаются следующие модификации трансформаторов: KBR-R 18S; KBR-R 18; KBR-R 18L; KBR-R 28; KBR-R 32; KBR-R 42; KBR-R 42L; KBR-R 44; KBU-R 23; KBU-R 58; KBU-R 812; KBU-R 816, которые отличаются друг от друга номинальными значениями первичного тока, номинальными вторичными нагрузками, классами точности и размерами.
Заводской номер в формате цифро-буквенного обозначения наносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

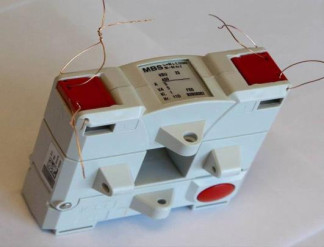

Общий вид трансформаторов представлен на рисунке 1 .
Л
I
У
KBU-R 23
KBU-R 58 KBU-R 812
w
I
отсутствует.
Таблица 1 - Метрологические характеристики
| KBR-R 18S | KBR-R 18 | KBR-R 18L | ||||
| Номинальный первичный ток*, А | Номинальная вторичная нагрузка**, ВА | |||||
| 50 | - | 1 | - | - | ||
| 60 | - | 0,4 | - | - | - | - |
| 75 | - | 0,5 | - | 1 | - | - |
| 100 | - | 0,75 | - | 1,25 | - | 0,3 |
| 125 | - | 0,75 | - | 1,5 | - | 0,5 |
| 150 | - | 1 | - | 2 | - | 1 |
| 200 | 0,4 | 1,5 | 1 | 3 | 0,2 | 1,5 |
| 250 | 0,5 | 2 | 1,5 | 4 | 0,5; 1,0 | 2,0; 2,5 |
| Класс точности | 1 | 3 | 1 | 3 | 0,5 | 1 |
| Номинальный вторичный ток, А | 1 или 5 | |||||
| Наибольшее рабочее напряжение, кВ | 0,72 | |||||
| Номинальная частота переменного тока, Гц | 50 или 60 | |||||
| KBR-R 28 | KBR-R 32 | |||
| Номинальный первичный ток*, А | Номинальная вторичная нагрузка**, ВА | |||
| 100 | - | - | - | 1,5; 2,5 |
| 125 | - | - | - | 2,5; 3 |
| 150 | - | - | - | 3 |
| 200 | - | 0,3 | - | 3; 5 |
| 250 | - | 1 | - | 3; 5 |
| 300 | - | 1,5 | 2,5; 5 | - |
| 400 | 0,5 | 2,5 | 5 | - |
| 500 | 1 | 3 | 5 | - |
| 600 | - | - | 5 | - |
| Класс точности | 0,5 | 1 | 1 | 3 |
| Номинальный вторичный ток, А | 1 или 5 | |||
| Наибольшее рабочее напряжение, кВ | 0,72 | |||
| Номинальная частота переменного тока, Гц | 50 или 60 | |||
Продолжение таблицы 1
| KBR-R 42 | KBR-R 42 L | |||
| Номинальный первичный ток*, А | Номинальная вторичная нагрузка**, ВА | |||
| 250 | - | 2,5 | - | 2,5 |
| 300 | - | 2,5 | - | 2,5 |
| 400 | 2,5 | 5 | 2,5 | 5 |
| 500 | 2,5 | 5 | 2,5 | 5 |
| 600 | 2,5 | 5 | 2,5 | 5 |
| 750 | 2,5 | 5 | 2,5 | 5 |
| 800 | 2,5 | 5 | 2,5 | 5 |
| 1000 | 2,5 | 5 | 2,5 | 5 |
| Класс точности | 0,5 | 1 | 0,5 | 1 |
| Номинальный вторичный ток, А | 1 или 5 | |||
| Наибольшее рабочее напряжение, кВ | 0,72 | |||
| Номинальная частота переменного тока, Гц | 50 или 60 | |||
| KBR-R 44 | KBU-R 23 | KBU-R 58 | ||||
| Номинальный первичный ток*, А | Номинальная вторичная нагрузка**, ВА | |||||
| 100 | - | - | - | 1,25 | - | - |
| 150 | - | - | - | 1,5 | - | - |
| 200 | - | - | - | 2,5 | - | - |
| 250 | 1,5; 2,5 | - | 1,5 | - | - | 1,5 |
| 300 | 2,5 | - | 3,75 | - | - | 2,5 |
| 400 | 5 | 1 | 5 | - | 1 | 2,5 |
| 500 | 5 | - | - | - | 2,5 | 5 |
| 600 | 5 | - | - | - | 2,5 | 5 |
| 750 | 5 | - | - | - | 2,5 | 5 |
| 800 | 5 | - | - | - | 2,5 | 7,5 |
| 1000 | 5 | - | - | - | 5 | 10 |
| Класс точности | 1 | 0,5 | 1 | 3 | 0,5 | 1 |
| Номинальный вторичный ток, А | 1 или 5 | |||||
| Наибольшее рабочее напряжение, кВ | 0,72 | |||||
| Номинальная частота переменного тока, Гц | 50 или 60 | |||||
| KBU-R 812 | KBU-R 816 | |||
| Номинальный первичный ток*, А | Номинальная вторичная нагрузка**, ВА | |||
| 250 | - | 1,5 | - | - |
| 300 | - | 2,5 | - | - |
| 400 | - | 2,5 | - | - |
| 500 | 2,5 | 5 | - | - |
| 600 | 2,5 | 5 | - | - |
| 750 | 2,5 | 5 | - | - |
| 800 | 2,5 | 7,5 | - | - |
| 1000 | 5 | 10 | 10 | 10; 15 |
| 1200 | 5 | 10 | 10 | 10; 15 |
| 1250 | 7,5 | 15 | - | - |
| 1500 | 7,5 | 15 | 10; 15 | 10; 15 |
| 1600 | - | - | 10; 15 | 10; 15 |
| 2000 | - | - | 10; 15 | 10; 15 |
| 2500 | - | - | 10; 15 | 10; 15 |
| 3000 | - | - | 15 | 15; 30 |
| 4000 | - | - | 15; 30 | 15; 30 |
| 5000 | - | - | 15; 30 | 15; 30 |
| Класс точности | 0,5 | 1 | 0,5 | 1 |
| Номинальный вторичный ток, А | 1 или 5 | |||
| Наибольшее рабочее напряжение, кВ | 0,72 | |||
| Номинальная частота переменного тока, Гц | 50 или 60 | |||
* Диапазон первичного тока 5-120 %.
** для номинальной вторичной нагрузки от 1 до 3 В А коэффициент мощности cos9=1; для номинальной вторичной нагрузки от 3 до 25 В А коэффициент мощности cos9=0,8.
Номинальный коэффициент безопасности приборов Кбном, вторичных обмоток для измерений и учета 5, 10 или 15.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | KBR-R 18S | KBR-R 18 | KBR-R 18L | KBR-R 28 | KBR-R 32 | KBR-R 42 |
| Габаритные размеры, не | ||||||
| более, мм | ||||||
| Ширина | 36 | 41,6 | 49 | 49 | 59,2 | 67 |
| Высота | 62,4 | 64,5 | 80,1 | 79,5 | 96,4 | 96 |
| Длина | 50 | 67,3 | 59 | 59 | 89,2 | 69 |
| Размер отверстия для | 18,5х20,3 | 018,5 | 18,4х19 | 27,9х27 | 032,5 | 42,4х43 |
| первичного проводника | ||||||
| Масса, кг, не более | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| KBR-R 42L | KBR-R 44 | KBU-R 23 | KBU-R 58 | KBU-R 812 | KBU-R 816 | |
| Габаритные размеры, не | ||||||
| более, мм | ||||||
| Ширина | 67 | 72,2 | 93 | 125 | 155 | 195 |
| Высота | 139 | 120,6 | 106 | 158 | 198 | 243 |
| Длина | 69 | 98,1 | 34/58 | 34/58 | 34/58 | 64/79 |
| Размер отверстия для | 42,4х85 | 044 | 23х33 | 55х85 | 85х125 | 85х165 |
| первичного проводника | ||||||
| Масса, кг, не более | 0,5 | 0,5 | 0,85 | 1,08 | 1,32 | 3,80 |
| Климатическое исполнение и | ||||||
| категория размещения по | ||||||
| ГОСТ 15150-69 | У3 | |||||
| Средний срок службы, лет, не | ||||||
| менее | 30 | |||||
| Средняя наработка до отказа | ||||||
| не менее, ч | 400000 | |||||
Наносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклейки и в руководство по эксплуатации, совмещенное с паспортом типографским способом.
| № п/п | Наименование | Обозначение | Кол-во |
| 1 | Трансформатор тока разъемный измерительный | KBR-R 18S; KBR-R 18; KBR-R 18L; KBR-R 28; KBR-R 32; KBR-R 42; KBR-R 42L; KBR-R 44; KBU-R 23; KBU-R 58; KBU-R 812; KBU-R 816 | 1 шт. |
| 2 | Крепеж | - | 1 комплект |
| 3 | Руководство по эксплуатации, совмещенное с паспортом | - | 1 экз. |
приведены в разделе 6 руководства по эксплуатации, совмещенного с паспортом.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 год №2768 Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Техническая документация завода-изготовителя
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
