| Номер в госреестре | 85214-22 |
| Наименование СИ | Расходомеры-счетчики жидкости |
| Обозначение типа СИ | НОТА-К |
| Изготовитель | Общество с ограниченной ответственностью Научно-технический центр "Автоматизация, измерения, инжиниринг" (ООО НТЦ "Автоматизация, измерения, инжиниринг"), г. Альметьевск, Республика Татарстан |
| Год регистрации | 2022 |
| Срок свидетельства | 08.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счётчики жидкости НОТА-К (далее - расходомеры) предназначены для измерения объёмного расхода, объёма и температуры жидкостей.
Принцип действия расходомера основан на определении времени перемещения метки от одного измерительного сечения до другого. В качестве таких меток выступают флуктуации электрических свойств жидкости. Скорость перемещения флуктуаций определяется статистическим способом, по положению максимума взаимной корреляционной функции (ВКФ) сигналов с двух образованных чувствительными элементами и электроникой идентичных каналов, регистрирующих прохождение метки. Чувствительные элементы обеспечивают регистрацию флуктуаций физических свойств движущейся через расходомер смеси. Расстояние между чувствительными элементами определяется конструкцией расходомера и является величиной заранее известной. По расстоянию между чувствительными элементами и измеренному времени перемещения метки от одного чувствительного элемента до другого определяется скорость потока. По известной скорости потока и диаметру измерительной камеры вычисляется объемный расход и объем среды. Для измерения температуры применяется термопреобразователь сопротивления из платины с номинальной характеристикой Pt500 по ГОСТ 6651-2009.
Данные об измеренном расходе и объёме накапливаются в архиве, передаются на частотный и токовый (объемный расход), цифровой (объемный расход, объем и температура) выходы расходомера.
Конструктивно расходомер представляет собой измерительную камеру, оснащенную чувствительными элементами и термопреобразователем сопротивления, к которой снаружи крепятся платы электроники и закрываются защитным кожухом. На корпусе смонтирован защищенный от проникновения окружающей среды кабельный ввод, предназначенный для подключения питания и внешних устройств.
Расходомеры выпускаются в четырех исполнениях, различающихся номинальными диаметрами.
Условное обозначение расходомеров: НОТА-К.

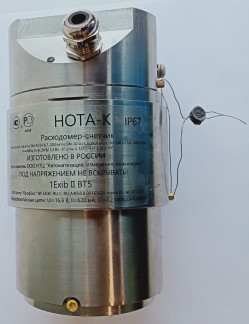

Внешний вид расходомера приведен на рисунках 1 и 2.
Пломбирование расходомеров осуществляется:
- на предприятии-изготовителе проводится путём нанесения оттиска на мастичной пломбе с целью подтверждения прохождения расходомером приёмо-сдаточных испытаний и готовности к поставке;
- при поверке путем нанесения оттиска знака поверки на мастичной пломбе (рисунок 2) для предотвращения несанкционированного изменения калибровочных, конструктивных и расширенных параметров расходомера;
- обслуживающей либо контролирующей организацией с помощью свинцовой пломбы и проволоки, которыми пломбируются защитный кожух, предотвращающая доступ к блоку электроники после завершения электромонтажа.
| Место | |
| нанесения | |
| знака | |
| утверждения | |
| типа |
Знак поверки наносится на свидетельство о поверке и на пломбу в соответствии со схемой пломбировки расходомера, приведенной на рисунке 3. При первичной поверке при выпуске из производства знак поверки также наносится в паспорте расходомера в разделе 10 «Сведения о первичной поверке».
Заводской номер и год выпуска наносится на корпус расходомера методом гравировки в соответствии с рисунком 2.
Программное обеспечение (далее - ПО) расходомеров представлено интегрированным (встроенным) ПО микроконтроллеров цифровой обработки сигналов (МК ЦОС) и обработки информации (МК ОИ). Идентификационные данные встроенного программного обеспечения расходомеров приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения микроконтроллеров цифровой обработки сигналов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Digital Signal Processing |
| Номер версии (идентификационный номер ПО) | Не ниже 31 |
| Цифровой идентификатор ПО | исполняемый код недоступен для считывания и модификации |
Таблица 2 - Идентификационные данные программного обеспечения микроконтроллеров обработки информации_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Information Processing |
| Номер версии (идентификационный номер ПО) | Не ниже 31 |
| Цифровой идентификатор ПО | исполняемый код недоступен для считывания и модификации |
Обмен информацией с внешними устройствами по интерфейсу RS-485 в соответствии с протоколом Modbus RTU / Extended Lufkin Automation Modbus (ELAM) в качестве подчинённого устройства. Подробное описание обмена приведено в документе А2ИН.407279.001 Д1 «Расходомер-счётчик жидкости НОТА-К. Карта регистров протокола Modbus», входящем в комплект поставки расходомера.
Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и основные технические характеристики расходомеров приведены в таблицах 3- 5.
Таблица 3 - Диапазоны измеряемых расходов и пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкостей_
| Номинальный диаметр, мм | Диапазон расходов, м3/ч | Пределы допускаемой относительной погрешности 1), % | |
| От | До | ||
| 25 | 0,3 | 0,5 | ±2,0 |
| 0,5 | 5,0 | ±1,0 | |
| 32 | 0,7 | 1,5 | ±2,0 |
| 1,5 | 20,0 | ±1,0 | |
| 50 | 1,5 | 3,0 | ±2,0 |
| 3,0 | 60,0 | ±1,0 | |
| 100 | 5,0 | 10,0 | ±2,0 |
| 10,0 | 300,0 | ±1,0 | |
| Примечание: 1) относительная погрешность не зависит от направления потока | |||
Таблица 4 - Диапазон измерений температуры жидкости и пределы допускаемой абсолютной погрешности измерений температуры жидкостей_
| Наименование параметра | Значение |
| Диапазон измерений температуры жидкости, °С | от -5 до +125 |
| Пределы допускаемой абсолютной погрешности измерения температуры жидкости, °С | ±1 |
Таблица 5 - Основные технические характеристики
| Наименование параметра | Значение |
| Основные технические характеристики | |
| Напряжение питания, В | от 9 до 24 |
| Мощность потребления, Вт, не более | 1,2 |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP67 |
| Маркировка взрывозащиты | 1ExibIIBT5 |
| Температура окружающей среды, °С | от -45 до +70 (группа С2) |
| Режим работы прибора | непрерывный |
| Среднее время наработки на отказ, часов, не менее | 100 000 |
| Масса, кг, не более | |
| DN25, DN32, DN50 | 9,5 |
| DN100 | 21,0 |
| Габаритные размеры, мм, не более DN25, DN32, DN50 | 120х140х195 |
| DN100 | 185х187х250 |
| Параметры измеряемой среды | |
| Температура измеряемой среды, °С | от -5 до +125 |
| Максимальное давление измеряемой среды, МПа | 4 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на маркировочную табличку, закрепленную на корпусе расходомера.
Комплектность средства измерений представлена в таблице 6.
| Таблица 6 - Комплектность средства измерений | ||
| Обозначение | Наименование | Кол-во |
| А2ИН.407279.001 | Расходомер-счётчик жидкости НОТА-К | 1 шт. |
| Источник питания | 1 шт.1) | |
| Кабель связи | 1 шт.1) | |
| А2ИН.407279.001 Д2 | Комплект монтажных частей | 1 комплект^ |
| А2ИН.407279.001 ПС | Расходомер-счётчик жидкости НОТА-К. Паспорт | 1 экз. |
| А2ИН.407279.001 РЭ | Расходомер-счётчик жидкости НОТА-К. Руководство по эксплуатации | 1 экз.2) |
| А2ИН.468978.001 | Имитатор расхода НОТА-И | 1 шт.1), 2) |
| А2ИН.407279.001 Д1 | Расходомер-счётчик жидкости НОТА-К. Карта регистров протокола Modbus | 1 экз.2) |
| Примечание: 1) Поставляется по отдельному заказу. Комплект монтажных частей составляется индивидуально 2) По 1 экземпляру при групповой поставке | ||
приведены в руководстве по эксплуатации А2ИН.407279.001 РЭ раздел 2 «Использование по назначению».
Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 8.558-2009 «ГСИ Государственная поверочная схема для средств измерений температуры».
