| Номер в госреестре | 85215-22 |
| Наименование СИ | Весы платформенные |
| Обозначение типа СИ | 4584 П-20м |
| Изготовитель | Публичное акционерное общество "Северсталь" (ПАО "Северсталь"), г. Череповец, Вологодская область |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные 4584 П-20м (далее - весы) предназначены для статического измерения массы грузов в технологических цехах ПАО «Северсталь» - материалов, полуфабрикатов и готовой продукции.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков по линиям связи поступают в весоизмерительный терминал (далее - терминал), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на цифровом дисплее терминала.
Весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительных датчиков и терминала.
ГПУ представляет собой сварную металлоконструкцию, размещенную на четырех опорах, в которых установлены тензорезисторные весоизмерительные датчики RTN C3 3000 (Госреестр № 21175-13).
Терминал представлен прибором весоизмерительным Микросим М0601 (далее -Микросим М0601, Госреестр № 55918-13);
В весах предусмотрены следующие устройства и функции:
- устройство первоначальной установки нуля весов (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);
- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);
- устройство полуавтоматической установки нуля (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.2);
- устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);
- устройство предварительного задания массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.5);
- сигнализации о перегрузке.
На ГПУ установлена маркировочная табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- заводской номер весов;
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (е);
- значение действительной цены деления (d);
- максимальное значение выборки массы тары (Т= -);
- знак утверждения типа средства измерений;
- год изготовления.
К весам данного типа относятся весы платформенные 4584 П-20м с заводскими номерами 35-К, 37-К, 43-К, 51-К, 64-К.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения указан на маркировочной табличке, расположенной на ГПУ, методом гравировки.
Для защиты от непреднамеренных и преднамеренных изменений у приборов Микросим М0601 изготовителем пломбируется задняя крышка. Схема пломбировки от несанкционированного доступа терминала представлена на рисунке 2.

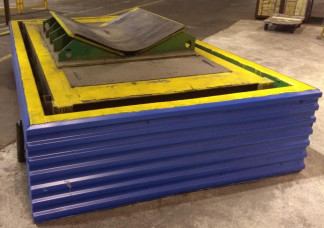

Общий вид весов представлен на рисунке 1, общий вид терминала и схема пломбировки - на рисунке 2.
Программное обеспечение (далее - ПО) весов состоит из встроенного программного обеспечения терминала.
Встроенное ПО терминала Микросим М0601 реализовывается микроконтроллером семейства Intel 8051 и жестко привязано к электрической схеме. Программный код встроенного ПО хранится в микросхеме памяти (FLASH EEPROM), запись которой выполняется изготовителем при производстве. Замена микросхемы памяти конструктивно невозможна без вскрытия корпуса и нарушения пломбы.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные программного обеспечения | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ed 5.хх |
| Номер версии (идентификационный номер) ПО | 5 |
| Цифровой идентификатор ПО | 0х 3С40 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-16 с полиномом 0хА001 |
Технические характеристикиТаблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R76-1-2011 | III (средний) |
| Максимальная нагрузка, кг | 20 000 |
| Минимальная нагрузка, кг | 200 |
| Действительная цена деления, кг | 10 |
| Поверочный интервал, кг | 10 |
| Число поверочных интервалов | 2 000 |
| Пределы допускаемой абсолютной погрешности при первичной поверке, кг, в интервале: от 200 до 5 000 кг включ. св. 5 000 до 20 000 кг включ. | ±5 ±10 |
| Диапазон выборки массы тары (Т-), % от Max | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности при периодической поверке равны удвоенному значению пределов допускаемой абсолютной погрешности при первичной поверке. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры ГПУ, мм, не более | |
| - высота | 1000 |
| - ширина | 2000 |
| - длина | 5000 |
| Масса ГПУ, кг, не более | 5000 |
| Диапазон рабочих температур, °С | |
| - для ГПУ и датчиков | от - 30 до + 50 |
| - для терминала Микросим М0601 | от - 30 до + 40 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Г ц | 50 ± 1 |
| Потребляемая мощность, В-А, не более | 250 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, установленную на ГПУ, методом гравировки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы платформенные | 4584 П-20м | 1 шт. |
| Комплект эксплуатационных документов: - Руководство по эксплуатации - Паспорт | 00186217.404434.001 РЭ 00186217.404434.001 ПС | 1 экз. 1 экз. |
приведены в разделе 2 «Использование по назначению» документа 00186217.404434.001 РЭ «Весы платформенные 4584 П-20м. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к весам платформенным 4584 П-20м
Приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
