Термопреобразователи сопротивления платиновые TS, 85217-22

TS-

Тип маркировки взрывозащиты

Ex d

RTD

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751): Pt100, Pt500, Pt1000

Особенность конструкции

ТС в сборе со стержневой защитной гильзой

CTB

ТС в сборе с фланцевой защитной гильзой

CTF

ТС в сборе со свободной вставкой

CTL

ТС в сборе с защитной гильзой

CTT

Заполнение MgO; Тефлоновое соединение

T01

Заполнение смолой;

Резьбовое трубное соединение

R01

Заполнение MgO; Трубное соединение

M01

TS-

Тип

маркировки

взрывозащиты

Стандартный зонд - без маркировки

-

Зонд с головкой - маркировка Ex ia

INS

Зонд с удлинительным кабелем - маркировка Ex ia

CVO

Зонд с разъемом - маркировка Ex ia

CNT

Зонд с головкой - маркировка Ex e

TE

Зонд с удлинительным кабелем - маркировка Ex e

CE

Зонд с головкой или удлинительным кабелем -маркировка Ex nA

NA

Зонд с головкой или удлинительным кабелем -маркировка Ex e

EC

Зонд с головкой или удлинительным кабелем -маркировка Ex e

IC

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751): Pt100, Pt500, Pt1000

RTD

Особенность

конструкции

Заполнение MgO

M

Способ изоляции проводов

F

ТС кабельного типа

T

Кабель (только для конфигурации N)

C

Опора из стекловолокна (только для конфигураций C, SC)

V

Тефлоновая оболочка (только для конфигурации C)

P

Конфигурация

Соединительная головка/распределительная коробка

T

Удлинительный кабель

C

Экранированный удлинительный кабель (только для конструкции

V)

SC

Разъем (только для конструкции С)

N

--~

Ч ’ ч

\

; -

1 i}

V V \ JJ

Наименование характеристики

Значение

TS-RTD-M01 TS-RTD-CTB TS-RTD-CTT TS-RTD-R01 TS-RTD-T01 TS-RTD-CTF TS-RTD-CTL

Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С (*

-    для класса АА

-    для класса А

-    для класса В

от -50 до +250 от -55 до +450 от -55 до +600

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751

Pt100, Pt500, Pt1000

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где |t| - абсолютное значение температуры, °С, без учета знака)

Класс АА ± (0,1+0,0017-|t|) Класс А ±(0,15+0,002-|t|) Класс В ±C0,3+0,005-|t|)

Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С-1

0,00385

Номинальное значение сопротивления ТС при 0 °С (R0), Ом

100, 500, 1000

Количество чувствительных элементов

1 или 2

Схема внутренних соединений

2-x, 3-x, 4-x -проводная

Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

Наименование характеристики

Значение

TS-CE-RTD-VC

TS-CE-RTD-VSC

TS-CE-RTD-PC

TS-CE-RTD-

MC

TS-CE-RTD-FC

TS-CE-RTD-TC

TS-TE-RTD-MT

TS-TE-RTD-FT

TS-TE-RTD-TT

Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С (*)

-    для класса АА

-    для класса А

-    для класса В

от -50 до +180 от -60 до +180 от -60 до +180

от -50 до +250 от -55 до +250 от -55 до +250

от -50 до +250 от -55 до +450 от -55 до +600

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751

Pt100, Pt500, Pt1000

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где |t| -абсолютное значение температуры, °С, без учета знака)

Класс АА ± (0,1+0,0017-|t|) Класс А ±(0,15+0,002-|t|) Класс В ±C0,3+0,005-|t|)

Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С-1

0,00385

Номинальное значение сопротивления ТС при 0 °С (R0), Ом

100, 500, 1000

Количество чувствительных элементов

1 или 2

1, 2 или 3

Схема внутренних соединений

2-x, 3-x, 4-x -проводная

Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

Наименование характеристики

Значение

TS-CVO-RTD-VC

TS-CVO-RTD-VSC

TS-CVO-RTD-FC

TS-CVO-RTD-TC

Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С (*)

-    для класса АА

-    для класса А

-    для класса В

от -50 до +180 от -60 до +180 от -60 до +180

от -50 до +250 от -60 до +450 от -60 до +600

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751

Pt100, Pt500, Pt1000

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где |t| - абсолютное значение температуры, °С, без учета знака)

Класс АА ± (0,1+0,0017-|t|) Класс А ±(0,15+0,002-|t|) Класс В ±(0,3+0,005 • |t|)

Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С-1

0,00385

Номинальное значение сопротивления ТС при 0 °С (R0), Ом

100, 500, 1000

Количество чувствительных элементов

1 или 2

1; 2 или 3

Схема внутренних соединений

2-x, 3-x, 4-x -проводная

Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

Наименование характеристики

Значение

TS-CVO-RTD-

MC

TS-CVO-RTD-

MN

TS-CVO-RTD-FN

TS-CVO-RTD-PC

TS-CNT-RTD-MN

TS-CNT-RTD-FN

TS-INS-RTD-

MT

Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С (*

-    для класса АА

-    для класса А

-    для класса В

от -50 до +250 от -55 до +450 от -55 до +600

от -50 до +250 от -55 до +250 от -55 до +250

от -50 до +250 от -55 до +450 от -55 до +600

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751

Pt100, Pt500, Pt1000

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где |t| -абсолютное значение температуры, °С, без учета знака)

Класс АА ± (0,1+0,0017-|t|) Класс А ±(0,15+0,00* |t|) Класс В ±(0,3+0,005-|t|)

Температурный коэффициент ТС, а (по ГОСТ 6651- 2009), °С 1

0,00385

Номинальное значение сопротивления ТС при 0 °С (R0), Ом

100, 500, 1000

Количество чувствительных элементов

1, 2 или 3

1 или 2

1, 2 или 3

Схема внутренних соединений

2-x, 3-x, 4-x -проводная

2-x,

3-x-проводная

2-x, 3-x, 4-x -проводная

Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

NA-RTD-TC, TS-NA-RTD-MT, TS-NA-RTD-FT, TS-NA-RTD-MN

Г, TS-NA-RTD-FN

Наименование характеристики

Значение

TS-INS-RTD-FT

TS-INS-RTD-TT

TS-NA-RTD-

MC

TS-NA-RTD-FC

TS-NA-RTD-TC

TS-NA-RTD-MT

TS-NA-RTD-FT

TS-NA-RTD-MN

TS-NA-RTD-FN

Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С (*)

-    для класса АА

-    для класса А

-    для класса В

от -50 до +250 от -60 до +450 от -60 до +600

от -50 до +250 от -55 до +450 от -55 до +600

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751

Pt100, Pt500, Pt1000

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где |t| - абсолютное значение температуры, °С, без учета знака)

Класс АА ± (0,1+0,0017-|t|) Класс А ±(0,15+0,002-|t|) Класс В ±(0,3+0,005-|t|)

Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С-1

0,00385

Номинальное значение сопротивления ТС при 0 °С (R0), Ом

100, 500, 1000

Количество чувствительных элементов

1, 2 или 3

1 или 2

Схема внутренних соединений

2-x, 3-x, 4-x -проводная

2-x, 3-x -проводная

Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

Наименование характеристики

Значение

TS-NA-RTD-VC

TS-NA-RTD-PC

TS-EC-RTD-MC

TS-EC-RTD-FC

TS-EC-RTD-TC

TS-IC-RTD-MC

TS-IC-RTD-FC

TS-IC-RTD-TC

TS-EC-RTD-MT

TS-EC-RTD-FT

TS-EC-RTD-TT

TS-IC-RTD-MT

TS-IC-RTD-FT

TS-IC-RTD-TT

Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С (*)

-    для класса АА

-    для класса А

-    для класса В

от -50 до +160 от -55 до +160 от -55 до +160

от -50 до +250 от -55 до +250 от -55 до +250

от -50 до +250 от -60 до +450 от -60 до +600

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751

Pt100, Pt500, Pt1000

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где |t| -абсолютное значение температуры, °С, без учета знака)

Класс АА ± (0,1+0,0017-|t|) Класс А ±(0,15+0,002-|t|) Класс В ±(0,3+0,005-|t|)

Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С-1

0,00385

Номинальное значение сопротивления ТС при 0 °С (R0), Ом

100, 500, 1000

Количество чувствительных элементов

1 или 2

1, 2 или 3

Схема внутренних соединений

2-x, 3-x, 4-x -проводная

Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

Наименование характеристики

Значение

TS-EC-RTD-FN

TS-EC-RTD-CN

TS-IC-RTD-FN

TS-IC-RTD-CN

TS-EC-RTD-VC

TS-EC-RTD-VSC

TS-IC-RTD-VC

TS-IC-RTD-VSC

TS-EC-RTD-PC

TS-IC-RTD-PC

TS-EC-RTD-

MN

TS-IC-RTD-MN

TS-RTD-MC

TS-RTD-FC

TS-RTD-TC

Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С (*

-    для класса АА

-    для класса А

-    для класса В

от -50 до +250 от -60 до +450 от -60 до +600

от -50 до +180 от -60 до +180 от -60 до +180

от -50 до +250 от -60 до +250 от -60 до +250

от -50 до +250 от -60 до +450 от -60 до +600

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751

Pt100, Pt500, Pt1000

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где |t| - абсолютное значение температуры, °С, без учета знака)

Класс АА ± (0,1+0,0017^|t|) Класс А ±(0,15+0,002-|t|) Класс В ±(0,3+0,005 • |t|)

Температурный коэффициент ТС, а (по ГОСТ 66512009), °С'1

0,00385

Номинальное значение сопротивления ТС при 0 °С (Re), Ом

100, 500, 1000

Количество чувствительных элементов

1, 2 или 3

1 или 2

1, 2 или 3

Схема внутренних соединений

2-x, 3-x -проводная

2-x, 3-x, 4-x -проводная

Наименование характеристики

Значение

TS-RTD-MT

TS-RTD-FT

TS-RTD-TT

TS-RTD-MN

TS-RTD-FN

TS-RTD-CN

TS-RTD-VC

TS-RTD-VSC

TS-RTD-PC

Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С (*)

-    для класса АА

-    для класса А

-    для класса В

от -50 до +250 от -60 до +450 от -60 до +600

от -50 до +180 от -60 до +180 от -60 до +180

от -50 до +250 от -60 до +250 от -60 до +250

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751

Pt100, Pt500, Pt1

000

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где |t| -абсолютное значение температуры, °С, без учета знака)

Класс АА ± (0,1+0,0017-|t|) Класс А ±(0,15+0,002-|t|) Класс В ±(0,3+0,005-|t|)

Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С-1

0,00385

Номинальное значение сопротивления ТС при 0 °С (R0), Ом

100, 500, 1000

Количество чувствительных элементов

1, 2 или 3

1 или 2

Схема внутренних соединений

2-x, 3-x, 4-x -проводная

2-x, 3-x -проводная

2-x, 3-x, 4-x -проводная

Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

Наименование характеристики

Значение

TS-RTD-M01

TS-RTD-R01

TS-RTD-T01

Время термической реакции в воде t0,63, не более, с

8

12

12

Длина погружаемой части, мм

от 50 до 5000*

от 50 до 1000*

от 20 до 2000*

Диаметр погружаемой части, мм

6

3

10

Диаметр датчика, мм, не более

13

34

34

Масса, не более, кг

от 0,2 до 10

Материал защитной арматуры

Нержавеющая сталь

Рабочие условия эксплуатации

-    температура окружающего воздуха,°С

-    относительная влажность, %, не более

от -55 до +80 95

Средняя наработка до отказа, ч, не менее

50000

Средний срок службы, лет, не менее

10

Примечание:

* - допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Наименование характеристики

Значение

TS-RTD-CTB TS-RTD-CTF TS-RTD-CTT

TS-RTD-CTL

Время термической реакции в воде t0,63, не более, с

40

8

Длина погружаемой части, мм

от 100 до 3000*

до 30000*

Диаметр погружаемой части, мм

от 5 до 33,4

-

Диаметр датчика, мм

3; 4,5; 6; 8; 9,5; 12,7

Масса, не более, кг

от 0,5 до 15

Материал защитной арматуры

Нержавеющая сталь, Инконель, Хастеллой

Рабочие условия эксплуатации

-    температура окружающего воздуха,°С

-    относительная влажность, %, не более

от -50 до +80 95

Средняя наработка до отказа, ч, не менее

50000

Средний срок службы, лет, не менее

10

Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Наименование характеристики

Значение

TS-CE-RTD-VC

TS-CE-RTD-VSC

TS-CE-RTD-PC

TS-CE-RTD-MC

TS-CE-RTD-FC

TS-CE-RTD-TC

TS-TE-RTD-MT

TS-TE-RTD-FT

TS-TE-RTD-TT

Время термической реакции в воде t0,63, не более, с

от 8 до 12

8

от 8 до 40

от 8 до 40

Длина погружаемой части, мм

от 50 до 10000*

от 20 до 100*

от 50 до 10000*

от 50 до 5000*

Диаметр погружаемой части, мм

-

от 3 до 6

-

Диаметр датчика, мм

-

от 3 до 6

от 2 до 33,4

Масса, не более, кг

от 0,2 до 10

от 0,2 до 1

от 0,2 до 10

от 0,5 до 15

Материал защитной арматуры

Стекловолокно

Тефлон

Инконель, Хастеллой

Рабочие условия эксплуатации

-    температура окружающего воздуха,°С

-    относительная влажность, %, не более

от -60 до +80 95

от -55 до +80 95

Средняя наработка до отказа, ч, не менее

-    для ТС модификаций TS-CE-RTD-VC, TS-CE-RTD-VSC

-    для остальных модификаций

200 000 50 000

Назначенный срок службы, лет (для ТС модификаций TS-CE-RTD-VC, TS-CE-RTD-VSC)

15

Средний срок службы, лет, не менее (для остальных модификаций)

10

Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Наименование характеристики

Значение

TS-CVO-RTD-VC

TS-CVO-RTD-VSC

TS-CVO-RTD-FC

TS-CVO-RTD-TC

Время термической реакции в воде t0,63, не более, с

от 8 до 12

от 8 до 40

Длина погружаемой части, мм

от 50 до 10000*

Диаметр погружаемой части, мм

-

Диаметр датчика, мм

-

от 2 до 33,4

Наименование характеристики

Значение

TS-CVO-RTD-VC

TS-CVO-RTD-VSC

TS-CVO-RTD-FC

TS-CVO-RTD-TC

Масса, не более, кг

от 0,2 до 10

Материал защитной арматуры

Стекловолокно

Инконель, Хастеллой

Рабочие условия эксплуатации

-    температура окружающего воздуха,°С

-    относительная влажность, %, не более

от -60 до +80 95

Средняя наработка до отказа, ч, не менее

-    для ТС модификаций TS-CVO-RTD-VC, TS-CVO-RTD-VSC

-    для остальных модификаций

200 000 50 000

Назначенный срок службы, лет (для ТС модификаций TS-CVO-RTD-VC, TS-CVO-RTD-VSC)

15

Средний срок службы, лет, не менее (для остальных модификаций)

10

Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Наименование характеристики

Значение

TS-CVO-RTD-MC

TS-CVO-RTD-MN

TS-CVO-RTD-FN

TS-CVO-RTD-PC

TS-CNT-RTD-MN

TS-CNT-RTD-FN

TS-INS-RTD-MT

Время термической реакции в воде t0,63, не более, с

от 8 до 40

8

от 8 до 40

Длина погружаемой части, мм

от 50 до 10000*

от 20 до 100*

от 50 до 10000*

Диаметр погружаемой части, мм

-

от 3 до 6

-

-

Диаметр датчика, мм

от 2 до 33,4

от 3 до 6

от 2 до 33,4

Масса, не более, кг

от 0,2 до 10

от 0,2 до 1

от 0,2 до 10

от 0,5 до 15

Материал защитной арматуры

Инконель,

Хастеллой

Тефлон

Инконель, Хастеллой

Рабочие условия эксплуатации

-    температура окружающего воздуха,°С

-    относительная влажность, %, не более

от -55 до +80 95

Наименование характеристики

Значение

TS-CVO-RTD-MC

TS-CVO-RTD-MN

TS-CVO-RTD-FN

TS-CVO-RTD-PC

TS-CNT-RTD-MN

TS-CNT-RTD-FN

TS-INS-RTD-MT

Средняя наработка до отказа, ч, не менее

50000

Средний срок службы, лет, не менее

10

Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Наименование характеристики

Значение

TS-INS-RTD-FT

TS-INS-RTD-TT

TS-NA-RTD-MC

TS-NA-RTD-FC

TS-NA-RTD-TC

TS-NA-RTD-MT

TS-NA-RTD-FT

TS-NA-RTD-MN

TS-NA-RTD-FN

Время термической реакции в воде t0,63, не более, с

от 8 до 40

Длина погружаемой части, мм

от 50 до 30000*

от 50 до 10000*

от 50 до 5000*

от 50 до 10000*

Диаметр погружаемой части, мм

-

-

-

-

Диаметр датчика, мм

от 2 до 33,4

Масса, не более, кг

от 0,2 до 15

от 0,2 до 10

от 0,2 до 15

Материал защитной арматуры

Инконель, Хастеллой

Рабочие условия эксплуатации

-    температура окружающего воздуха,°С

-    относительная влажность, %, не более

от -60 до +80 95

от -55 до +80 95

Средняя наработка до отказа, ч, не менее

50000

Средний срок службы, лет, не менее

10

Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Наименование характеристики

Значение

TS-NA-RTD-VC

TS-NA-RTD-PC

TS-EC-RTD-MC

TS-EC-RTD-FC

TS-EC-RTD-TC

TS-IC-RTD-MC

TS-IC-RTD-FC

TS-IC-RTD-TC

TS-EC-RTD-MT

TS-EC-RTD-FT

TS-EC-RTD-TT

TS-IC-RTD-MT

TS-IC-RTD-FT

TS-IC-RTD-TT

Время термической реакции в воде t0,63, не более, с

от 8 до 12

8

от 8 до 40

Длина погружаемой части, мм

от 50 до 10000*

от 20 до 100*

от 50 до 10000*

от 50 до 5000*

Диаметр погружаемой части, мм

-

от 3 до 6

-

от 8 до 40

Диаметр датчика, мм

-

от 3 до 6

от 2 до 33,4

Масса, не более, кг

от 0,2 до 10

от 0,2 до 1

от 0,2 до 10

от 0,2 до 15

Материал защитной арматуры

Стекловолокно

Тефлон

Инконель, Хастеллой

Рабочие условия эксплуатации

-    температура окружающего воздуха,°С

-    относительная влажность, %, не более

от -55 до +80 95

от -60 до +80 95

Средняя наработка до отказа, ч, не менее

-    для ТС модификаций TS-NA-RTD-VC

-    для остальных модификаций

200 000 50 000

Назначенный срок службы, лет (для ТС модификаций TS-NA-RTD-VC)

15

Средний срок службы, лет, не менее (для остальных модификаций)

10

Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Наименование характеристики

Значение

TS-EC-RTD-MN

TS-EC-RTD-FN

TS-EC-RTD-CN

TS-IC-RTD-MN

TS-IC-RTD-FN

TS-IC-RTD-CN

TS-EC-RTD-VC

TS-EC-RTD-VSC

TS-IC-RTD-VC

TS-IC-RTD-VSC

TS-EC-RTD-PC

TS-IC-RTD-PC

TS-RTD-MC

TS-RTD-FC

TS-RTD-TC

Время термической реакции в воде t0,63, не более, с

от 8 до 40

от 8 до 12

8

от 8 до 40

Длина погружаемой части, мм

от 50 до 10000*

от 20 до 100*

от 50 до 10000*

Диаметр погружаемой части, мм

-

-

от 3 до 6

-

Диаметр датчика, мм

от 2 до 33,4

-

от 3 до 6

от 2 до 33,4

Масса, не более, кг

от 0,2 до 10

от 0,2 до 1

от 0,2 до 10

Материал защитной арматуры

Инконель,

Хастеллой

Стекловолокно

Тефлон

Инконель,

Хастеллой

Рабочие условия эксплуатации

-    температура окружающего воздуха,°С

-    относительная влажность, %, не более

от -60 до +80 95

Средняя наработка до отказа, ч, не менее

-    для ТС модификаций TS-EC-RTD-VC, TS-EC-RTD-VSC, TS-IC-RTD-VC, TS-IC-RTD-VSC

-    для остальных модификаций

200 000 50 000

Назначенный срок службы, лет (для ТС модификаций TS-EC-RTD-VC, TS-EC-RTD-VSC, TS-IC-RTD-VC, TS-IC-RTD-VSC)

15

Средний срок службы, лет, не менее (для остальных модификаций)

10

Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Наименование характеристики

Значение

TS-RTD-MT

TS-RTD-FT

TS-RTD-TT

TS-RTD-MN

TS-RTD-FN

TS-RTD-CN

TS-RTD-VC

TS-RTD-VSC

TS-RTD-PC

Время термической реакции в воде t0,63, не более, с

от 8 до 40

от 8 до 12

8

Длина погружаемой части, мм

от 50 до 5000*

от 50 до 10000*

от 20 до 100*

Диаметр погружаемой части, мм

-

-

-

от 3 до 6

Диаметр датчика, мм

от 2 до 33,4

-

от 3 до 6

Масса, не более, кг

от 0,2 до 15

от 0,2 до 10

от 0,2 до 1

Материал защитной арматуры

Инконель, Хастеллой

Стекловолокно

Тефлон

Рабочие условия эксплуатации

-    температура окружающего воздуха,°С

-    относительная влажность, %, не более

от -60 до +80 95

Средняя наработка до отказа, ч, не менее

-    для ТС модификаций TS-RTD-VC, TS-RTD-VSC

-    для остальных модификаций

200 000 50 000

Назначенный срок службы, лет (для ТС модификаций TS-RTD-VC, TS-RTD-VSC)

15

Средний срок службы, лет, не менее (для остальных модификаций)

10

Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Наименование

Обозначение

Количество

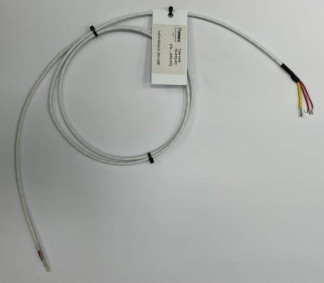

Т ермопреобразователь сопротивления платиновый

исполнение в соответствии с заказом

1 шт.

Паспорт

-

1 экз.
