| Номер в госреестре | 85220-22 |
| Наименование СИ | Преобразователи температуры измерительные беспроводные |
| Обозначение типа СИ | SmartLine Wireless |
| Изготовитель | Honeywell International Inc., США (завод-изготовитель: Honeywell System Sensor de Mexico, S. de R. L. de C. V., Мексика) |
| Год регистрации | 2022 |
| Срок свидетельства | 08.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры измерительные беспроводные SmartLine Wireless (далее по тексту - ИП или преобразователи) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), терморезисторов, устройств с выходным активным сопротивлением электрическому току, милливольтовых устройств постоянного тока, и устройств с выходными аналоговыми сигналами постоянного тока в диапазоне от 0 до 20 мА или от 4 до 20 мА в цифровые сигналы для последующей передачи посредством беспроводных сетей.
Принцип работы преобразователей состоит в следующем: измеренный аналоговый сигнал с подключенного термопреобразователя или иного устройства поступает на вход ИП, где он преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Далее он обрабатывается с помощью микропроцессора и поступает на ЖК-дисплей преобразователя и также может быть передан посредством беспроводных сетей передачи данных, работающих в диапазонах частот от 2400 до 2483,5 МГц, на другие устройства, включенные в беспроводную локальную сеть.
Преобразователи конструктивно выполнены в цилиндрическом стальном ударопрочном корпусе с ЖК индикатором. Корпус закрывается резьбовой крышкой и имеет резьбовые отверстия для подключения первичных термопреобразователей или иных устройств, а также вывод для подключения антенны. Антенна, подключаемая к ИП при помощи высокочастотного кабеля, может располагаться на расстоянии до 20 м от корпуса преобразователя.
Внутри корпуса преобразователей размещены: батарейный отсек или блок питания (в зависимости от выбранной опции), печатные платы с элементами электрической схемы. Все цепи преобразователей (вход, выход, питание) гальванически развязаны.
Конфигурация преобразователей изменяется при помощи устройств, работающих по протоколу беспроводной связи ISA100.
Преобразователи изготавливаются в 3-х моделях (STIW400, STUW750, STUW751), различающихся по метрологическим характеристикам и по функциональным особенностям.
Преобразователи измерительные модели STIW400 имеют четыре канала для входных сигналов от термоэлектрических преобразователей, милливольтовых устройств, для термопреобразователей сопротивления, двухпроводных и трехпроводных резистивных датчиков, и дискретных входов. Все входные каналы преобразователей являются универсальными и могут быть сконфигурированы для измерения различных типов сигналов, при этом выбор термопреобразователя сопротивления или трехпроводного резистивного датчика на канале №1 и (или) канале №3 делает недоступными для использования канал №2 и (или) канал №4 соответственно.
ИП модели STUW750 имеют три канала для измерений входных сигналов от термоэлектрических преобразователей, милливольтовых устройств, устройств с выходным унифицированным сигналом силы постоянного тока, двухпроводных резисторов и дискретных сигналов. Все три канала преобразователей являются универсальными и могут быть сконфигурированы для измерения различных типов сигналов.
ИП модели STUW751 имеют два канала для входных сигналов от термоэлектрических преобразователей и милливольтовых устройств, устройств с выходным унифицированным сигналом силы постоянного тока, двухпроводных резисторов и дискретных входов, а также один выделенный канал для дискретного входа. Для конфигурирования доступны только первый и второй каналы.
Серийный номер наносится на корпус ИП при помощи информационной таблички.
Конструкция преобразователей не предусматривает нанесение знака поверки на средство измерений.

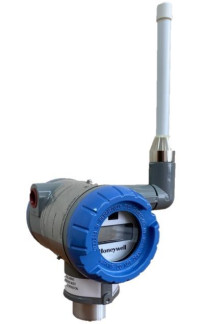

Общий вид ИП со всенаправленной антенной, а также общий вид направленной антенны представлен на рисунках 1 и 2.
Программное обеспечение (ПО) ИП состоит из встроенной и автономной части ПО. Для функционирования преобразователей необходимо наличие встроенной части ПО, являющейся метрологически значимой. ПО «Firmware» устанавливается на заводе-изготовителе во время производственного цикла в ПЗУ СИ. Конструкция неразборного корпуса измерительного преобразователя исключает возможность несанкционированного влияния на ПО СИ.
Идентификационные данные программного обеспечения ИП приведены в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.000100 |
| Цифровой идентификатор ПО | недоступен |
Автономное программное обеспечение устанавливается на персональный компьютер и предназначено для визуализации измерительной информации, а также для конфигурирования преобразователей.
Таблица 2 - Метрологические характеристики преобразователей модели STIW400
| Тип НСХ1) входные сигналы | Диапазон измерений | Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)2) | Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 до + 30 °С включ.), % (от диапазона измерений) / 1 °С |
| Pt100 (а=0,00385 °С-1) | от -184 до +649 °С | ±0,2 | ±0,01 |
| Pt200 (а=0,00385 °С-1) | от -184 до +649 °С | ||
| Pt500 (а=0,00385 °С-1) | от -184 до +649 °С | ||
| B | от +300 до +1816 °С | ±0,1 | ±0,01 |
| E | от -100 до +1000 °С | ||
| J | от -18 до +871 °С | ||
| K | от -18 до +1372 °С | ||
| N | от -18 до +1300 °С | ||
| R | от -18 до +1704 °С | ||
| S | от -18 до +1704 °С | ||
| T | от -100 до +371 °С | ||
| Напряжение постоянного тока | от 0 до 10 мВ | ||
| от 0 до 50 мВ | |||
| от 0 до 100 мВ |
| Тип НСХ1) входные сигналы | Диапазон измерений | Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)2) | Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 до + 30 °С включ.), % (от диапазона измерений) / 1 °С |
| Сопротивление постоянного тока по 2/3-проводной схеме | от 0 до 100 Ом | ±0,2 | ±0,01 |
| от 0 до 200 Ом | |||
| от 0 до 500 Ом | |||
| от 0 до 1000 Ом | |||
| Примечания: 1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751 (2008, 07)) и ГОСТ Р 8.585-2001 (МЭК 60584-1 (2013)) соответственно. 2) - пределы допускаемой основной приведенной погрешности измерения сигналов ТП приведены без учета допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, пределы которой равны ±0,5 °С. При расчете суммарной погрешности измерений данное значение (со знаком "+") необходимо прибавить к расчетному абсолютному значению основной приведенной погрешности измерения сигналов ТП. | |||
Таблица 3 - Метрологические характеристики преобразователей моделей STUW750, STUW751
| Тип НСХ1) входные сигналы | Диапазон измерений | Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)2) | Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 до + 30 °С включ.), % (от диапазона измерений) / 1 °С |
| B | от +300 до +1816 °С | ±0,1 | ±0,01 |
| E | от -100 до +1000 °С | ||
| J | от -18 до +871 °С | ||
| K | от -18 до +1372 °С | ||
| N | от -18 до +1300 °С | ||
| R | от -18 до +1704 °С | ||
| S | от -18 до +1704 °С | ||
| T | от -100 до +371 °С | ||
| Напряжение постоянного тока | от 0 до 10 мВ | ||
| от 0 до 50 мВ | |||
| от 0 до 100 мВ | |||
| 2-проводной резистор | от 0 до 100 Ом | ±0,3 | ±0,015 |
| от 0 до 200 Ом | |||
| от 0 до 500 Ом | |||
| от 0 до 1000 Ом | |||
| Сила постоянного тока | от 0 до 20 мА | ±0,1 | ±0,01 |
| от 4 до 20 мА | |||
| Примечания: 1) - типы НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001 (МЭК 60584-1 (2013)). 2) - пределы допускаемой основной приведенной погрешности измерения сигналов ТП приведены без учета допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, пределы которой равны ±0,5 °С. При расчете суммарной погрешности измерений данное значение (со знаком "+") необходимо прибавить к расчетному абсолютному значению основной приведенной погрешности измерения сигналов ТП. | |||
| Наименование характеристики | Значение характеристики |
| Напряжение питания, В | 3,6 (литий-тионилхлоридная батарея 2 шт.) от 16 до 28 (от источника постоянного тока) 1) |
| Габаритные размеры, мм, не более: - без учета выносной антенны - с учетом выносной антенны | 150x160x175 165x363x175 |
| Масса, кг, не более | 4,2 |
| Средняя наработка на отказ, ч, не менее | 220000 |
| Средний срок службы ИП, лет, не менее | 25 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, | от -55 до +85 2) 100 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X 2Ex ic IIC T4 Gc X 1Ex tb [ia Da] IIIC T95°C...T125°C Db X 1Ex db [ia Ga] IIC T6...T4 Gb X |
| Примечания: 1) - данный вариант питания поставляется по специальному заказу; 2) - в диапазоне температуры окружающей среды от -55 до -20 °С не включ. считывание результатов измерений осуществляется только с использованием протокола беспроводной связи ISA100. | |
наносится на титульные листы паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом.
Таблица 5 - Комплектность ИП
| Наименование | Количество | Примечание |
| Преобразователь температуры измерительный беспроводной SmartLine Wireless | 1 шт. | модель в соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | 1 экз. | на бумажном носителе или в электронном виде |
| Паспорт (на русском языке) | 1 экз. | - |
| Комплект монтажных принадлежностей | 1 шт. | в зависимости от заказа |
| Литий-тионилхлоридная батарея | 2 шт. | в зависимости от заказа |
| Всенаправленная антенна 8 дБи | 1 шт. | в зависимости от заказа |
| Направленная антенна 14 дБи | 1 шт. | в зависимости от заказа |
приведены в разделе «Методы измерений» паспорта на преобразователь.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины
Международный стандарт МЭК 60584-1 (2013) Термопары. Часть 1. Спецификации и допуски для электродвижущей силы (EMF)
Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Стандарт предприятия Honeywell International Inc, США на Преобразователи температуры измерительные беспроводные SmartLine Wireless
