| Номер в госреестре | 85222-22 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | AdE-MEL |
| Изготовитель | "Asahi Gauge MFG. CO., Ltd.", Япония |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные AdE-MEL (далее - преобразователи) предназначены для преобразования значений измеряемого избыточного давления в жидкостях и газах с высокими температурами в унифицированный электрический выходной сигнал постоянного тока.
Принцип действия преобразователей основан на тензорезистивном принципе измерения, который основан на действии моста Уитстона - четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый или цифровой выходной сигнал.
Конструктивно измеритель выполнен в виде единой конструкции и состоит из штуцера, корпуса, чувствительного элемента и электронного преобразователя.
К преобразователям данного типа относятся преобразователи давления измерительные AdE-MEL с заводскими номерами 21660000, 21660001, 21660002, 21660003, 21660004.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия-поставщика предотвращающий вскрытие корпуса преобразователя.
Заводской номер наносится методом лазерной гравировки на маркировочную табличку, прикрепленную к корпусу преобразователя, и обеспечивает идентификацию каждого преобразователя, а также возможность прочтения и сохранность указанной информации в процессе эксплуатации преобразователей.
Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на преобразователь не предусмотрено.

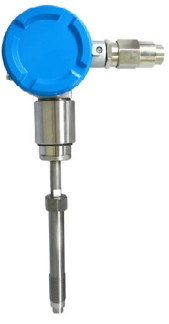

Общий вид преобразователя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Отсутствует.
Таблица 1 - Метрологические характеристики преобразователей давления
| измерительных AdE-MEL, зав.№№ 21660000, 21660001, 21660002, 2 | 1660003, 21660004 |
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, кПа | от -100 до 500 |
| Пределы допускаемой приведенной основной погрешности измерений избыточного давления, % | ±1,0 |
| Пределы допускаемой приведенной дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±2,0 |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 |
| - Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений. | |
| Таблица 2 - Основные технические характеристики преобразователе] измерительных AdE-MEL, зав.№№ 21660000, 21660001, 21660002, 2 | давления 1660003, 21660004 |
| Наименование характеристики | Значение |
| Тип рабочей измеряемой среды | газ / жидкость |
| Максимальная температура рабочей среды, °С | +350 |
| Электрическое питание преобразователей: | |
| - от источника питания постоянного тока напряжением, В | от 21,6 до 26,4 |
| - от сети переменного тока напряжением, В, частотой 50 Гц | от 198 до 242 |
| Потребляемая мощность: | |
| - при питании от сети переменного тока, ВА, не более | 5 |
| - при питании от источника постоянного тока, ВА, не более | |
| Габаритные размеры (длина х глубина х высота), мм, не более | 447 х 129 х 241 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -20 до +50 |
| - относительная влажность при температуре + 30 °С, %, | от 30 до 85 |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность_
| Наименование | Обозначение | Количество |
| Преобразователи давления измерительные AdE-MEL | AdE-MEL-V24d-P14, зав.№№ 21660000, 21660001, 21660002, 21660003, 21660004 | 5 |
| Преобразователи давления измерительные AdE-MEL. Руководство по эксплуатации | - | 1 |
| Преобразователи давления измерительные AdE-MEL. Паспорт | - | 5 |
приведены в разделе 1 документа «Преобразователи давления измерительные AdE-MEL. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к преобразователям давления измерительным AdE-MEL, зав.№№ 21660000, 21660001, 21660002, 21660003, 21660004
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. №1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
