| Номер в госреестре | 85224-22 |
| Наименование СИ | Расходомеры сыпучих материалов |
| Обозначение типа СИ | MAXXFLOW HTC |
| Изготовитель | "ENVEA Process GmbH", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 08.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры сыпучих материалов MAXXFLOW HTC (далее - расходомеры) предназначены для измерений массы сыпучих материалов.
Принцип работы расходомеров состоит в следующем: сыпучий материал с ускорением свободного падения проходит сквозь проточную часть расходомера, в которой генерируется однородное измерительное электромагнитное поле. Измерение концентрации (наполнение сыпучим материалом проточной части) происходит посылкой высокочастотных импульсов перпендикулярно потоку материала. Концентрация пропорциональна амплитуде сигнала. Из-за сопротивления воздуха свободному падению материалы с разной массой будут иметь разную скорость. Измерение времени падения осуществляется с помощью двух дополнительных электродов за внутренней керамической трубкой проточной части. Расходомер имеет возможность настройки практически под любую плотность и размер гранул сыпучего материала. Массовый расход материала пропорционален скорости потока сквозь проточную часть.

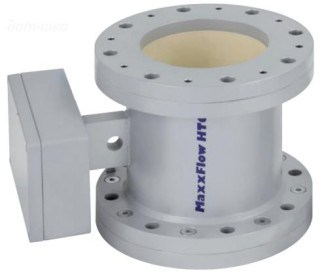

Расходомер состоит из первичного преобразователя MAXXFLOW HTC (измерительной трубы из износостойкой керамики AhO3) и вторичного преобразователя MSE 300-FH (корпуса и дисплея) или MSE 300-DR для установки на DIN-рейку. Вторичный преобразователь подключается к первичному преобразователю кабелем.
Информация о массовом расходе (т/ч) сыпучего материала и суммарного счётчика прошедшей через него массы (т) отображается на дисплее. Также информация о накопленной массе, мгновенный массовый расход и скорость, текущая рассчитанная плотность (концентрация) могут выдаваться по цифровым (Modbus RTU), импульсным и аналоговым токовым ((4 - 20) мА) выходам.
Заводской номер, состоящий из 8 цифр, наносится на маркировочную табличку расходомера методом термотрансферной печати.
Пломбировка расходомера не предусмотрена.
Внутреннее ПО выполняет функции обработки измерительной информации от первичного преобразователя, передачи измеренных значений на дисплей и цифровой выходы, выработки релейных сигналов на дискретных выходах при соответствующих уставках.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SWR AE6 Config |
| Номер версии (идентификационный номер) | 6.хх |
| Цифровой идентификатор | Не отображается |
Таблица 2 - Метрологические характеристики расходомеров
| Наименование характеристики | Значение |
| Максимальная скорость падения сыпучих продуктов*, м/с | 10 |
| Номинальный диаметр | DN 80, DN 100, DN 150, DN 200 |
| Пределы допускаемой относительной погрешности при измерении массы сыпучих продуктов, % | ± 5 |
| Примечание - Диапазон измерений массовых расходов сыпучих продуктов зависит от плотности продукта (соответственно скорости падения), его концентрации в проточной части и номинального диаметра расходомера. | |
Таблица 3 - Технические характеристики расходомеров
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока MSE 300-DR и MSE 300-FH | 24 ± 10 % |
| (опционально), В | |
| Напряжение питания переменного тока MSE 300-FH частотой (50 ± 1) Гц, В | 230±10 % |
| Потребляемая мощность, Вт, не более | 20 |
| Масса, кг, не более: | |
| - MSE 300-DR | 2,5 |
| - MSE 300-FH | 5 |
| - MAXXFLOW HTC: | |
| - DN80 | 23 |
| - DN100 | 25 |
| - DN150 | 35 |
| - DN200 | 45 |
| Габаритные размеры (Д x Ш x В), мм, не более: | |
| - MSE 300-DR | 23 x 90 x 118 |
| - MSE 300-FH | 258 x 237 x 174 |
| - MAXXFLOW HTC: | |
| - DN80 | 216 x 200 x 300 |
| - DN100 | 220 x 242 x 352 |
| - DN150 | 290 x 285 x 412 |
| - DN200 | 310 x 340 x 464 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от минус 20 до плюс 60 |
| - температура сыпучего материала, °С | от минус 20 до плюс 120 |
| - относительная влажность, %, не более | 85 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку расходомера методом термотрансферной печати и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Расходомеры сыпучих материалов | MAXXFLOW HTC | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе 2 Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерения массы»
Техническая документация фирма «ENVEA Process GmbH», Германия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
