| Номер в госреестре | 85225-22 |
| Наименование СИ | Тахометры электронные |
| Обозначение типа СИ | PAXI0020 |
| Изготовитель | Red Lion, США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахометры электронные (далее - тахометры) предназначены для измерений частоты вращения путём преобразования частоты входного сигнала в измеряемую физическую величину и воспроизведении силы постоянного тока.
Принцип действия тахометров основан на подсчёте импульсов, поступающих на вход тахометра либо с первичных преобразователей, либо с коммутационных устройств с последующим отображением результата измерений на цифровом индикаторе.
Конструктивно тахометры выполнены в пластмассовом защитном корпусе, на лицевой панели которого размещён цифровой шести сегментный индикатор на шесть знакомест, светодиодные индикаторы, кнопки управления и программирования. На задней панели тахометров расположены клеммы для подключения к первичным преобразователям, выходным элементами и источнику питания.
Тахометры изготавливаются в единственной модификации: PAXI0020.
К данному типу относятся тахометры с зав.№ ST3838/2021/1, ST3838/2021/2.

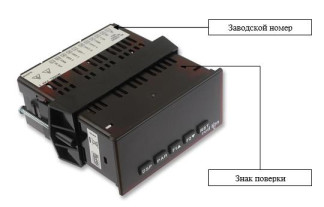

Общий вид тахометров представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из символов латинского алфавита и арабских цифр, наносится типографским методом на наклейку, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.
Конструкцией тахометров не предусмотрено пломбирование и нанесение знака поверки. Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством и на корпус тахометра в соответствии с рисунком 1 .
Для интеграции с системами управления предусмотрены аналоговые и релейные
выходы.
Заводской номер
I
V
Знак поверки
Программное обеспечение (далее - ПО) тахометров является встроенным и записано в память микропроцессора. ПО инсталлируется в микропроцессор на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики тахометров нормированы с учетом влияния ПО. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | UEr 1.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерения частоты вращения, об/мин | от 1 до 250 |
| Пределы допускаемой основной приведённой1^ погрешности измерений частоты вращений, % | ±0,2 |
| 1 | 2 |
| Пределы допускаемой дополнительной приведённой1^ погрешности измерений частоты вращений, % | ±0,4 |
| Диапазон воспроизведений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведённой2^ погрешности воспроизведений силы постоянного тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведённой2^ погрешности воспроизведений силы постоянного тока, % | ±0,4 |
| 1) - за нормирующее значение приведенной погрешности принят верхний предел измерений; 2) - за нормирующее значение приведенной погрешности принят верхний предел воспроизведений. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 85 до 250 от 45 до 55 |
| Потребляемая мощность, ВА, не более | 18 |
| Нормальная область значений: - температура окружающей среды, °С | от +18 до +28 |
| Рабочая область значений: - температура окружающей среды, °С | от 0 до +181) св. +28 до +50 |
| Рабочая условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до +50 85 (без конденсации при температуре +25 °С) |
| Габаритные размеры, мм, не более: - ширина - высота - глубина | 96.5 49.5 104,1 |
| Масса, кг, не более | 0,286 |
| Средняя наработка на отказ, ч, не менее | 25000 |
| Средний срок службы, лет, не менее | 5 |
| 1) - верхнее значение температуры не включено в данный поддиапазон. | |
наносится на корпус тахометров при помощи наклейки или другим способом, не ухудшающим качеств, и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахометр электронный (зав.№№ ST3838/2021/1, ST3838/2021/2) | PAXI0020 | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 2 экз. |
приведены в разделе 4 «ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к тахометрам электронным PAXI0020
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
