| Номер в госреестре | 85228-22 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | АУРС-К |
| Изготовитель | Общество с ограниченной ответственностью "Контадор" (ООО "Контадор"), г. Клин, Московская обл. |
| Год регистрации | 2022 |
| Срок свидетельства | 11.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные АУРС-К (далее - установки) предназначены для воспроизведения объёмного расхода (далее - расхода) и измерения объёма газа при поверке и калибровке ультразвуковых, диафрагменных, ротационных, турбинных, вихревых расходомеров и счётчиков газа, в том числе с встроенной функцией приведения по температуре (термокоррекцией, термокомпенсацией)
Принцип действия установок основан на сравнении объёма (расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объёма (расхода) воздуха с помощью критических сопел.
Установка АУРС-К имеет модульную конструкцию:
- модуль АУРС-К-М для определения метрологических характеристик счетчиков с максимальным расходом до 100 м3/ч (в зависимости от модификации установки);
- модуль АУРС-К-Б для воспроизведения объёмного расхода более 25 м3/ч.
В зависимости от исполнения установка формируется из:
- одного модуля АУРС-К-М - для исполнений от АУРС-К-10 до АУРС-К-100;
- двух модулей (АУРС-К-М и АУРС-К-Б ) - для остальных исполнений.
Установка состоит из блока задания расхода и измерения объёма воздуха.
Блок задания расхода и измерения объёма воздуха состоит из набора критических сопел, первичных преобразователей давления, перепада давления, температуры, влажности, соединительных трубопроводов и монтажных рам.
Блок обработки данных (единый для всех модулей) состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).
В состав приборного блока входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:
* Измеритель влажности и температуры ИВТМ-7 (регистрационный номер 71394-18);
* Датчик давления ИД-А-ЦС-К1 (регистрационный № 26818-15);
Преобразователи измерительные температуры АУРС-Т на основе платинового преобразователя Pt-1000 (диапазон от 100С до 300С, абсолютная погрешность преобразования ± 0,2 0С);
Преобразователи измерительные дифференциального давления АУРС-dP на основе сенсора MPX 5010DP (диапазон от 5 Па до 2000 Па, приведенная к верхнему пределу измерений погрешность преобразования ± 1 %.
Блок задания расхода воздуха состоит из вакуумного насоса (вакуумных насосов), вакуумной (ресиверной) ёмкости и трубопроводов с запорной арматурой.
Блок задания расхода воздуха создаёт разрежение с помощью вакуумного насоса, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объёма и расхода воздуха. На основании измеренного количества импульсов от поверяемого средства измерений или разницы конечных и начальных показаний отсчетного механизма и времени, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объём (объёмный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям.
Опционально установка может быть оснащена датчиком считывания отраженного светового сигнала от зеркальной метки отсчетного механизма (при наличии) для поверки счетчиков без импульсного выхода методом «старт с ходу».
Опционально установка может быть оснащена устройством фото фиксации показаний отсчетного механизма, синхронизированного с измерителем временного интервала между стартом с окончанием измерения накопленного объема поверяемым счетчиком с визуальным съемом показаний отсчетного механизма.
Установки выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел.
Пломбирование установки не предусмотрено.
Заводской номер установки наносится на информационную табличку типографским способом в формате XXX.

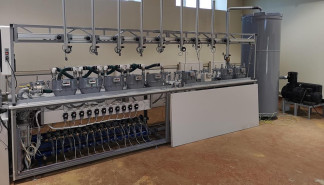

Общий вид установок представлен на рисунках 1-2.
Щ УСТАНОВКА ПОВЕРОЧНАЯ
CONTADOR
УСТАНОВКА ^ ПОВЕРОЧНАЯ \5/
№002 АУРС-К-1000/ 0,016
№001
2021 г.
Производитель: ООО «Контадор» Россия, г. Клин,
2021 г. Московская обл.
АУРС-К-65/0,003
Производитель: ООО «Контадор» Россия, г. Клин,
Московская обл.
Рисунок 4 - Общий вид маркировочных табличек.
ПО установок разделено на две части: метрологически значимую, которая включает алгоритмы обработки измеренной информации, и метрологически не значимую, используемую для визуализации полученных данных.
ПО установок защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля. Метрологические характеристики установок нормированы с учетом программного обеспечения.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | АУРС-К.ПО |
| Номер версии (идентификационный номер) программного обеспечения | Не ниже 1.10.01 |
| Цифровой идентификатор ПО | приведены в паспорте установки |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-32 |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерения), м3/ч | 1600; 1000; 650; 400; 250; 160; 100; 65; 40; 25; 16; 10 |
| Минимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (нижний предел измерения), м3/ч | 0,25; 0,16; 0,1; 0,05; 0,04; 0,025; 0,016; 0,01; 0,006; 0,003 |
| Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % | ±0,3 |
| Диапазон измерений канала абсолютного давления, кПа | от 80 до 130 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности канала абсолютного давления, % | ±0,2 |
| Диапазон измерений канала вакуумметрического давления, кПа | от 10 до 90 |
| Пределы допускаемой относительной погрешности канала вакуумметрического давления, % | ±0,5 |
| Диапазон измерений каналов перепада давления, Па | от 5 до 2000 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности канала перепада давления, % | ±1 |
| Диапазон измерений каналов температуры, °С | от +10 до +30 |
| Пределы допускаемой абсолютной погрешности канала температуры, 0С | + 0,2 |
| Диапазон измерений времени, с | от 1 до 86400 |
| Пределы допускаемой относительной погрешности канала измерений времени, % | + 0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда (поверочная среда) | воздух |
| Максимальное число одновременно поверяемых счётчиков, шт | 7 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220+22; 380+38 |
| - частота переменного тока, Гц | 50+1 |
| Потребляемая мощность в зависимости от максимального значения воспроизводимого и измеряемого объёмного расхода воздуха, кВт, не более: | |
| - от 10 до 40 м3/ч | 5 |
| - от 65 до 100 м3/ч | 10 |
| - от 160 до 400 м3/ч | 25 |
| - 650 м3/ч | 35 |
| - 1000 м3/ч | 45 |
| - 1600 м3/ч | 55 |
| Габаритные размеры в зависимости от максимального значения воспроизводимого и измеряемого объёмного расхода воздуха, длинахширинахвысота, мм, не более: | |
| - от 10 до 40 м3/ч | 3000x1000x2000 |
| - от 65 до 100 м3/ч | 3500x1200x2000 |
| - от 160 до 1600 м3/ч | 4000x1500x2000 |
| Наименование характеристики | Значение |
| Масса в зависимости от максимального значения воспроизводимого и измеряемого объёмного расхода воздуха, кг, не более: | |
| - от 10 до 40 м3/ч | 500 |
| - от 65 до 100 м3/ч | 700 |
| - от 160 до 400 м3/ч | 900 |
| - 650 м3/ч | 1200 |
| - 1000 м3/ч | 1500 |
| - 1600 м3/ч | 2000 |
| Условия эксплуатации: | |
| - атмосферное давление, кПа | от 84 до 106,7 |
| - температура, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| Средний срок службы, лет | 14 |
| Средняя наработка до первого метрологического отказа, ч | 15000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, а на маркировочную табличку установки методом шелкографии или лазерной гравировки.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Установка поверочная АУРС-К | ФГРТ 407369 | 1 шт. |
| Паспорт | ФГРТ 407369.001ПС | 1 экз. |
| Руководство по эксплуатации | ФГРТ 407369.001РЭ | 1 экз. |
приведены в разделе 9 «Порядок работы» документа «Установка поверочная АУРС-К. Руководство по эксплуатации ФГРТ 407369.001РЭ».
Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Росстандарта от 06.12.2019 № 2900 Об утверждении Государственной поверочной схемы для средств для средств измерений абсолютного давления в диапазоне от 1 • 10-1 до 1 • 107 Па.
Приказ Росстандарта от 29.06.2018 г. № 1339 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Приказ Росстандарта от 31.07.2018 №1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ-4073-002-5020085428-2021 Установки поверочные АУРС-К. Технические условия
