Установки поверочные СПУ-7, 85230-22

Назначение

Установки поверочные СПУ-7 (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа (воздуха).

Описание

Принцип действия установок основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объема (объемного расхода) воздуха с помощью эталонных расходомеров газа.

Установка состоит из блока измерения объема и расхода воздуха, блока обработки данных, блока задачи расхода воздуха.

Блок измерения объема и расхода воздуха состоит из нескольких измерительных линий с расходомерами газа, первичных преобразователей давления, перепада давления, температуры, соединительных трубопроводов и монтажных рам.

Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, температуры, влажности, постоянного тока, частоты, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).

Блок задачи расхода воздуха состоит из воздуходувок, запорной арматуры и частотных регуляторов.

Блок задачи расхода воздуха создает разрежение с воздуходувок, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью термогигрометра ИВА-6 или измерителя влажности и температуры ИВТМ-7.

В состав установки входят следующие средства измерений:

-    Термогигрометр ИВА-6 (регистрационный № 46434-11) или измеритель влажности и температуры ИВТМ-7 (регистрационный номер 71394-18);

-    Датчик давления Turbo Flow PS (регистрационный № 51409-12);

-    Преобразователь давления эталонный ЭЛМЕТРО -Паскаль-04 (регистрационный № 77090-19);

-    Термопреобразователи сопротивления ТСП-0196 (регистрационный № 56560-14). Кроме того, в состав установки входят эталонные расходомеры.

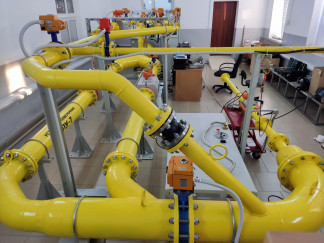

Общий вид установки приведен на рисунке 1.

Пломбирование установки не предусмотрено. Заводской номер наносится информационную табличку методом лазерной гравировки.

на

УСТАНОВКА ПОВЕРОЧНАЯ @    СПУ-7

П ^ТУРБУЛЕНТНОСТЬ

Ъшг ДОН адчс 1»»оекпг«{ сжаикис

Программное обеспечение

Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера). К установке первичные преобразователи подключаются по закрытым коммуникационным каналам USB, RS-485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК).

Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение установки разделено на:

-    Метрологически значимую часть - включает алгоритмы обработки измеренной информации;

-    Метрологически незначимую часть - отвечает за визуализацию полученных данных. Разделение программного обеспечения выполнено внутри кода ПО на уровне языка

программирования. К метрологически значимой части ПО относятся:

-    программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

-    программные модули, осуществляющие сбор и представление измерительной информации, её хранение, передачу, идентификацию, защиту ПО и данных;

-    параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

-    компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Номер версии ПО имеет структуру A.B.C (где A, B, C - десятичные числа)

A - номер версии метрологически значимой части ПО (не менее 1);

B - номер метрологически незначимой части ПО;

C - номер сборки метрологически незначимой части ПО;

ПО установок защищено от несанкционированного доступа, изменение алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на информационную табличку методом лазерной гравировки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе № 1.3 руководства по эксплуатации СПУ7.00.00.000 - 01 РЭ «Установки поверочные СПУ-7.Руководство по эксплуатации»

Нормативные документы

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа.

Приказ Росстандарта от 31.07.2018 №1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

СПУ7.00.00.000 - 01 ТУ «Установка поверочная СПУ-7. Технические условия»
