Государственный реестр средств измерений

Трансформаторы напряжения Обозначение отсутствует, 85231-22

85231-22
Трансформаторы напряжения (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 85231-22
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ Обозначение отсутствует
Изготовитель "RITZ Instrument Transformers GmbH", Германия
Год регистрации 2022
Срок свидетельства 11.04.2027
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией. Предназначены для установки в открытые распределительные устройства (ОРУ) и являются самостоятельными изделиями.

Трансформаторы выполнены в виде опорной конструкции и содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Высоковольтный вывод «А» первичной обмотки расположен на верхней части корпуса трансформатора и выполнен в виде контакта под болт М10 или плоского медного луженого контактного вывода с отверстиями.

Заземляемый вывод «Х» первичной обмотки и выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.

Крепление трансформаторов напряжения на месте установки производится с помощью четырех болтов М12 через отверстия в опорной плите или через отверстия в опорных элементах крепления (швеллерах), расположенных на основании трансформаторов и образующих установочную раму. На основании трансформаторов имеется клемма для заземления с винтом М8.

Трансформаторы выпускаются в виде модификаций GEF, VEF, отличающихся номинальным напряжением первичной обмотки, формой корпуса, габаритными размерами и массой.

Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунках 1 и 2.

На трансформаторах имеется табличка технических данных.

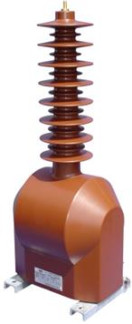

Общий вид трансформаторов представлен на рисунках 3 и 4.

Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

Знак поверки наносится в паспорт.

Место нанесения заводских (серийных) номеров - на табличке технических данных; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.

Рабочее положение трансформаторов в пространстве - вертикальное, выводами первичной обмотки вверх.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

G E F NN - O

Oval - овальный корпус (опционально)

Номер модификации (сочетание цифр от 0 до 9)

Freiluft - установка на открытом воздухе

Einpolig - заземляемый

GieBharz - литая изоляция

Рисунок 1 - Структура условного обозначения трансформаторов напряжения GEF V E_ F NN - NN

_Номер конструктивного исполнения (сочетание цифр от 0 до 9)

Номер модификации (сочетание цифр от 0 до 9)

Freiluft - установка на открытом воздухе

Einpolig - заземляемый

Voltage - напряжение

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

VEF 12

VEF 24

VEF 36 GEF 40,5

Класс напряжения, кВ

3; 6; 10

15; 20; 24

27; 35

Наибольшее рабочее напряжение, кВ

7,2; 12

17,5; 24; 26,5

30; 40,5

Номинальное напряжение первичной обмотки, кВ

от 3/V3 до 11; 10/V3;

11/V3

от 13/V3 до 24/V3

25; 27,5; 30/V3; 35/V3

Число вторичных обмоток

от 1 до 3

Номинальное напряжение основной вторичной обмотки, В

100/V3; 110/V3; 100

Номинальное напряжение дополнительной вторичной обмотки, В

100/3; 110/3; 100; 110

Классы точности основной вторичной обмотки

0,2; 0,5; 1,0; 3,0

Классы точности дополнительной вторичной обмотки

3Р; 6Р

Наименование характеристики

Значение для модификаций

VEF 12 VEF 24 VEF 36 GEF 40,5

Номинальные мощности вторичных обмоток, В-А, при коэффициенте мощности (cos ф) от 0,5 до 1 для нагрузки типа I

от 1,0 до 100

Номинальные мощности вторичных обмоток, В-А, при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8 для нагрузки типа II

от 10 до 400

Предельная мощность, В-А

до 1000

Номинальная частота напряжения сети, Гц

50 или 60

Таблица 2 - Основные технические характеристики

Наименование

характеристики

VEF 12

VEF 24

VEF 36

GEF 40,5

Габаритные размеры, мм (длинахширинахвысота)

от

310x185x380

до

310x185x490

310x185x490

от

320x320x800

до

408x452x1028

от

320x320x800

до

460x370x630

Масса, кг, не более

33,5

36

от 55 до 147

от 55 до 120

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ1

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения (модификация по заказу)

-

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в паспорте на трансформаторы в разделе «Общие сведения».

Нормативные документы

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»

Техническая документация изготовителя
