Трансформаторы напряжения Обозначение отсутствует, 85233-22

85233-22
Трансформаторы напряжения (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 85233-22
Наименование СИ Трансформаторы напряжения
Изготовитель "RITZ Instrument Transformers GmbH", Германия
Год регистрации 2022
Срок свидетельства 11.04.2027
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией. Предназначены для внутренней установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются самостоятельными изделиями.

Трансформаторы выполнены в виде опорной конструкции и содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Высоковольтный вывод «А» первичной обмотки расположен на верхней части корпуса трансформатора и выполнен в виде контакта под болт М10. На вывод может быть установлен предохранитель.

Выводы вторичных обмоток расположены в контактной коробке, расположенной в нижней части корпуса трансформаторов. Коробка снабжена защитной крышкой с возможностью пломбирования от несанкционированного доступа. На основании трансформаторов имеются отверстия для его крепления и клемма заземления с болтом М8.

Трансформаторы выпускаются в виде модификаций GE, GSE, GSES, VEN, отличающихся номинальным напряжением первичной обмотки, наличием предохранителя, формой корпуса, габаритными размерами и массой.

Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунках 1 и 2.

На трансформаторах имеется табличка технических данных.

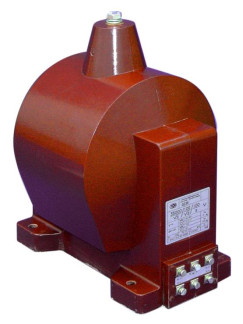

Общий вид трансформаторов представлен на рисунках 3 - 11.

Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

Знак поверки наносится в паспорт.

Место нанесения заводских (серийных) номеров - на табличке технических данных; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

G S_/E E S NNN

Номер модификации (сочетание цифр от 0 до 9 и/или букв

_латинского алфавита)_

Schmale Bauform - особая узкая конструкция по DIN 42600

_Eipolig - заземляемый_

_Spannung - напряжние / Eipolig - заземляемый_

GieBharz - литая изоляция Рисунок 1 - Структура условного обозначения трансформаторов напряжения GSE, GSES, GE

V E N NN-NN

|_Номер конструктивного исполнения (сочетание цифр от 0 до 9)

Напряжение [кВ]

_Normal GroB - стандартный размер конструкции по DIN 42600

Einpolig - заземляемый _VollverguB - полная заливка_

Рисунок 2 - Структура условного обозначения трансформаторов напряжения VEN

Рисунок 6 - Общий вид трансформаторов напряжения модификаций GSE 10, GSE 20, GSE 30, GSE 45

Предохранитель

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

GE12

GSES12D

GSE10

VEN12

VEN17,5

GE24

GSES24

GSES24D

GSE20

VEN24

GE36

GSE30

GSE45

VEN36

VEN40,5

VEN52

Номинальное напряжение первичной обмотки, кВ

от 3/V3 до 15/V3

от 13,8/V3 до 25/V3

25; от 30/V3 до 50/V3

Наибольшее рабочее напряжение, кВ

от 6 до 17,5

от 17,5 до 26,5

36; 40,5; 52

Число вторичных обмоток

от 1 до 3

Номинальное напряжение основной вторичной обмотки, В

100/V3; 110/V3; 230/V3; 100; 110; 230

Номинальное напряжение дополнительной вторичной обмотки, В

100/3; 110/3; 100/V3

Классы точности основной вторичной обмотки

0,2; 0,5; 1,0; 3,0

Классы точности дополнительной вторичной обмотки

3Р; 6Р

Номинальные мощности вторичных обмоток, В-А, при коэффициенте мощности (cos ф) от 0,5 до 1 для нагрузки типа I

от 1,0 до 100

от 1,0 до 180

от 1,0 до 300

от 1,0 до 60

от 1,0 до 100

от 1,0 до 180

от 1,0 до 300

от 1,0 до 60

от 1,0 до 100

от 1,0 до 300

от 1,0 до 60

Продолжение таблицы 1

Наименование характеристики

Значение для модификаций

GE12

GSES12D

GSE10

VEN12

VEN17,5

GE24

GSES24

GSES24D

GSE20

VEN24

GE36

GSE30

GSE45

VEN36

VEN40,5

VEN52

Номинальные мощности вторичных обмоток, В-А, при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8 для нагрузки типа II

от 2,5 до 180

от 2,5 до 200

от 2,5 до 180

от 2,5 до 200

от 2,5 до 180

от 2,5 до 200

Предельная мощность, В-А

до 600

до 1000

Номинальная частота напряжения сети, Гц

50 или 60

Наименование

характеристики

Значение для модификаций

Габаритные размеры, мм (длинахширинахвысота)

GE12

от 311x145x214 до 350x148x329

GE 24

от 285x145x250 до 355x200x396

GE 36

от 311x145x316 до 311x205x348

GSE 10

от 336x182x240 до 411x255x415

GSE 20

от 372x182x300 до 411x270x473

GSE 30

от 391x230x330 до 411x270x358

GSES 12D, GSES 24D, GSES 24

от 347x148x220 до 594x190x340

VEN 12, VEN 17,5

от 324x168x220 до 601x200x340

VEN 24

от 324x178x265 до 601x230x340

VEN 36, VEN 40,5, VEN 52

от 300x200x308 до 632x280x524

Масса, кг, не более

GE12

от 15 до 27

GE 24

от 20 до 35

GE 36

25

GSE 10

от 25 до 60

GSE 20

от 35 до 60

GSE 30

от 40 до 60

GSES 12D, GSES 24D, GSES 24

от 20 до 35

VEN 12, VEN 17,5

от 17 до 35

VEN 24

от 27 до 35

VEN 36, VEN 40,5, VEN 52

от 30 до 85

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3; Т3

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения (модификация по заказу)

-

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в паспорте на трансформаторы в разделе «Общие сведения».

Нормативные документы

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»

Техническая документация изготовителя
