| Номер в госреестре | 85234-22 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия; Заводы-изготовители: "RITZ Instrument Transformers GmbH", Германия; "RITZ Messwandler GmbH", Австрия |
| Год регистрации | 2022 |
| Срок свидетельства | 11.04.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока встроенных основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для внутренней установки в силовые трансформаторы или генераторы и являются самостоятельными изделиями.
По принципу конструкции трансформаторы являются встроенными и представляют собой тороидальный магнитопровод, на который равномерно намотаны вторичные обмотки, помещенные в литой корпус. Первичной обмотки трансформаторы не имеют. Изоляция обеспечивается с помощью воздушного зазора и эпоксидного компаунда, из которого выполнен корпус трансформаторов.
Выводы вторичных обмоток представляют собой клеммники, расположенные в контактной коробке, расположенной на корпусе трансформаторов, либо выполнены в виде отрезков гибкого провода.
Трансформаторы выпускаются в виде модификаций IGE и LGSO, отличающихся номинальным напряжением, номинальным первичным током, классами точности, формой корпуса, габаритными размерами и массой. Корпус трансформаторов может быть помещен в алюминиевый экран (кожух).
Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунках 1 и 2.
На трансформаторах имеется табличка технических данных.

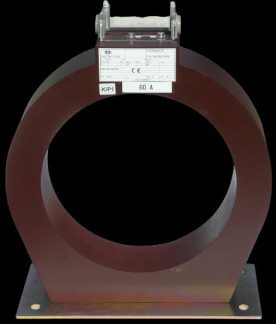

Общий вид трансформаторов представлен на рисунках 3 - 4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Знак поверки наносится в паспорт.
Место нанесения заводских (серийных) номеров - на табличке технических данных; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
G E NNN
| Номер модификации (сочетание цифр от 0 до 9 и/или букв латинского алфавита) | ||||
| Einleiterwandler - одновитковый трансформатор | ||||
| GieBharz - литая изоляция | ||||
| I - сила тока | ||||
| Рисунок 1 - Структура условного обозначения трансформаторов тока IGE | ||||
| L G S O | NN | |||
| | Номер модификации (сочетание цифр от 0 до 9) | ||||
| Ohne - без шинопровода | ||||
| Strom - сила тока | ||||
| GieBharz - литая изоляция | ||||
| Luft - воздух | ||||
Рисунок 2 - Структура условного обозначения трансформаторов тока LGSO
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |
| IGE | LGSO | |
| Номинальное напряжение, кВ | от 0,6 до 1 | от 0,6 до 30 |
| Наибольшее рабочее напряжение, кВ | от 0,72 до 1,2 | от 0,72 до 40,5 |
| Номинальный первичный ток, А | от 30 до 5000 | от 30 до 36000 |
| Номинальный вторичный ток, А | 1 и/или 5 | |
| Число вторичных обмоток | от 1 до 6 | |
| Номинальная вторичная нагрузка, В-А - с коэффициентом мощности COS ф2 = 1 - с коэффициентом мощности cos ф2 = 0,8 | от 0,5 до 5 от 3 до 60 | от 0,5 до 5 от 3 до 100 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 и ГОСТ Р МЭК 61869-2-2015 | 0,2; 0,2S; 0,5; 0,5S; 1; 3 | |
| Класс точности вторичных обмоток для защиты - по ГОСТ 7746-2015 - по ГОСТ Р МЭК 61869-2-2015 | 5Р;10Р | 5Р;10Р 5PR; 10PR |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений и учета, Кбном | от 5 до 10 | от 5 до 40 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 3 до 20 | от 3 до 60 |
| Номинальная частота напряжения сети, Гц | 50 или 60 | |
| Наименование характеристики | Значение для модификаций | |
| IGE | LGSO | |
| Габаритные размеры, мм: - внешний диаметр - внутренний диаметр - высота | от 150 до 370 от 70 до 270 от 80 до 100 | от 300 до 1100 от 200 до 900 от 100 до 600 |
| Масса, кг, не более | от 5 до 40 | от 40 до 200 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | У3; Т3 | |
| Средний срок службы, лет | 30 | |
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный (модификация по заказу) | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в паспорте на трансформаторы в разделе «Общие сведения».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
Техническая документация изготовителя
