| Номер в госреестре | 85239-22 |
| Наименование СИ | Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи |
| Обозначение типа СИ | "РЭСМ-ВC" |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт оптико-физических измерений", г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рабочий эталон единицы средней мощности оптического излучения в волоконно -оптических системах передачи «РЭСМ-ВС» (далее по тексту - РЭСМ-ВС) предназначен для воспроизведения, хранения и передачи единицы средней мощности оптического излучения, калибровки и поверки рабочих средств измерений средней мощности оптического излучения в волоконно-оптических системах передачи (далее - ВОСП) на фиксированных длинах волн излучения - длинах волн градуировки. Спектральная установка, входящая в состав РЭСМ-ВС, позволяет проводить поверку ваттметров и источников оптического излучения для ВОСП в рабочем спектральном диапазоне.
Принцип действия РЭСМ-ВС основан на генерировании стабилизированного оптического излучения с помощью лазерных диодов на фиксированных длинах волн и измерении оптической мощности высокоточным фотоэлектрическим ваттметром. Передача единицы средней мощности от РЭСМ-ВС средствам измерений средней мощности в ВОСП проводится путём сличения показаний фотоэлектрического измерителя оптической мощности из состава РЭСМ-ВС и исследуемого средства измерений средней мощности на фиксированных длинах волн излучения источников РЭСМ-ВС - длинах волн градуировки.
РЭСМ-ВС состоит из двух установок: рабочего эталона единицы средней мощности и ослабления оптического излучения на фиксированных длинах волн РЭСМ-В и спектральной установки для измерений спектральных характеристик приёмников и источников оптического излучения в ВОСП.
В состав рабочего эталона РЭСМ-В входит комплект фотоэлектрических измерителей оптической мощности ИОМ-К и ИОМ-И, комплект стабилизированных источников излучения, волоконно-оптический аттенюатор FOD 5420 и комплект измерительных преобразователей ПР-2, ПР-3И, ПР-3К. ИОМ-К и ИОМ-И - это двухканальные фотоэлектрические измерители мощности, предназначенные для измерений оптической мощности источников с волоконнооптическим выходом. В каждом из двух каналов установлены однотипные фотодиоды: один измеряет оптическую мощность в диапазоне от 10-10 до 10-2 Вт, а второй, с установленным перед ним оптическим ослабителем, в диапазоне от 10-7 до 1 Вт. Принцип их действия основан на преобразовании Si-фотодиодами (в ИОМ-К) или In-Ga-As-фотодиодами (в ИОМ-И) оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Комплект стабилизированных источников излучения основан на стабилизированных по температуре и оптической мощности полупроводниковых лазерных диодах и предназначен для формирования постоянных уровней оптической мощности с длинами волн 850, 1310, 1490, 1550, 1625 и 1650 нм.
Волоконно-оптический аттенюатор служит для ослабления уровня мощности оптического излучения при сличении с рабочим средством измерений.
В преобразователях фотоэлектрических измерительных ПР-2, ПР-3К и ПР-3И используются импульсные Si- и In-Ga-As-фотодиоды соответственно, что позволяет контролировать форму оптического сигнала при поверке источников импульсного и непрерывного оптического излучения. Преобразователи ПР-3К и ПР-3И одноканальные, выполнены в одинаковых металлических корпусах. Они имеют время нарастания переходной характеристики не более 1 нс. Преобразователи ПР-2 двухканальный с Si- и In-Ga-As-фотодиодами, имеет время нарастания переходной характеристики не более 10 нс, выполнен в пластмассовом корпусе.
В состав спектральной установки входит монохроматор МДР-206 с осветителем с галогенной лампой и дифракционной решеткой 750 штр/мм, осветитель с галогенной лампой и насадка с волоконным входом. В качестве опорного приёмника с известной спектральной характеристикой используется Измеритель оптической мощности.
Управление работой РЭСМ-ВС осуществляется с помощью персонального компьютера.
Внешний вид РЭСМ-ВС представлен на рисунках 1 - 3.
Общий вид РЭСМ-^ с обозначением места нанесения знака поверки представлен на рисунке 2.
Заводской номер расположен на задней панели РЭСМ-В^ номер выполнен методом металлографики, обеспечивающим возможность прочтения и сохранность в процессе эксплуатации.
Для защиты от несанкционированного доступа к элементам схемы корпуса измерителя мощности и источников излучения пломбируются. Пломбируется правый задний винт крепления верхней крышки. Винты расположены вблизи углов корпуса и закрыты пластмассовыми крышками. Схема пломбировки приведена на рисунке 3. У измерителей оптической мощности ИОМ-К, ИОМ-И и блока питания пломбируется правый винт крепления задней крышки. Монохроматор и осветитель спектральной установки выполнены в настольных металлических корпусах. Для защиты от несанкционированного доступа к элементам схемы монохроматора его корпус пломбируется. Пломба устанавливается в чашку на правый задний винт крепления нижней панели корпуса.
1 - измеритель оптической мощности ИОМ-И;
2 - измеритель оптической мощности ИОМ-К;
3 - блок питания измерителей оптической мощности ИОМ-К и ИОМ-И;

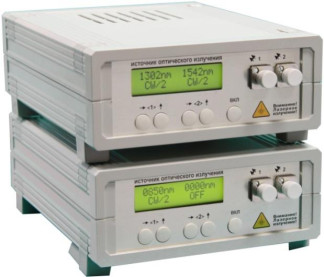

4 - блоки источников оптического излучения 850, 1310, 1490, 1550, 1625 и 1650 нм
Рисунок 1 - Внешний вид блоков измерителей и источников РЭСМ-В
Место нанесения маркировки
1 - место нанесения маркировки; 2 - место установки пломбы.
Рисунок 4 - Общий вид, места пломбирования и маркировки монохроматора спектральной
установки
Программное обеспечение (ПО) предназначено для управления работой РЭСМ-ВС. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллере измерителя мощности рабочего эталона РЭСМ-В. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. ПО состоит из управляющих программ «RESM_O.exe» для рабочего эталона РЭСМ-В и «MONO_2007.exe» для спектральной установки. ПО работает под управлением операционной системы Windows 8 или Windows 10.
После запуска программы «RESM_O.exe» происходит инициализация и тестирование подключенного к ПК измерителя мощности рабочего эталона РЭСМ-В. При успешной инициализации на экране появится сообщение с указанием номера измерителя мощности рабочего эталона РЭСМ-В. Далее на экране ПК появляется основное окно программы. Оно состоит из двух частей - приборной панели и области протоколов. На приборной панели находятся кнопки управления режимом работы измерителя мощности и дисплей с отображением текущих показаний измерителя мощности. В область протоколов выводятся результаты измерений в виде таблицы.
Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Программа рабочего эталона РЭСМ-В | |
| Идентификационное наименование ПО | RESM_O |
| Номер версии (идентификационный номер) ПО | 1.2.52 |
| Программа спектральной установки | |
| Идентификационное наименование ПО | MONO 2007 |
| Номер версии (идентификационный номер) ПО | 1.1.3 |
Уровень защиты ПО РЭСМ-ВС от непреднамеренных и преднамеренных изменений соответствует уровню: «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измеряемой средней мощности оптического излучения, Вт, при использовании: - Измерителя оптической мощности - Измерителей оптической мощности ИОМ-К и ИОМ-И | от 10-10 до 10-2 от 10-10 до 1 |
| Диапазон длин волн исследуемого излучения, нм, при использовании: - Измерителя оптической мощности - Измерителя оптической мощности ИОМ-К - Измерителя оптической мощности ИОМ-И | от 500 до 1700 от 500 до 1000 от 1000 до 1700 |
| Длины волн градуировки измерителей оптической мощности (длины волн излучения источников), нм | 850±10; 1310±10; 1490±10; 1550±10; 1625±10; 1650±10 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки, %, при использовании: - Измерителя оптической мощности - в диапазоне от 10"10 до 2• 10-3 Вт включ. | ±2,5 |
| - в диапазоне св. 2-10"3 до 10"2 Вт | ±3,5 |
| - Измерителей оптической мощности ИОМ-К и ИОМ-И - - в диапазоне от 10"10 до 10"2 Вт (канал «< 10 мВт») | ±2,0 |
| - - в диапазоне-от 10"7 до 1 Вт (канал «< 1 Вт») | ±2,0 |
| Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне, % | ±5 |
| Пределы допускаемой относительной погрешности измерений относительных уровней мощности, %: - Измерителя оптической мощности в диапазоне от 10"10 до 2-10"3 Вт | ±1,2 |
| - Измерителей оптической мощности ИОМ-К и ИОМ-И - - в диапазоне от 10"10 до 10"2 Вт (канал «< 10 мВт») | ±1,0 |
| - - в диапазоне-от 10"7 до 1 Вт (канал «< 1 Вт») | ±1,0 |
| Мощность излучения источников, мВт, не менее, при использовании: - блока источника оптического излучения | 2,5 |
| - источника оптического излучения повышенной оптической мощности 1550-100 | 80 |
| Нестабильность мощности излучения источников за 15 мин, %, не более | 0,3 |
| Время нарастания переходной характеристики, нс, не более, при использовании преобразователей: - ПР-2 | 10 |
| - ПР-3К и ПР-3И | 1 |
| Предел линейности преобразователей, мВт, не менее, при использовании: - ПР-2 | 1 |
| - ПР-3К и ПР-3И | 5 |
| Рабочий диапазон длин волн СУ, нм | от 500 до 1700 |
| Пределы допускаемой относительной погрешности измерений относительной спектральной характеристики в диапазоне длин волн от 500 до 1700 нм, % | ±5 |
| Пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн, нм | ±1 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (ДхШ*В), мм, не более: - измеритель оптической мощности - измеритель оптической мощности ИОМ-К - измеритель оптической мощности ИОМ-И - блок питания измерителя оптической мощности - источник оптического излучения - аттенюатор оптический FOD 5420 - монохроматор МДР-206 | 210x160x75 150x110x35 150x110x35 180x110x35 210x160x75 160x75x40 310x240x170 |
| Масса комплекта РЭСМ-ВС, кг, не более | 15 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+22 50+0,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 30 оС, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 95 до 105 |
на титульные листы эксплуатационных документов типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель оптической мощности | ИОМ-К | 1 |
| Измеритель оптической мощности | ИОМ-И | 1 |
| Блок питания измерителя оптической мощности | - | 1 |
| Кабель соединительный измерителя оптической мощности | - | 1 |
| Блоки источника оптического излучения | - | |
| Источник оптического излучения повышенной мощности 1550-100 | - | 1 |
| Источник электропитания | - | 1 |
| Аттенюатор оптический | FOD 5420 | 1 |
| Преобразователь фотоэлектрический измерительный | ПР-2 | 1 |
| Преобразователь фотоэлектрический измерительный | ПР-3К | 1 |
| Преобразователь фотоэлектрический измерительный | ПР-3И | 1 |
| Кабель соединительный коаксиальный | - | 1 |
| Коаксиальный тройник | - | 1 |
| Нагрузка 50 Ом | - | 1 |
| Нагрузка 1000 Ом | - | 1 |
| Комплект волоконно-оптических кабелей | FC-PC | 1 |
| Продолжение таблицы 4 | ||
| Наименование | Обозначение | Количество |
| Комплект монохроматора с осветителем с галогенной лампой и дифракционной решеткой 750 штр/мм | МДР-206 | 1 |
| Насадка на щель | - | 1 |
| Волоконно-оптический кабель монохроматора | - | 1 |
| Устройство ввода излучения в монохроматор | - | 1 |
| Насадка с волоконно-оптическим адаптером | - | 1 |
| Измеритель оптической мощности | - | 1 |
| Комплект волоконно-оптических делителей | - | 1 |
| Диск с программным обеспечением: - RESM_O - MONO 2007 | 1 | |
| Персональный компьютер | - | 1 |
| Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС. Руководство по эксплуатации | КВФШ.2011 19.048 РЭ | 1 |
| Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС. Паспорт | КВФШ.2011 19.048 ПС | 1 |
| Монохроматор МДР-206. Руководство по эксплуатации | - | 1 |
Сведения о методах измерений приведены в разделе 2 документа «Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к Рабочему эталону единицы средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Р 50.2.084 - 2013. Государственная система обеспечения единства измерений. Рабочие эталоны единицы средней мощности оптического излучения в волоконно-оптических системах передачи. Методика поверки.
