| Номер в госреестре | 85241-22 |
| Наименование СИ | Ваттметр поглощаемой мощности |
| Обозначение типа СИ | ML2438A |
| Изготовитель | "Anritsu Company", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметр поглощаемой мощности ML2438A (далее - ваттметр) предназначен для измерения мощности электромагнитных колебаний в коаксиальных радиотехнических трактах.
Принцип действия ваттметра основан на преобразовании средней мощности входного сигнала в постоянное электрическое напряжение, пропорциональное уровню мощности, аналого-цифровом преобразовании напряжения в цифровой код и вывод результатов на дисплей индикаторного блока.
Конструктивно ваттметр состоит из преобразователей поглощаемой мощности (далее - преобразователи) и индикаторного блока ML2438A. Преобразователи состоят из следующих модификаций: MA2442D: заводские номера 1725094, 1725139; MA2444D: заводские номера 1726184, 1726188; SC7400: заводские номера 1725142, 1725143. Модификации преобразователей отличаются частотным и динамическим диапазонами. Индикаторный блок ML2438A имеет заводской номер 1822001.
Преобразователи обладают высоким динамическим диапазоном, имеют встроенный аттенюатор 3 дБ, который позволяет минимизировать значения КСВ. Индикаторный блок имеет два входных канала, к которым подключаются преобразователи, и позволяет проводить измерения по обоим каналам одновременно. Встроенное программное обеспечение позволяет автоматически идентифицировать подключенный к нему преобразователь, задает режимы работы, параметры измерений и отображает результаты измерений в выбранных единицах, а также считывать поправочные коэффициенты из запоминающего устройства преобразователя и производить коррекцию амплитудночастотной характеристики и линейности.
Индикаторный блок имеет стандартные интерфейсы связи с ПК и служебные аналоговые и цифровые входы/выходы, что позволяет интегрировать ваттметр в измерительные системы.

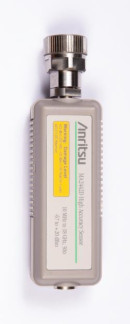

Общий вид преобразователей и индикаторного блока приведен на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3. Пломба наносится на стык панелей корпуса индикаторного блока. Преобразователи пломбированию не подлежат.
Заводские (серийные) номера наносятся на наклейку, расположенную на боковой стороне преобразователей и задней панели индикаторного блока.
MA2442D MA2444D SC7400
Программное обеспечение (ПО) установлено на внутренний контроллер индикаторного блока и служит для управления режимами работы и отображения измеренных значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО) | не ниже 3.12 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для преобразователей | |||||||||
| SC7400 | MA2442D | MA2444D | ||||||||
| Диапазон рабочих частот, ГГц | от 0,01 до 18 | от 1 • 10-4 до 18 | от 0,01 до 40 | |||||||
| Диапазон измерений мощности | от -55 до +20 дБм (от 3,2 нВт до 100 мВт) | от -67 до +20 дБм (от 199,5 пВт до 100 мВт) | от -67 до +20 дБм (от 199,5 пВт до 100 мВт) | |||||||
| Значения КСВН входа, не более в диапазонах частот: - от 10 до 100 МГц включ. - св. 100 МГц до 18 ГГц включ. - св. 18 ГГц до 25 ГГц включ. - св. 25 ГГц до 30 ГГц включ. - св. 30 ГГц до 40 ГГц включ. | 1,2 1,2 | 1,2 1,2 | 1,4 1,2 1.3 1.4 1,6 | |||||||
| Пределы допускаемой основной относительной погрешности измерений мощности, % в диапазонах частот: от 10 МГц до 18 ГГц св. 18 до 34 ГГц св. 34 до 38 ГГц св. 38 до 40 ГГц | в диапаз | юнах изме | ений мощности | |||||||
| от -55 до -50 дБм не включ. | от -50 до -40 дБм не включ. | от -40 до -10 дБм не включ. | от -10 до +20 дБм включ. | от -67 до -50 дБм не включ. | от -50 до -40 дБм не включ. | от -40 до -10 дБм включ. | от -67 до -50 дБм не включ. | от -50 до -40 дБм не включ. | от -40 до -10 дБм включ. | |
| ±17 | ±15 | ±7 | ±4 | ±8 | ±6 | ±4 | ±8 | ±6 | ±4 | |
| - | - | - | - | - | - | - | ±9 | ±7 | ±5 | |
| - | - | - | - | - | - | - | ±11 | ±9 | ±7 | |
| - | - | - | - | - | - | - | ±15 | ±11 | ±9 | |
| Примечание: дБм - уровень мощности в дБ относительно 1 мВт | ||||||||||
| Наименование характеристики | Значение для преобразователей | ||
| SC7400 | MA2442D | MA2444D | |
| Пределы допускаемой дополнительной относительной погрешности измерений мощности в рабочем диапазоне температур окружающего воздуха, % | ±1 | ||
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 84 до 106,7 | ||
| Время прогрева, мин | 30 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Типы соединителей для модификаций | |
| - MA2442D, SC7400 | N, 50 Ом |
| - MA2444D | 2,92 мм (тип К), 50 Ом |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +5 до +50 |
| - относительная влажность воздуха (при температуре до +30 °С), %, не более | 85 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Напряжение питающей сети (для индикаторного блока), В | от 90 до 264 |
| Номинальные значения частоты питающей сети, Г ц | |
| - при напряжении питания от 100 до 264 В | 50; 60 |
| - при напряжении питания от 90 до 132 В | 400 |
| Потребляемая мощность, ВА, не более | 40 |
| Масса, кг, не более | |
| - ML2438A | 3 |
| - MA2444D | 0,120 |
| - MA2442D, SC7400 | 0,152 |
| Габаритные размеры (ширинах высотах глубина), мм - ML2438A | 213х88х390 |
| - MA2444D | 36х26х110 |
| - MA2442D, SC7400 | 36х26х125 |
наносится на переднюю панель индикаторного блока и на боковую сторону преобразователей методом наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность ваттметра поглощаемой мощности ML2Z | 138A | |
| Наименование | Обозначение | Количество, шт. |
| Блок индикаторный | ML2438A | 1 |
| Преобразователи поглощаемой мощности | MA2442D | 2 |
| Преобразователи поглощаемой мощности | MA2444D | 2 |
| Преобразователи поглощаемой мощности | SC7400 | 2 |
| Сетевой шнур питания | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в эксплуатационном документе - разделе «Описание» руководства по эксплуатации.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 30 декабря 2019 г. № 3461. Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Техническая документация изготовителя
