| Номер в госреестре | 85242-22 |
| Наименование СИ | Преобразователи перемещения токовихревые |
| Обозначение типа СИ | 3300 |
| Изготовитель | Bently Nevada, Inc., США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещения токовихревые 3300 (далее - преобразователи) предназначены для измерений виброперемещения и осевого смещения.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (трансмиттера) и соединительного кабеля. Датчик питается высокочастотным напряжением от трансмиттера. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Датчики изготовлены в модификации 3300 XL NSv. Трансмиттеры изготовлены в модификациях 990 и 991, отличающимися диапазонами измерений и имеют следующие комбинации, представленные в таблице 1.
Таблица 1 - Комбинация преобразователей, относящаяся к данному типу
| Серийный номер датчика 3300 XL NSv | Серийный номер трансмиттера | |
| модификация 990 | модификация 991 | |
| 19G00DCE | 19H013TP | - |
| 19G00DCC | 19H013TR | - |
| 19G00DCD | 19G00KGJ | - |
| 1400156С | 19G00KGH | - |
| 19F0215R | 20G00C2T | - |
| 20G008UH | - | 19G0099Z |
| 14G0156D | - | 19G0099X |
| 14G0154A | - | 19G0099W |
Серийный номер датчика в виде буквенно-цифрового обозначения, состоящий из символов латинского алфавита и арабских цифр, наносится этикетку корпуса датчика методом струйной печати, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

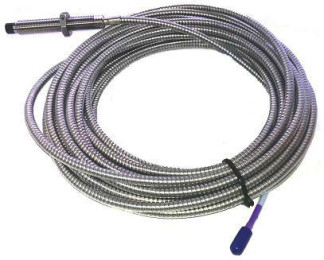

Общий вид датчиков представлен на рисунке 1.
Серийный номер датчика в виде буквенно-цифрового обозначения, состоящий из символов латинского алфавита и арабских цифр, наносится этикетку корпуса датчика методом струйной печати, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.
Серийный номер трансмиттера в виде буквенно-цифрового обозначения, состоящий из символов латинского алфавита и арабских цифр, наносится этикетку корпуса транмиттера методом струйной печати, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.
Общий вид трансмиттеров представлен на рисунке 2.
Знак поверки наносится на свидетельство о поверке, в соответствии с действующим Порядком проведения поверки.
отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | ||
| 990 | 991 | |
| 1 | 2 | 3 |
| Диапазон измерений виброперемещения, мкм | от 1 до 125* | - |
| Номинальный коэффициент преобразования измерений виброперемещения, мВ/мкм | 7,87 | |
| Пределы основного относительного отклонения действительного значения коэффициента преобразования от номинального значения измерений виброперемещения, % | ±10 | |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения измерений виброперемещения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/10°С | ±0,2 | |
| Диапазон рабочих частот, Гц | от 5 до 6000 | - |
| Неравномерность частотной характеристики в диапазоне рабочих частот, % | ±2,5 | - |
| Нелинейность амплитудной характеристики, % | ±1,5 | - |
| Диапазон измерений осевого смещения, мм | - | от 0,25 до 1,65 |
| Номинальный коэффициент преобразования измерений осевого смещения, мВ/мкм | - | 7,87 |
| Пределы основного относительного отклонения действительного значения коэффициента преобразования от номинального значения измерений осевого смещения, % | ±10 | |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения измерений осевого смещения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/10°С | ±0,2 | |
| * - конкретный диапазон указан на в паспорте на конкретный преобразователь | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Напряжение питания постоянного тока, В | от 12 до 35 |
| Нормальные условия эксплуатации (для датчика и трансмиттера): - температура окружающего воздуха, °С; - относительная влажность, %; - атмосферное давление, кПа | от +15 до +25 от 30 до 80 без конденсации от 84 до 106 |
| 1 | 2 |
| Рабочие условия эксплуатации (для датчика): | |
| - температура окружающего воздуха, °С; | от -50 до +150 |
| - относительная влажность, %; | от 30 до 100 |
| - атмосферное давление, кПа | от 84 до 106 |
| Рабочие условия эксплуатации (для трансмиттера): | |
| - температура окружающей среды, °С; | от -35 до +85 |
| - относительная влажность, %; | от 30 до 100 |
| - атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры датчика, мм, не более: | |
| - диаметр наконечника | 10 |
| - длина | 250 |
| Длина кабеля, м, не более | 8,5 |
| Габаритные размеры трансмиттера, мм, не более: | |
| - ширина | 74 |
| - длина | 100 |
| - высота | 53 |
| Масса, г, не более: | |
| - датчика с кабелем | 720 |
| - трансмиттера | 430 |
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователи перемещения токовихревые 3300 в составе: - с трансмиттеры 990 | 5 шт. |
| - трансмиттеры 991 | 3 шт. |
| - датчики 3300 XL NSv | 8 шт. |
| Соединительный кабель | 8 шт. |
| Паспорт | 8 экз. |
наносится на паспорт преобразователя типографским способом.
приведены в разделе 15 «Принцип измерения» паспорта.
Нормативные документы, устанавливающие требования к преобразователям перемещения токовихревым 3300
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
