Хроматографы газовые Trace, 85245-22

Назначение

Хроматографы газовые Trace предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов, органических и неорганических веществ.

Описание

Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.

Хроматографы представляют собой стационарные настольные лабораторные приборы, выполненные в моноблочном исполнении и включающие в себя термостат с детекторами и колонками, блока ввода проб, блока контроля газовых потоков и внешнего компьютера. Хроматографы газовые Trace выпускаются в виде двух моделей: Trace 1300 и Trace 1310, которые отличаются тем, что на передней панели хроматографов модели Trace 1310 имеется сенсорный дисплей, с помощью которого возможно дополнительно управлять хроматографом и осуществлять его диагностику.

В хроматографах могут быть использованы как насадочные, так и капиллярные колонки.

В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены детекторами из следующего перечня:

-    ДТП (детектор по теплопроводности);

-    ПИД (пламенно-ионизационный детектор);

-    ПФД (пламенно-фотометрический детектор);

-    ТИД (термоионный детектор);

-    МСД (масс-спектрометрический детектор).

МСД является внешним, находится в отдельном корпусе и относится к комплектующим изделиям, входящим в состав хроматографа. Детектор изготавливается структурным подразделением Thermo Fisher Scientific Inc., США - Life Technology Holdings Pte Ltd., размещенным в Сингапуре.

Пломбирование хроматографа не предусмотрено. Знак поверки наносится на свидетельство о поверке (в случае его оформления).

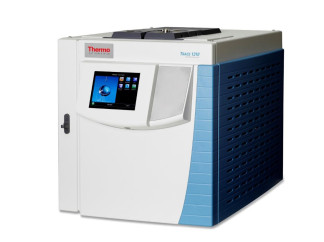

Общий вид хроматографов и место нанесения знака утверждения типа приведены на рисунках 1 и 2. Общий вид хроматографа с масс-спектрометрическим детектором приведен на рисунке 3. Заводской номер хроматографа, по которому проводится его идентификация, наносится на информационную табличку (шильд), находящуюся на его задней стенке (рисунок 5). Вид информационной таблички (шильда) масс-спектрометрического детектора приведен на рисунке 6.

Программное обеспечение

Хроматографы оснащаются встроенным программным обеспечением и автономным программным обеспечением Chromeleon и/или Trace Finder. Идентификационные данные ПО приведены в таблице 1.

Все ПО является полностью метрологически значимым. Встроенное ПО предназначено для сбора данных и передачи их в автономное ПО, задания основных параметров хроматографа и для реализации его аппаратных функций.

Автономное ПО выполняет следующие функции:

-    управление хроматографом и внешними детекторами;

-    настройка режимов работы;

-    получение хроматограмм;

-    удаленный контроль, сбор, обработка, хранение и защита результатов измерений;

-    построение градуировочных графиков; создание отчетов

-    проведение диагностических проверок прибора и отдельных его блоков;

-    идентификация, регламентация и контроль учетных записей и прав доступа.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации в виде компьютерной графики и на лицевую панель хроматографа в виде наклейки.

Комплектность

Таблица 5 - Комплектность хроматографов

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Хроматографы газовые Trace» раздел «Пользовательский интерфейс»; при использовании в сфере государственного регулирования обеспечения единства измерений хроматографы применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация Thermo Fisher Scientific Inc., США
