| Номер в госреестре | 85249-22 |
| Наименование СИ | Установка трубопоршневая поверочная двунаправленная |
| Обозначение типа СИ | СФРЮ-4000-36 |
| Изготовитель | Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка трубопоршневая поверочная двунаправленная
СФРЮ-4000-36 предназначена для измерений, хранения и передачи единицы объема жидкости в потоке.
Принцип действия установки трубопоршневой поверочной двунаправленной СФРЮ-4000-36 (далее - ТПУ) основан на повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.
ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана с контролем протечек, средств измерений давления и температуры.
При выполнении передачи единицы объема жидкости ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ поворачивают в положение «запуск» и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
ТПУ может работать совместно с измерительно-вычислительным комплексом (далее - ИВК) или счетчиком импульсов.
Передача единицы объема жидкости преобразователям расхода от ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке ИВК или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя 1-2-1.
В состав ТПУ входят:
- преобразователи измерительные 644, 3144Р, 3244MV (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 14683-04), модель 644, в комплекте с термопреобразователями сопротивления платиновыми серии 65 (регистрационный номер 22257-01);
- преобразователи давления измерительные 3051 (регистрационный номер 14061-10).

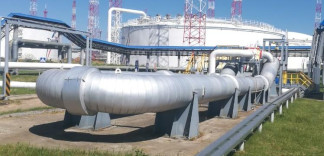

ТПУ выполнена в стационарном исполнении (типоразмер 36).
Пломбировка ТПУ осуществляется с помощью проволоки и пломб, установленных на проволоках, пропущенных через отверстия контровочной гайки и крышки детектора для детекторов и отверстия контровочной гайки для фланцевых соединений калиброванного участка. Схемы пломбировки приведены на рисунках 2 и 3.
Заводской номер ТПУ нанесен лазерной гравировкой на маркировочную табличку, установленную на корпусе ТПУ, и типографским способом в формуляр ТПУ.
Знак поверки наносится на свидетельство о поверке ТПУ.
Отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч | от 60 до 3960 |
| Номинальная вместимость калиброванного участка для пары детекторов 1-2-1 при температуре 20 °С и избыточном давлении, равном нулю, м3 | 39,9220 |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры рабочей среды: - давление, МПа, не более - диапазон температуры, °С | 1,6 от -10 до +40 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220122 / 380138 50 (±1) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +50 от 30 до 90, без конденсации от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку, установленную на корпусе ТПУ, на титульный лист формуляра и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Установка трубопоршневая поверочная двунаправленная СФРЮ-4000-36, заводской № 6950/84 | - | 1 шт. |
| Формуляр | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
Метод измерения изложен в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к установке трубопоршневой поверочной двунаправленной СФРЮ-4000-36
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
