Государственный реестр средств измерений

Аппаратура геодезическая спутниковая ГЕОСПАЙДЕР БС, 85251-22

Аппаратура геодезическая спутниковая ГЕОСПАЙДЕР БС (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Карточка СИ
Номер в госреестре 85251-22
Наименование СИ Аппаратура геодезическая спутниковая
Обозначение типа СИ ГЕОСПАЙДЕР БС
Изготовитель Общество с ограниченной ответственностью "Научно-производственное предприятие "ГЕОМАТИК" (ООО "НПП "ГЕОМАТИК"), г. Санкт-Петербург
Год регистрации 2022
Срок свидетельства 12.04.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Аппаратура геодезическая спутниковая ГЕОСПАЙДЕР БС (далее - аппаратура) предназначена для определения координат и измерений длин базисов.

Описание

Аппаратура геодезическая спутниковая ГЕОСПАЙДЕР БС - геодезические приборы, принцип действия которых заключается на измерении расстояний от приёмной антенны аппаратуры до спутников глобальной навигационной спутниковой системы (ГНСС), положение которых известно с большой точностью. Зная расстояние до нескольких спутников системы вычисляется положение аппаратуры в пространстве.

Конструктивно аппаратура представлена модульной системой: спутниковая геодезическая антенна и отдельно приемник. Аппаратура спроектирована для применения в качестве базовой или подвижной станции.

Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.

На передней панели корпуса аппаратуры расположены светодиодные индикаторы электропитания, статуса спутников и приема/передачи поправок, а также идентификационная информация.

На задней панели корпуса аппаратуры расположены разъёмы для подключения внешних устройств, питания и спутниковых геодезических антенн.

Управление аппаратурой осуществляется с помощью полевого контроллера или персонального компьютера (далее - ПК) через веб-интерфейс. Принимаемая со спутников информация записывается во внутреннюю память или на внешний носитель информации.

Аппаратура оснащена модулем Bluetooth для беспроводного приёма/передачи данных.

Аппаратура выпускается в четырёх модификациях: 1, 2, 3, 4, которые отличаются количеством каналов принимаемых спутниковых сигналов и спутниковых геодезических антенн.

Аппаратура позволяет принимать следующие типы спутниковых сигналов:

-    модификации 1 и 2 - GPS: L1 C/A, L2C, L2E, L5; ГЛОНАСС: L1-C/A, L1P, L2-C/A, L2P, L3; Galileo: E1, E5-A, E5-B, E5-AltBOC; BeiDou: B1, В2; QZSS: L1-C/A, L1-SAIF, L2C, L5; SBAS: L1 C/A, L5;

-    модификации 3 и 4 - GPS: L1 C/A, L2C, L2E, L5; ГЛОНАСС: L1-C/A, L1P, L2-C/A, L2P, L3; Galileo: E1, E5-A, E5-B, E5-AltBOC, E6; BeiDou: B1, В2, B3; QZSS: L1-C/A, L1-SAIF, L2C, L5, LEX; SBAS: L1 C/A, L5; IRNSS: L5.

Заводской номер аппаратуры в буквенно-числовом формате, модификация аппаратуры и знак утверждения типа указываются на маркировочной табличке, расположенной на передней панели корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

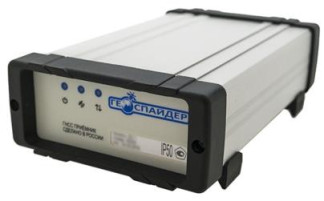

Общий вид аппаратуры представлен на рисунке 1.

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой ГЕОСПАЙДЕР БС

В процессе эксплуатации, аппаратура не предусматривает внешних механических и электронных регулировок. Пломбирование аппаратуры не предусмотрено.

Программное обеспечение

Аппаратура имеет встроенное метрологически значимое программное обеспечение (далее - ПО) «BD firmware», обеспечивающее взаимодействие модулей аппаратуры, запись, хранение и передачу результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BD firmware

Номер версии (идентификационный номер ПО), не ниже

4.93

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений длины базиса, м

от 0 до 30000

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме, мм:

-    «Статика», мм:

-    в плане

-    по высоте

-    «Кинематика» и «Кинематика в реальном времени (RTK)», мм:

-    в плане

-    по высоте

-    «Дифференциальный кодовый (DGNSS)», мм:

-    в плане

-    по высоте

±2-(3,0+0,5-10"6-L)

±2^5,0+0,5-10"6-l)

±2(8,0+1,0-10'6-L)

±2(15,0+1,0-10'6-L)

±2 (250,0+1,0-10'6-L) ±2-(500,0+1,0-10"6-l)

Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм:

-    в плане

-    по высоте

±2-1000

±2-1500

где L - длина измеряемого базиса в мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

1

2

3

4

Тип приёмника

Многочастотный, многосистемный

Количество каналов

220

336

Тип антенны

Внешняя, L2

Количество антенн

1

2

1

2

Диапазон рабочих температур, °С

от -40 до +75

Напряжение источника питания постоянного тока, В

от 5,5 до 28

Габаритные размеры (ДхШ*В), мм, не более

195x113x56

Масса, кг, не более

0,7

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус аппаратуры.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, ед.

Аппаратура геодезическая спутниковая ГЕОСПАЙДЕР БС

-

1 шт.

Внешняя ГНСС антенна

-

1 шт.

Кабель для подключения внешней ГНСС антенны

-

1 шт.

Многофункциональный коммуникационный кабель

-

1 шт.

Внешний аккумулятор

-

По заказу

Зарядное устройство

-

По заказу

Кейс для переноски

-

По заказу

Руководство по эксплуатации (на электронном носителе)

-

1 экз.

Сведения о методах измерений

приведены в разделе «Настройка приемника. Подготовка к работе» «Аппаратура геодезическая спутниковая ГЕОСПАЙДЕР БС. Руководство по эксплуатации.»

Нормативные документы

ТУ 29.51.20-001-63005955-2020 Аппаратура геодезическая спутниковая ГЕОСПАЙДЕР БС серий БС-1, БС-2, БС-3, БС-4. Технические условия.
