Номер в госреестре | 85252-22 |
Наименование СИ | Мерники технические 1-го класса горизонтальные |
Обозначение типа СИ | 787-М |
Изготовитель | Шебекинский машиностроительный завод, Белгородская область, г. Шебекино |
Год регистрации | 2022 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Мерники технические 1-го класса горизонтальные 787-М (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно, мерники выполнены в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерников с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливаются в горизонтальное положение. К мерникам данного типа относятся мерники 787-М зав.№№ 2437, 2446.
По переднему конусу мерников на равных расстояниях расположены три крана для отбора проб и термометр.
Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу мерника методом гравировки, что обеспечивает возможность прочтения и сохранность указанной информации в процессе эксплуатации мерников.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку и фланцы мерников.

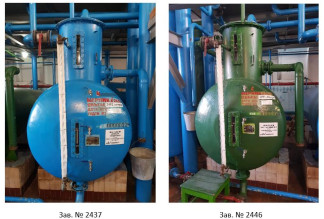

Общий вид мерников представлен на рисунках 1
отсутствует.
Таблица 1 - Метрологические характеристики мерников 787-М, зав.№№ 2437, 2446
Наименование характеристики | Значение | |
№ 2437 | № 2446 | |
Номинальная вместимость, дм3 | 2492,0 | 2491,0 |
Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 |
Таблица 2 - Технические характеристики мерников 787-М, зав.№№ 2437, 2446
Наименование характеристики | Значение | |
№ 2437 | № 2446 | |
Габаритные размеры (Длина х Ширина х Высота), мм, не более | 3092х1127х2310 | 3092х1127х2310 |
Условия эксплуатации: | ||
- температура окружающего воздуха, °С | от +10 до +30 | |
- относительная влажность, % | от 30 до 80 | |
- атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Мерник технический 1-го класса горизонтальный 787-М | 787-М, зав.№ 2437 | 1 шт. |
Мерник технический 1-го класса горизонтальный 787-М | 787-М, зав.№ 2446 | 1 шт. |
Паспорт | 2437 ПС | 1 шт. |
Паспорт | 2446 ПС | 1 шт. |
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса горизонтальным 787-М
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Зарегистрировано поверок | 6 |
Поверителей | 2 |
Актуальность данных | 21.11.2024 |
