Номер в госреестре | 85253-22 |
Наименование СИ | Мерники металлические технические 1-го класса вертикальные |
Обозначение типа СИ | ММВ-75У |
Изготовитель | Армавирский машиностроительный завод, Краснодарский край, г. Армавир |
Год регистрации | 2022 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Мерники металлические технические 1-го класса вертикальные ММВ-75У (далее -мерники) предназначены для измерения объёмного количества жидкости (спирта или водноспиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или
налива.
Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерники представляют собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мерниках имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение. К мерникам данного типа относятся мерники ММВ-75У зав.№№ 1, 2, 7.
Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу мерника методом гравировки, что обеспечивает возможность прочтения и сохранность указанной информации в процессе эксплуатации мерников.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку и фланцы мерников.

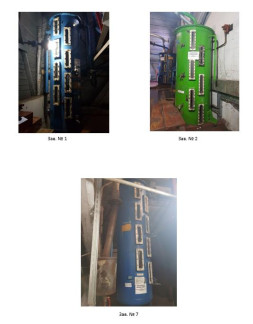

Общий вид мерников представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики мерников ММВ-75У, зав.№№ 1, 2, 7
Наименование характеристики | Значение | ||
№ 1 | № 2 | № 7 | |
Номинальная вместимость, дм3 | 748,4 дм3 | 764,0 дм3 | 752,4 дм3 |
Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 |
Таблица 2 - Технические характеристики мерников ММВ-75У, зав.№№ 1, 2, 7
Наименование характеристики | Значение | ||
№ 1 | № 2 | № 7 | |
Габаритные размеры (Внутренний диаметр х Высота), мм, не более | 700х2300 | 800х1820 | 700х2300 |
Условия эксплуатации: | |||
- температура окружающего воздуха, °С | от +5 до +30 | ||
- относительная влажность, % | от 30 до 80 | ||
атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к корпусу мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Мерник металлический технический 1-го класса вертикальный ММВ-75У | ММВ-75У, зав.№ 1 | 1 шт. |
Мерник металлический технический 1-го класса вертикальный ММВ-75У | ММВ-75У, зав.№ 2 | 1 шт. |
Мерник металлический технический 1-го класса вертикальный ММВ-75У | ММВ-75У, зав.№ 7 | 1 шт. |
Паспорт | 1 ПС | 1 шт. |
Паспорт | 2 ПС | 1 шт. |
Паспорт | 7 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта 1 ПС, 2 ПС, 7 ПС.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса вертикальным ММВ-75У
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Зарегистрировано поверок | 9 |
Поверителей | 2 |
Актуальность данных | 21.11.2024 |
