Государственный реестр средств измерений

Стандарты частоты FE-5650A, 85258-22

85258-22
Стандарты частоты FE-5650A (далее - СЧ) являются квантовыми стандартами частоты рубидиевыми пассивного типа и предназначены для формирования высокостабильных по частоте спектрально чистых синусоидальных сигналов 10 или 5 МГц.
Карточка СИ
Номер в госреестре 85258-22
Наименование СИ Стандарты частоты
Обозначение типа СИ FE-5650A
Изготовитель Акционерное общество "Морион", г. Санкт-Петербург
Год регистрации 2022
Срок свидетельства 12.04.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Стандарты частоты FE-5650A (далее - СЧ) являются квантовыми стандартами частоты рубидиевыми пассивного типа и предназначены для формирования высокостабильных по частоте спектрально чистых синусоидальных сигналов 10 или 5 МГц.

Описание

Принцип действия СЧ основан на автоподстройке частоты внутреннего опорного кварцевого генератора к частоте спектральной линии квантового перехода атомов рубидия (стандарты частоты рубидиевые пассивного типа) и формирования высокостабильных сигналов с номинальным значением частоты 10 МГц (по заказу доступны СЧ со значением частоты 5 МГц).

Конструктивно СЧ состоит из СВЧ-резонатора, содержащего рабочую ячейку с атомами Rb87, кварцевого генератора, системы фазовой автоподстройки частоты опорного кварцевого генератора, делителя частоты, формирующего требуемую частоту выходного сигнала СЧ, заключенных в едином моноблоке. На тыльной стороне СЧ находятся разъем для подачи питающего напряжения и управления и разъем типа SMA для выходного синусоидального сигнала.

СЧ могут содержать набор дополнительных опций. Информация о дополнительных опциях приведена в руководстве по эксплуатации.

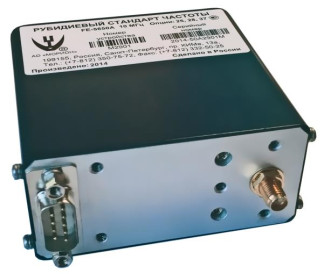

Общий вид СЧ представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номер (обозначение опции)

Стандартное исполнение или опция 20 или опция 25

3

Стандартное

исполнение

28

29

31 31А

Номинальное значение частоты выходного сигнала, Гц

5106

1107

Среднее квадратическое значение напряжения выходного сигнала на нагрузке 50 Ом, В (дБм)

от 0,5 до 2,3 (от 7 до 20)

Пределы допускаемой относительной погрешности по частоте при нормальных условиях эксплуатации

±2,0 10-9

±5,010-10

±2,0 10-10

±2,0 10-9

Пределы допускаемой дополнительной температурной нестабильности частоты при изменении температуры окружающей среды в диапазоне рабочих температур

± 3,010-10

Наименование характеристики

Значение

Номер (обозначение опции)

Стандартное исполнение или опция 20 или опция 25

3

Стандартное

исполнение

28

29

31

31А

Предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты при интервале времени измерений Тизм:

1 с 10 с 100 с

1,4-10-11 5,010-12 2,0-10"12

8,010-12

3.010-12

1.010-12

5.010-12

2.010-12 6,010-13

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации, температура окружающего воздуха, °С

Номер (обозначение опции)

40

39

38

37

46

Стандартное

исполнение

41

42

43

44

от

-55

от

-40

от

-30

от

-20

от

-10

от до -5 +50

до

+55

до

+60

до

+65

до

+71

Параметры электропитания (напряжение постоянного тока), В:

-    один источник питания;

-    два источника питания

стандартное исполнение

опция 20

опция 25

от 4,9 до 5,1 от 15 до 18

от 15 до 18

от 22 до 32

Потребляемая мощность, Вт, не более: во время включения при номинальных значениях напряжений источников питания, при температуре 25 °С:

-    один источник питания;

-    два источника питания

в установившемся режиме при номинальных значениях напряжений источников питания, при температуре 25 °С:

-    один источник питания;

-    два источника питания

34

2

36

40

10

2

14

20

Габаритные размеры, мм, не более: длина ширина высота

89

80

39

Масса, кг, не более:

0,5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, паспорт, спецификацию и на информационную наклейку.

Таблица 3 - Комплектность СЧ

Наименование

Обозначение

Количество

Стандарт частоты

FE-5650A

1 шт.

Спецификация

-

1 шт.

Паспорт

ГЖКД.468753.001 ПС

1 экз.*

Руководство по эксплуатации

ГЖКД.468753.001 РЭ

1 экз.*

* Документы представляются по требованию заказчика. Электронный вид руководства по эксплуатации доступен в сети Интернет на сайте https://morion.com.ru/.

Сведения о методах измерений

приведены в документе «Стандарт частоты FE-5650A. Руководство по эксплуатации. ГЖКД.468753.001 РЭ», раздел 2.2 «Использование стандарта частоты».

Нормативные документы

Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Технические условия ТУ ГЖКД.468753.001. «Стандарт частоты FE-5650A»

85258-22
Номер в ГРСИ РФ:
85258-22
Производитель / заявитель:
Акционерное общество "Морион", г. Санкт-Петербург
Год регистрации:
2022
Cрок действия реестра:
12.04.2027
