| Номер в госреестре | 85259-22 |
| Наименование СИ | Генератор магнитного поля эталонный |
| Обозначение типа СИ | КГ-1000 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная компания "Эталон-Тест" (ООО НПК "Эталон-Тест"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Генератор магнитного поля эталонный КГ-1000 (далее — КГ-1000) предназначен для создания (возбуждения) переменного синусоидального однородного магнитного поля с известными значениями напряженности магнитного поля (далее — НМП).
П р и м е ч а н и е — воспроизводимой физической величиной является среднее квадратическое значение модуля вектора напряженности магнитного поля, в [А-м-1].
Принцип действия КГ-1000 основан на возбуждении однородного магнитного поля с известными значениями НМП в пространстве между двумя многовитковыми катушками, расположенными на одной оси на расстоянии, равном их радиусу (кольца Гельмгольца).
КГ-1000 состоит из полеобразующего устройства на базе колец Гельмгольца УП-1000 (далее — УП-1000), компаратора магнитного поля КМП-1000 (далее — компаратор МП), комплекта соединительных кабелей, комплекта вспомогательного оборудования.
УП-1000 представляет собой пару одинаковых многовитковых катушек из медного провода, расположенных геометрически на одной оси, отстоящих друг от друга на расстоянии, равном примерно их среднему радиусу, и соединённых электрически последовательно. При протекании тока в УП-1000 в пространстве между катушками возникает магнитное поле.
Источником энергии для возбуждения магнитного поля служит генератор синусоидальных сигналов.
Для создания магнитного поля в пространстве между катушками УП-1000 к её входным клеммам посредством симметричного кабеля с небольшой распределённой ёмкостью подключается генератор сигналов, а параллельно ему — вольтметр из состава вспомогательного оборудования.
Величина НМП определяется косвенно по вольтметру, с учётом рабочей частоты, и задаётся как частное от деления показаний образцового вольтметра на коэффициент преобразования КГ-1000.
При работе с КГ-1000 в рабочую зону УП-1000 устанавливаются калибруемые (поверяемые) измерительные преобразователи. Измеряемая рамочная антенна размещается в пространстве между катушками УП-1000 таким образом, чтобы геометрические центры системы УП-1000 и рамки антенны совпадали, а плоскости витков антенны и УП-1000 были параллельны. Ферритовые антенны располагаются вдоль оси симметрии системы УП-1000, в её геометрическом центре, на одинаковом расстоянии от каждой катушки.
Максимальные размеры калибруемых (поверяемых) антенн: сферической формы — до 150 мм; рамочные — до 250 мм; ферритовые — до 250 мм.
Компаратор МП, состоящий из шумомера-виброметра анализатора спектра «Экофизика- 110А» и антенны «П6-70, обеспечивает передачу размера единицы НМП.

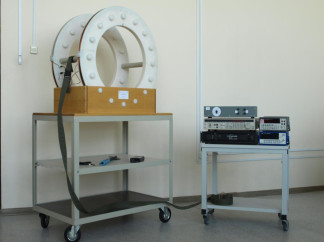

Общий вид КГ-1000 представлен на рисунке 1.
Общий вид компаратора магнитного поля КМП-1000 представлен на рисунке 4.
Маркировка и пломбирование генератора КГ-1000 производится согласно документации производителя.
Схема пломбировки КГ-1000 от несанкционированного доступа представлена на рисунке 3.
Место нанесения заводского номера представлено на рисунке 2.
Место нанесения знака утверждения типа представлено на рисунке 2.
1 — устройство полеобразующее УП-1000;
2 — комплект вспомогательного оборудования;
3 — наклейка
1 — место нанесения знака утверждения типа;
2 — место нанесения заводского номера генератора.
отсутствует.
Таблица 1 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот воспроизведения НМП, кГц | от 0,005 до 30 включ. |
| Диапазон воспроизведения НМП на частотах, А*м-1: - от 5 до 50 Гц включ. - св. 50 до 300 Гц включ. - св. 300 Гц до 1 кГц включ. - св. 1 до 10 кГц включ. - св. 10 до 30 кГц включ. | от 0,5 до 1000 включ. от 0,1 до 1000 включ. от 0,02 до 300 включ. от 0,005 до 40 включ. от 0,005 до 10 включ. |
| Пределы допускаемой относительной погрешности воспроизведения НМП на частотах, %: - от 5 до 50 Гц включ. - св. 50 до 30 кГц включ. | ±8 ±6 |
Таблица 2 — Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры КГ-1000, мм, не более: - УП-1000 | |
| длина | 1000 |
| ширина | 660 |
| высота | 1670 |
| - шумомер-виброметр, анализатор спектра «Экофизика- 110А» | |
| длина | 176 |
| ширина | 86 |
| высота | 35 |
| Наименование характеристики | Значение |
| - антенна измерительная П6-70 | |
| длина | 500 |
| ширина | 111 |
| высота | 41 |
| Масса, кг, не более: | |
| - УП-1000 | 140 |
| - шумомер-виброметр, анализатор спектра «Экофизика- 110А» | 0,6 |
| — антенна измерительная П6-70 | 0,3 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - атмосферное давление, кПа (мм рт.ст.) | от 84,0 до 106,0 (от 630 |
| до 795) | |
| - относительная влажность окружающего воздуха, %, не более | 75 |
| - напряжение питающей сети, В | от 209 до 231 |
| - частота питающей сети, Гц | от 49,5 до 50,5 |
| Время непрерывной работы в рабочих условиях эксплуатации, ч, | |
| не менее | 8 |
наносится на титульные листы документов КГ-1000.0049.21 РЭ «Генератор магнитного поля эталонный КГ-1000. Руководство по эксплуатации» и КГ-1000.0049.21 ФО «Генератор магнитного поля эталонный КГ-1000. Формуляр» типографским способом и на наклейку, расположенную на поверхности УП-1000.
Таблица 3 — Комплектность КГ-1000
| Наименование | Обозначение | Количество |
| Генератор магнитного поля КГ-1000, зав. № 001, | - | 1 шт. |
| в составе: | ||
| - устройство полеобразующее УП-1000 | - | 1 шт. |
| - компаратор магнитного поля КМП-1000 в составе: | - | 1 шт. |
| шумомер-виброметр, анализатор спектра | ||
| «Экофизика- 110А» | - | 1 шт. |
| антенна измерительная П6-70 | - | 1 шт. |
| кабель КМП-05-К1 | - | 1 шт. |
| руководство по эксплуатации | КМП-1000.0049.21 РЭ | 1 экз. |
| - двухпроводный симметричный кабель с низкой соб- | ||
| ственной емкостью КС-2 | - | 1 шт. |
| - однопроводные многожильные кабели | - | 4 шт. |
| Руководство по эксплуатации | КГ-1000.0049.21 РЭ | 1 экз. |
| Формуляр | КГ-1000.0049.21 ФО | 1 экз. |
Перечень вспомогательного оборудования, используемого при работе с КГ-1000, приведен в таблице 4.
Допускается использовать аналогичное вспомогательное оборудование вместо указанного в таблице 4, имеющие аналогичные технические характеристики.
Средства измерений из комплекта вспомогательного оборудования должны быть зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений и поверены.
Таблица 4 — Комплект вспомогательного оборудования
| Наименование, тип СИ или вспомогательного средства | Рекомендуемый тип | Количество | Назначение |
| Генератор сигналов сложной формы, диапазон частот от 0,005 до 30 кГц, выходное напряжение от 10 мВ до 28,28 В | Stanford Research Systems DS360 | 1 шт. | Задающий генератор переменного напряжения |
| Вольтметр цифровой, диапазон частот от 0,005 до 30 кГц, диапазон измерений напряжения от 3 мВ до 750 В | В7-78/1 | 1 шт. | Контроль входного напряжения УП-1000 |
| Усилитель мощности звуковой частоты, диапазон частот от 5 Гц до 30 кГц, выходная мощность не менее 450 Вт | Dynacord SL 900 | 1 шт. | Усиление мощности задающего генератора на частотах от 5 Гц до 30 кГц |
| Блок конденсаторов последовательного резонанса | БПР | 1 шт | Повышение задаваемой напряжённости поля в режиме последовательного резонанса |
приведены в разделах 7 и 8 документа ЦКЛМ КГ-1000.0049.21 РЭ «Генератор магнитного поля эталонный КГ-1000. Руководство по эксплуатации».
Приказ Росстандарта от 30.12.2019 № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
