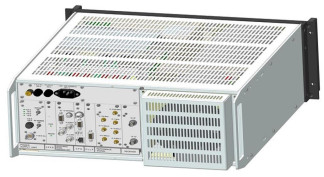

Стандарты частоты и времени водородные VCH-1008 ЯКУР.411141.034, 85266-22

Модификация

Тип встроенного аккумулятора

Наличие модуля GPS/ГЛОНАСС

ЯКУР.411141.034

Литий-ионный 3 А*ч

Нет

ЯКУР.411141.034-01

Литий-ионный 20 А*ч

Нет

ЯКУР.411141.034-02

Литий-ионный 3 А*ч

Да

ЯКУР.411141.034-03

Литий-ионный 20 А*ч

Да

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Setup.exe

Номер версии (идентификационный номер) ПО

1.04

Цифровой идентификатор ПО

ED7AAB11

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-32

Наименование характеристики

Значение

Номинальные значения частот выходных сигналов, Гц

-    синусоидальных

-    импульсных

5106; 10106; 100 106;

1; 1/60; 2,048 1 06; 1106

Среднеквадратическое значение напряжение выходных синусоидальных сигналов на нагрузке (50±0,3) Ом, В

от 0,8 до 1,2

Уровень выходных импульсных сигналов 2,048 и 1 МГц на нагрузке (50±0,3) Ом, В

от 2,3 до 2,7

Параметры импульсных сигналов частотой 1, 1/60 Гц:

-    полярность

-    амплитуда на нагрузке (50±0,3) Ом, В

-    длительность импульсов, мкс

-    время нарастания фронта, нс, не более

положительная от 2,5 до 5 100±0,01; 10±0,01; 1±0,01; 0,1±0,01;

15

Пределы допускаемой относительной погрешности по частоте при выпуске из производства

±3,010-13

Пределы допускаемой относительной погрешности по частоте в режиме слежения за НКА ГЛОНАСС/GPS (для модификаций ЯКУР.411141.034-02, ЯКУР.411141.034-03)

±1,010-13

Пределы допускаемого относительного среднего изменения частоты за одни сутки в режиме хранения

±2,010-15

Среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала 5 МГц, не более:

-    для интервала времени измерений 1 с

-    для интервала времени измерений 10 с

-    для интервала времени измерений 100 с

-    для интервала времени измерений 1 час

-    для интервала времени измерений 1 сутки (при изменении температуры окружающей среды в пределах ± 1 °С в рабочем диапазоне температур)

5.010-13 2,0 10-13

5.010-14

9.010-15

3.010-15

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности воспроизведения шкалы времени относительно шкалы времени UTC(SU) в режиме слежения за НКА ГЛОНАСС/GPS (для модификаций ЯКУР.411141.034-02, ЯКУР.411141.034-03), нс

±50

Спектральная плотность мощности случайных отклонений фазы в спектре выходного сигнала 5 МГц, дБ/Гц, не более:

-    на частоте (1±0,3) Гц

-    на частоте (10±3) Гц

-    на частоте 100 Гц±10 %

-    на частоте 1 кГц±10 %

-    на частоте 10 кГц±10 %

минус 105 минус 130 минус 145 минус 155 минус 155

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

-    напряжение постоянного тока, В

от 100 до 240 50,0±0,5 24 *

Потребляемая мощность:

-    от сети питания переменного тока, В-А, не более

-    от источника постоянного тока, Вт, не более

100

100

Масса, кг, не более

33

Габаритные размеры (высотахширинахглубина), мм, не более

200x483x550

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа (мм.рт.ст.)

-    относительная влажность при температуре воздуха 25 °С, %

от 5 до 40 от 84 до 106,7 (от 630 до 800) 90

Наименование

Обозначение

Количество

Стандарт частоты и времени водородный VCH-1008

ЯКУР.411141.034

1 шт.

Руководство по эксплуатации

ЯКУР.411141.034РЭ

1 экз.

Инструкция пользователя

ЯКУР.411141.034РЭ1

1 экз.

Методика поверки

ЯКУР.411141.034РЭ2

1 экз.

Формуляр

ЯКУР.411141.034ФО

1 экз.

Ящик укладочный

ЯКУР.323361.017

1 шт.

Комплект ЗИП-О:

Вставка плавкая

H520-3,15A/250B

4 шт.

Вставка плавкая

H520-5A/250B

2 шт.

Кабель сетевой

SCZ-1

1 шт.

Кабель питания

ЯКУР.685650.030

1 шт.

Переход кабельный

ЯКУР.685670.357

4 шт.

Наименование

Обозначение

Количество

Кабель RS-232C

ЯКУР.685670.026

1 шт.

Опора

ЯКУР.301318.006-01

1 шт.

Кабель антенный соединительный

ЯКУР.685670.077

1 шт.

Блок антенный TW3400

33-3400-01-00

1 шт.

Переходник TNC-N

TN-312

1 шт.

Переходник TNC-F

HYR-0246

1 шт.

Переходник N-F

СН-7325

1 шт.

Усилитель магистральный

ЯКУР.468834.001

1 шт.
