| Номер в госреестре | 85267-22 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | ВЗЛЕТ ЭР Лайт М |
| Изготовитель | Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 12.04.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М (далее - расходомеры) предназначены для измерений объемного расхода жидкости и (или) объема жидкости в потоке.
Принцип действия расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при протекании потока электропроводящей жидкости через наведенное системой электромагнитов магнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объемного расхода жидкости и (или) объема жидкости в потоке.
Конструктивно расходомеры состоят из первичного измерительного преобразователя расхода и вторичного измерительного преобразователя.
Первичный измерительный преобразователь расхода представляет собой отрезок трубы (патрубок) из немагнитного материала, устанавливаемый в трубопровод. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей электропроводящей жидкостью.
Вторичный измерительный преобразователь расходомеров управляет измерительным процессом, обрабатывает сигналы первичного измерительного преобразователя расхода, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации посредством индикатора (при наличии), частотных, импульсных, релейных выходов, интерфейсов стандартов RS-485 и NFC и т.д.
Расходомеры выпускаются в различных исполнениях в зависимости от:
- способа вывода информации и управления прибором (наличие/отсутствие индикатора);
- способа монтажа первичного измерительного преобразователя на трубопровод (фланцевый, «сэндвич»);
- диапазона измерений объемного расхода жидкости и нормируемой погрешности.
Расходомеры маркируются следующим образом:
ЭРСВ - X X X X XX а б в г д
X
е
а) код по конструктивному исполнению измерительного блока расходомера:
4 - исполнение без индикатора; 5 - исполнение с индикатором.
б) код по динамическому диапазону (отношение наибольшего расхода к наименьшему) при прямом направлении потока измеряемой жидкости:
1 - 1:100; 3 - 1:150; 4 - 1:250; 5 - 1:300; 6 - 1:700; 7 - 1:500; 8 - 1:1000; 9 - 1:2000.
в) код по области применения:
0 - общепромышленное; 1 - расширенные возможности интерфейсов; 2 -криптографический метод защиты от несанкционированного доступа; 5 - для особых условий; 8 - водонепроницаемое исполнение.
г) код по способу монтажа ППР в трубопровод:
Л - присоединение типа «сэндвич»; Ф - фланцованное исполнение.
д) код по нормируемым пределам допускаемых относительных погрешностей при измерении объемного расхода жидкости (объема жидкости в потоке) при прямом направлении потока измеряемой жидкости. Возможны одна или две позиции (таблица 2):
А - ± 1%; В - ± 2%; С - ± 5%.
е) код по нормируемым пределам допускаемых относительных погрешностей при измерении объемного расхода жидкости (объема жидкости в потоке) и динамическому диапазону при обратном направлении потока измеряемой жидкости:
Р - пределы допускаемых относительных погрешностей при измерении объемного расхода жидкости (объема жидкости в потоке) и динамические диапазоны при прямом и обратном направлении потока измеряемой жидкости эквивалентны (таблица 3);
Индекс Р отсутствует - пределы допускаемых относительных погрешностей при измерении объемного расхода жидкости (объема жидкости в потоке) в обратном направлении ± 2% в динамическом диапазоне 1:100.

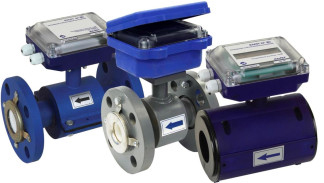

Общий вид расходомеров представлен на рисунке 1.
Пломбирование расходомеров осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке, закрывающем контактную пару (кнопку) разрешения модификации калибровочных параметров на электронной плате расходомера (пломбировка расходомеров исполнений ЭРСВ-ХХ2Х ХХ и ЭРСВ-ХХ8Х ХХ от несанкционированного доступа не предусмотрена). Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров представлена на рисунке 2.
вкл j серв-
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер расходомера наносится на маркировочную табличку, закрепленную на боковую панель расходомеров, методом шелкографии, термопечати, лазерной гравировки и/или металлографики. Обозначение места нанесения заводского номера представлено на рисунке 3.
Программное обеспечение расходомеров является встроенным.
Программное обеспечение расходомеров выполняет измерительное преобразование сигналов, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройство индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Защита программного обеспечения расходомеров от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется механическим опломбированием, для расходомеров исполнения ЭРСВ-ХХ2Х XX применяется криптографический метод защиты, для расходомеров исполнения ЭРСВ-ХХ8Х XX осуществляется за счет заливки электронного блока компаундом.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VZLJOT ER |
| Номер версии (идентификационный номер) ПО | не ниже 41.85.15.02 |
| Цифровой идентификатор ПО*-* | - |
| ^ - конкретное значение указывается в паспорте на расходомеры | |
Таблица 2 - Метрологические характеристики расходомеров исполнения ЭРСВ-XXXX XX
| Исполнения расходомеров | Пределы допускаемых относительных погрешностей при измерении объемного расхода жидкости (объема жидкости в потоке), % | Диапазон измеряемого объемного расхода жидкости | Пределы допускаемых относительных погрешностей при измерении объемного расхода жидкости (объема жидкости в потоке), % | Диапазон измеряемого объемного расхода жидкости |
| при прямом направлении потока жидкости | при обратном направлении потока жидкости | |||
| 1 | 2 | 3 | 4 | 5 |
| ЭРСВ-X^X А | ±1,0 | от 0,01^наиб до Qнаиб (1:100) | ±2,0 | от 0,01 • Qm^ до Qнаиб (1:100) |
| ЭРСВ-X3XX А | ±1,0 | от 0,0067 ^наиб до Qнаиб (1:150) | ||
| ЭРСВ-X4XX А | ±1,0 | от 0,004 ^наиб до Qнаиб (1:250) | ||
| ЭРСВ-X4XX В | ±2,0 | от 0,004 ^наиб до Qнаиб (1:250) | ||
| ЭРСВ-X4XX АВ | ±1,0 | от 0,01^наиб до Qнаиб (1:100) | ||
| ±2,0 | от 0,004 ^наиб до 0,01^наиб (от 1:250 до 1:100) | |||
| 1 | 2 | 3 | 4 | 5 |
| ЭРСВ-Х5ХХ А | ±1,0 | от 0,0033 ^наиб до Qнаиб (1:300) | ||
| ЭРСВ-Х5ХХ В | ±2,0 | от 0,0033 ^наиб до Qнаиб (1:300) | ||
| ±1,0 | от 0,01^наиб до Qнаиб (1:100) | |||
| ЭРСВ-Х5ХХ АВ | ±2,0 | от 0,0033 ^наиб до 0,01^наиб (от 1:300 до 1:100) | ||
| ЭРСВ-Х6ХХ В | ±2,0 | от 0,0014^наиб до Qнаиб (1:700) | ||
| ±1,0 | от 0,005 ^наиб до Qнаиб (1:200) | |||
| ЭРСВ-Х6ХХ АВ | ±2,0 | от 0,0014^наиб до 0,005 Qнаиб (от 1:700 до 1:200) | ||
| ±2,0 | от 0,005 ^наиб до Qнаиб (1:200) | от 0,01 • Qm^ | ||
| ЭРСВ-Х6ХХ ВС | ±5,0 | от 0,0014^наиб до 0,005 Qнаиб (от 1:700 до 1:200) | ±2,0 | до Qнаиб (1:100) |
| ЭРСВ-Х7ХХ В | ±2,0 | от 0,002 ^наиб до Qнаиб (1:500) | ||
| ±2,0 | от 0,004 ^наиб до Qнаиб (1:250) | |||
| ЭРСВ-Х7ХХ ВС | ±5,0 | от 0,002 ^наиб до 0,004 ^наиб (от 1:500 до 1:250) | ||
| ЭРСВ-Х8ХХ В | ±2,0 | от 0,001^наиб до Qнаиб (1:1000) | ||
| ±2,0 | от 0,004 ^наиб до Qнаиб (1:250) | |||
| ЭРСВ-Х8ХХ ВС | ±5,0 | от 0,001^наиб до 0,004 ^наиб (от 1:1000 до 1:250) | ||
| ЭРСВ-Х9ХХ В | ±2,0 | от 0,0005 ^наиб до Qнаиб (1:2000) | ||
| ±2,0 | от 0,004 ^наиб до Qнаиб (1:250) | |||
| ЭРСВ-Х9ХХ ВС | ±5,0 | от 0,0005 ^наиб до 0,004 ^наиб (от 1:2000 до 1:250) |
Таблица 3 - Метрологические характеристики расходомеров исполнения ЭРСВ-ХХХХ ХХР
| Исполнения расходомеров | Пределы допускаемых относительных погрешностей при измерении объемного расхода жидкости (объема жидкости в потоке), % | Диапазон измеряемого объемного расхода жидкости |
| при прямом и обратном направлении потока жидкости | ||
| 1 | 2 | 3 |
| ЭРСВ-Х1ХХ АР | ±1,0 | от 0,01^наиб до Qнаиб (1:100) |
| ЭРСВ-Х3ХХ АР | ±1,0 | от 0,0067 ^наиб до Qнаиб (1:150) |
| ЭРСВ-Х4ХХ АР | ±1,0 | от 0,004 ^наиб до Qнаиб (1:250) |
| ЭРСВ-Х4ХХ ВР | ±2,0 | от 0,004 ^наиб до Qнаиб (1:250) |
| ЭРСВ-Х4ХХ АВР | ±1,0 | от 0,01 • Qнаиб до Qнаиб (1:100) |
| ±2,0 | от 0,004 ^наиб до 0,01^наиб (от 1:250 до 1:100) | |
| ЭРСВ-Х5ХХ АР | ±1,0 | от 0,0033 ^наиб до Qнаиб (1:300) |
| ЭРСВ-Х5ХХ ВР | ±2,0 | от 0,0033 ^наиб до Qнаиб (1:300) |
| 1 | 2 | 3 |
| ЭРСВ-Х5ХХ АВР | ±1,0 | от 0,01^наиб до Qнаиб (1:100) |
| ±2,0 | от 0,003 ^наиб до 0,01^наиб (от 1:300 до 1:100) | |
| ЭРСВ-Х6ХХ ВР | ±2,0 | от 0,0014^наиб до Qнаиб (1:700) |
| ЭРСВ-Х6ХХ АВР | ±1,0 | от 0,005 ^наиб до Qнаиб (1:200) |
| ±2,0 | от 0,0014^наиб до 0,005 Qнаиб (от 1:700 до 1:200) | |
| ЭРСВ-Х6ХХ ВСР | ±2,0 | от 0,005 ^наиб до Qнаиб (1:200) |
| ±5,0 | от 0,0014^наиб до 0,005 Qнаиб (от 1:700 до 1:200) | |
| ЭРСВ-Х7ХХ ВР | ±2,0 | от 0,002 ^наиб до Qнаиб (1:500) |
| ЭРСВ-Х7ХХ ВСР | ±2,0 | от 0,004 ^наиб до Qнаиб (1:250) |
| ±5,0 | от 0,002 ^наиб до 0,004 ^наиб (от 1:500 до 1:250) | |
| ЭРСВ-Х8ХХ ВР | ±2,0 | от 0,001^наиб до Qнаиб (1:1000) |
| ЭРСВ-Х8ХХ ВСР | ±2,0 | от 0,004 ^наиб до Qнаиб (1:250) |
| ±5,0 | от 0,001 • Qm^ до 0,004 ^наиб (1:1000 до 1:250) | |
| ЭРСВ-Х9ХХ ВР | ±2,0 | от 0,0005 ^наиб до Qнаиб (1:2000) |
| ЭРСВ-Х9ХХ ВСР | ±2,0 | от 0,004 ^наиб до Qнаиб (1:250) |
| ±5,0 | от 0,0005 ^наиб до 0,004 ^наиб (от 1:2000 до 1:250) |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный диаметр | DN 10, DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 150, DN 200, DN 300 |
| Измеряемая среда | жидкость (вода питьевая, вода техническая, вода промышленная, сточные воды, спиртосодержащие жидкости, солевые, щелочные и кислотные растворы, неагрессивные к компонентам расходомера) |
| Давление измеряемой среды, МПа, не более | 2,5 |
| Диапазон температур измеряемой среды, °С | от -10 до +150 |
| Удельная проводимость измеряемой среды, См/м, не менее | 5 10"4 |
| Наибольший измеряемый объемный расход жидкости, Qm^, м3/ч1) | Онаиб = 0,00283xyxDN2 |
| Параметры электрического питания: - напряжения постоянного тока, В - напряжение (от автономного источника питания), В | от 22 до 29 3,6 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 531 485 514 |
| 1 | 2 |
| Масса, кг, не более | 121 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, % | от +5 до +50 от 84 до 106,7 до 80 |
| Средний срок службы, лет Среднее время наработки на отказ, ч | 12 110 000 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65; IP67; IP68; IP65/IP67; IP65/IP68 |
| 1) где v - скорость потока жидкости, м/с, выбирается из ряда 5, 10, 12 и указывается в паспорте на расходомер | |
наносится на лицевую панель расходомеров методами шелкографии, термопечати, лазерной гравировки и/или металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом. Обозначение места нанесения знака утверждения типа представлено на рисунке 4.
Таблица 5 - Комплектность расходомеров
| Наименование | Обозначение | Количество |
| Расходомер-счетчик электромагнитный | ВЗЛЕТ ЭР Лайт М | 1 шт. |
| Паспорт | ШКСД.407212.006 ПС1 | 1 шт. |
| Руководство по эксплуатации | ШКСД.407212.006 РЭ1 | 1 шт. |
| Комплект монтажных частей | - | 1 компл. |
приведены в разделе 1.4 «Устройство и работа» эксплуатационного документа ШКСД.407212.006 РЭ1 Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М. Руководство по эксплуатации.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ШКСД.407212.006 ТУ1 Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М. Технические условия.
