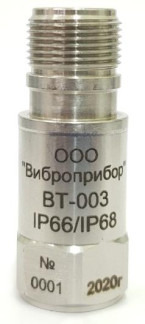

Вибропреобразователи ВТ-00Х, 85274-22

Наименование характеристики

Значение

ВТ-002, ВТ-003

ВТ-005

Диапазон измерений СКЗ виброускорения, м/с2

от 0,1 до 784

от 0,1 до 98

Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/мс'2

10,2

51

Относительное отклонение действительного значения коэффициента преобразования от номинального, %

±10

Пределы допускаемой основной относительной погрешности преобразования на базовой частоте 160 Гц, %

±5

Рабочий диапазон частот, при неравномерности АЧХ 10 %, Гц

от 0,7 до 10000

от 0,2 до 5000

Рабочий диапазон частот, при неравномерности АЧХ 3 дБ, Гц

от 0,4 до 15000

от 0,1 до 10000

Нелинейность амплитудной характеристики в диапазоне измерений СКЗ виброускорения, %, не более

1,0

Относительный коэффициент поперечного преобразования, %, не более

5,0

Частота установочного резонанса в осевом направлении, кГц, не менее

26

16

Пределы допускаемой дополнительной относительной

погрешности действительного значения коэффициента

преобразования при изменении температуры окружающей

среды в диапазоне, %:

от -55 °С до -10 °С включ.

св. -10 °С до +50 °С включ.

св. +50 °С до +125 °С

±15

±5

±15

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

от +18 до +25 от 30 до 80

Наименование характеристики

Значение

ВТ-00Х

Напряжение питания от источника стабилизированного тока с диапазоном от 2 до 20 мА, В

от 18 до 30

Масса, кг, не более, для:

ВТ-002, ВТ-002-Т, ВТ -002-Ех;

ВТ-002-К, ВТ-002-Т-К, ВТ-002-Ех-К;

ВТ-003, ВТ-003-Ех;

ВТ-003-К, ВТ-003-Ех-К;

ВТ-005, ВТ-005-Т, ВТ -005-Ех, ВТ-003-Т; ВТ-005-К, ВТ-005-Т -К, ВТ-005-Ех-К, ВТ-003-Т -К

0,1

0,12

0,065

0,08

0,09

0,11

Габаритные размеры, мм, не более, для:

(длина х ширина х высота)

ВТ-002, ВТ-002-Т, ВТ -002-Ех;

ВТ-002-К, ВТ-002-Т-К, ВТ-002-Ех-К;

(диаметр х высота)

ВТ-003, ВТ-003-Ех;

ВТ-003-К, ВТ-003-Ех-К;

ВТ-005, ВТ-005-Т, ВТ -005-Ех, ВТ-003-Т; ВТ-005-К, ВТ-005-Т -К, ВТ-005-Ех-К, ВТ-003-Т -К

44х32х30

48х32х30

21х48

21х52

27х52

27х56

Выходное динамическое сопротивление вибропреобразователей, Ом, не более

100

Средняя наработка на отказ, ч, не менее

30000

Средний срок службы, лет, не менее

12

Условия эксплуатации:

- температура окружающей среды, °С

от -55 до +125

Диапазон преобразования температуры, для вибропреобразователей исполнения Т, °С

от -40 до +120

Коэффициент преобразования температуры, для вибропреобразователей исполнения Т, мВ/°С

10

Степень защиты по ГОСТ 14254-2015 (IEC 60529)

IP66/IP68

Маркировка взрывозащиты для вибропреобразователей исполнения Ex (кроме исполнения ВТ-00Х-Т)

0Ex ia IIC T4 Ga

Таблица 3 - Комплектность вибропреоб

разователя ВТ -00Х

Наименование

Обозначение

Количество

Вибропреобразователь ВТ-00Х

исполнение по заказу

1 шт.

Паспорт

исполнение по заказу

1 шт.

ВТ.08.00.000 ЗИ ВТ-00Х Комплект ЗИП

ВТ.08.00.000 ЗИ ВТ-00Х

1 шт.

Руководство по эксплуатации

ВТ.08.00.000 РЭ ВТ-00Х

1 экз. на партию

Сертификат соответствия ТР ТС (только для Ex исполнения)

-

1 экз. на партию
