| Номер в госреестре | 85278-22 |
| Наименование СИ | Рабочий эталон единицы эффективной площади антенн |
| Обозначение типа СИ | П1-77 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная компания "Эталон-Тест" (ООО НПК "Эталон-Тест"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рабочий эталон единицы эффективной площади антенн П1 -77 (далее — П1-77) предназначен для воспроизведения и передачи единицы эффективной площади измерительных антенн в диапазоне частот от 1,0 до 40,0 ГГц.
Воспроизводимой физической величиной является эффективная площадь антенн, в м2.
Принцип действия П1 -77 основан на методе сравнения (сличения) поверяемой (калибруемой) антенны с эталонной измерительной антенной (компаратором).
Конструктивно П1-77 состоит из комплекта излучающих антенн, комплекта эталонных антенн, комплекта вспомогательного оборудования и комплекта кабельных сборок, которые размещаются в безэховой камере.
Комплект излучающих антенн состоит из антенны измерительной рупорной П6 -59 и антенны измерительной рупорной П6 -69/Э.
Комплект эталонных антенн состоит из антенны измерительной рупорной П6-59 и антенны измерительной рупорной П6 -69/Э.
Излучающая антенна подключается к порту № 1 анализатора электрических цепей векторного ZVA50 (далее — анализатор ZVA50), который входит в комплект вспомогательного оборудования; к порту № 2 подключается эталонная антенна.
В комплект вспомогательного оборудования входит система позиционирования антенн в пространстве, которая позволяет проводить юстировку антенн по высоте и угловым положениям относительно оси излучающей антенны.

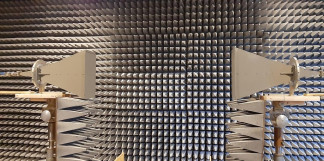

Общий вид П1-77 с антеннами П6 -59 представлен на рисунке 1.
Общий вид П1-77 с антеннами П6 -69/Э представлен на рисунке 2.
Знак утверждения типа расположен на корпусах антенн П6 -59 и П6 -69/Э.
Общий вид антенн П6-59 и П6-69/Э с указанием мест пломбировки и мест нанесения заводского номера со знаком утверждения типа представлен на рисунке 3.
Маркировка и пломбирование анализатора ZVA50 производится согласно документации произв одителя.
>^|*г|Ч-Ц-(ТГТ|*Ц Л 5
ЛПП
:щ* *•*«**, ДА* ■(ëà if *********** ssne****** fefefe****** utnrif* it imrrvvv
kkfcU|W»y ttttttwtl cHirrifl r rrrfrtvf v t f rrrnil Гr rrrvvvv
г&ъш
«Г**
4. A tr 'L LL J-LL t-LL
7LLL
lit
44444-
, г . , , л; > v V V V v \ > } ! в
. . . . . г.г VV V > > > > > 1 ' '
. ^ > >*>>11 I
rrrrr~ <***•*' 1 i '.:
-TW !• »|»|»|»|»ЯЧЛЧ»!ЩТ111 ”1 'l
' ' > ____ _ — — -1 -t -I Т “1
Рисунок 1 — Общий вид П1 -77 с антеннами П6-59
1 — место пломбирования от несанкционированного доступа;
2 — место нанесения заводского номера антенны и знака утверждения типа;
отсутствует.
Таблица 1 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, ГГц: | от 1 до 18 включ. от 18 до 40 включ. |
| - с антеннами П6-59 | |
| - с антеннами П6 -69/Э | |
| КСВН антенн П6-59, не более | 2,0 |
| КСВН антенн П6 -69/Э, не более | 1,5 |
| Диапазон значений эффективной площади антенн в диапазоне частот, см2: | от 20 до 600 включ. от 8 до 20 включ. |
| - антенн П6-59 | |
| - антенн П6-69/Э | |
| Пределы допускаемой относительной погрешности эффективной площади антенн П6 -59, % | ±12 |
| Пределы допускаемой относительной погрешности эффективной площади антенн П6 -69/Э, % | ±12 |
| Пределы допускаемой относительной погрешности передачи эффективной площади антенн, %: | ±16 |
| - с антеннами П6-59 | |
| - с антеннами П6 -69/Э | ±16 |
Таблица 2 — Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры внутреннего помещения, где расположен П1 -77, м, не менее: | |
| - длина | 9,0 |
| - ширина | 4,5 |
| - высота | 4,0 |
| Параметры электрического питания: | |
| - напряжение питания сети переменного тока, В | от 198 до 242 |
| - частота напряжения промышленной сети, Гц | от 49,5 до 50,5 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха при +25°С, %, не более | 80 |
| - атмосферное давление, кПа (мм рт.ст.) | от 84,0 до 106,7 (от 630 до 800) |
наносится на титульные листы документов П1-77.0040.15 РЭ «Рабочий эталон единицы эффективной площади антенн П1-77. Руководство по эксплуатации» и П1-77.0040.15 ФО «Рабочий эталон единицы эффективной площади антенн П1 -77. Формуляр» типографским способом и на шильдики на корпусах антенн П6-59 и П6-69/Э.
Таблица 3 — Комплектность П1-77
| Наименование | Обозначение | Количе ство |
| Рабочий эталон единицы эффективной площади антенн | ||
| П1-77, зав. № 1, в составе: | - | 1 шт. |
| Комплект излучающих антенн в составе: | - | 1 шт. |
| - антенна измерительная рупорная П6 -59, зав. № 529 | - | 1 шт. |
| - антенна измерительная рупорная П6 -69/Э, зав. № 007 | - | 1 шт. |
| Комплект эталонных антенн в составе: | - | 1 шт. |
| - антенна измерительная рупорная П6 -59, зав. № 524 | - | 1 шт. |
| - антенна измерительная рупорная П6 -69/Э, зав. № 008 | - | 1 шт. |
| Комплект кабельных сборок в составе: | ||
| - кабельная сборка SUCOFLEX H+S | SF104PEA/11N-452/11N-452 | 1 шт. |
| - кабельная сборка SUCOFLEX H+S | SF104PEA/11N-452/11N-452 | 1 шт. |
| - кабельная сборка RF Labs | NMD-MFS-125- 236.0-MMC | 1 шт. |
| - кабельная сборка RF Labs | NMD-MFS-125- 315.0-MMC | 1 шт. |
| Комплект вспомогательного оборудования в составе: | - | 1 шт. |
| - анализатор электрических цепей векторный ZVA50 | - | 1 шт. |
| - БЭК 9000x4500x4000 | - | 1 шт. |
| - система позиционирования антенн в пространстве | - | 1 шт. |
| - штангенциркуль | ТТТТТ-ТТ-1600 | 1 шт. |
| - рулетка измерительная металлическая | Fisco UM5M | 1 шт. |
| - переход коаксиальный тип N (розетка) - тип 2,4 мм (розетка) | ПК2-18-11Р-05Р | 1 шт. |
| - комплект оснастки для установки и крепления антенн | - | |
| Руководство по эксплуатации | П1-77.0040.15 РЭ | 1 экз. |
| Формуляр | П1-77.0040.15 ФО | 1 экз. |
приведены в разделах 2, 3, 4 и 13 документа П1-77.0040.15 РЭ «Рабочий эталон единицы эффективной площади антенн П1 -77. Руководство по эксплуатации».
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
