| Номер в госреестре | 85279-22 |
| Наименование СИ | Компараторы фазовые многоканальные |
| Обозначение типа СИ | VCH-315M ЯКУР.411146.042 |
| Изготовитель | Акционерное общество «Время-Ч» (АО «Время-Ч»), г. Нижний Новгород |
| Год регистрации | 2022 |
| Срок свидетельства | 15.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы фазовые многоканальные VCH-315M ЯКУР.411146.042 (далее -компараторы) предназначены для измерения относительной разности и нестабильности частоты группы синусоидальных сигналов с номинальными частотами 5, 10, 100 МГц.
Принцип действия основан на умножении временных флуктуаций входных сигналов за счет преобразования к низкой промежуточной частоте с последующим измерением их измерителем интервалов времени.
Конструктивно компаратор состоит из восьми идентичных одноканальных частотных компараторов, измерителя временных интервалов, преобразователя напряжения и устройства обработки данных (центрального процессора).
Компаратор изготавливается в двух модификациях: ЯКУР.411146.042 и ЯКУР.411146.042-01.
Компараторы исполнения ЯКУР.411146.042 предназначены для использования в девятнадцатидюймовой стойке для аппаратуры, где имеется обзор и доступ и к передней (лицевой) панели, и к задней части прибора. Индикаторы работы каналов (индикаторы наличия синусоидальных сигналов на входах измерительных каналов) расположены на передней (лицевой) панели прибора.
Компараторы исполнения ЯКУР.411146.042-01 предназначены для использования в климатической камере, где имеется обзор и доступ к прибору только с одной стороны. Соответственно, индикаторы работы каналов (индикаторы наличия синусоидальных сигналов на входах измерительных каналов) расположены совместно с органами управления и присоединительными разъемами прибора.

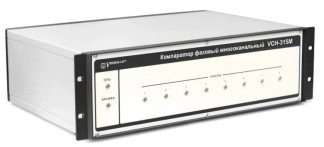

Общий вид, обозначение места нанесения знака утверждения типа, места нанесения знака поверки, места нанесения заводского номера и схема пломбировки от несанкционированного доступа представлены на рисунках 1-3.
Заводской номер наносится промышленным методом на панель компаратора и представляет собой последовательность цифр.
Метрологически значимая часть программного обеспечения (далее - ПО) компаратора представляет программный продукт - программа «Компаратор фазовый многоканальный» RU^Y?^^^!.
Конструкция компаратора исключает возможность несанкционированного влияния на ПО компаратора и измерительную информацию.
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MFC setup 2.21.05.127.exe |
| Номер версии (идентификационный номер) ПО | 2.21.05.127 |
| Цифровой идентификатор ПО | 6BO77C8D |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения частот синусоидальных входных сигналов, МГ ц | 5; 10; 100 |
| Диапазон значений напряжения входных сигналов частотой 5, 10 и 100 МГц на нагрузке (50±1) Ом, В | от 0,8 до 1,2 |
| Число измерительных каналов | 8 |
| Предельное значение вносимой компаратором нестабильности частоты (среднее квадратическое относительное двухвыборочное отклонение результата измерений частоты входного сигнала при максимальной разности частот входных сигналов ±5,0 10-9), не более: в одноканальном режиме: - для интервала времени измерений 1 с - для интервала времени измерений 10 с - для интервала времени измерений 100 с - для интервала времени измерений 1 ч в двухканальном режиме: - для интервала времени измерений 1 с - для интервала времени измерений 10 с - для интервала времени измерений 100 с - для интервала времени измерений 1 ч | 6,010-14 2,010-14 3.010-15 3,0 10-16 2.010-14 3.010-15 1.010-15 2,010-16 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | 220+22 50±2 от 22 до 30 |
| Потребляемая мощность, не более: - от сети питания переменного тока, В-А - от источника постоянного тока, Вт | 40 35 |
| Масса, кг, не более | 12 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 133х483х325 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при температуре воздуха 25 °С, % | от +5 до +40 от 70 до 106,7 (от 537 до 800) до 90 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель компаратора.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Компаратор фазовый многоканальный VCH-315М | ЯКУР.411146.042 (ЯКУР.411146.042-01) | 1 шт. |
| Комплект ЗИП-О: Вставка плавкая ВП2Б-1В 3.15 А | ОЮ0.481.005 ТУ-Р | 6 шт. |
| Делитель мощности | ZFSC-2-1W-S+ | 2 шт. |
| Кабель сетевой | SCZ-1 | 1 шт. |
| Кабель соединительный ВЧ | ЯКУР.685670.372 | 4 шт. |
| Кабель соединительный ВЧ | ЯКУР.685670.376 | 2 шт. |
| Кабель RS-232 | ЯКУР.685622.003 | 1 шт. |
| Кабель интерфейсный | USB2.0 AM/BM-1^ | 1 шт. |
| Руководство по эксплуатации | ЯКУР .411146.042РЭ | 1 экз. |
| Формуляр | ЯКУР. 411146.042ФО | 1 экз. |
| Программа «Компаратор фазовый многоканальный». | RU.ЯКУР.00106-01 34 03 | 1 экз. |
| Руководство оператора | ||
| Программа обработки измерений частотных компараторов Analyser. Инструкция пользователя | RU.ЯКУР.00053-01 90 01 | 1 экз. |
| Программное обеспечение на компакт-диске: Программа «Компаратор фазовый многоканальный» | RU.ЯКУР.00106-01 | 1 экз. |
| Программа обработки измерений частотных компараторов Analyser | RU.ЯКУР.00053-01 | 1 экз. |
| Ящик укладочно-транспортный | ЯКУР.323361.038 | 1 шт. |
приведены в разделе 6 «Порядок работы» документа «Компаратор фазовый многоканальный VCH-315M. Руководство по эксплуатации. ЯКУР.411146.042РЭ».
1. Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 № 1621 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты
2. ЯКУР.411146.042ТУ. Компаратор фазовый многоканальный VCH-315M. Технические условия.
