| Номер в госреестре | 85282-22 |
| Наименование СИ | Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО «НОВАТЭК'-ЮРХАРОВНЕФТЕГАЗ» (далее - СИКГК) предназначена для измерений массы конденсата газвого деэтанизированного (КГД) прямым методом динамических измерений и показателей качества КГД на выходе из установки комплексной подготовки газа.
Принцип действия СИКГК основан на использовании прямого метода динамических измерений массы КГД с помощью счетчиков -расходомеров массовых. Выходные сигналы счетчиков -расходомеров массовых поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу КГД по реализованному в нем алгоритму.
СИКГК представляет собой измерительную систему, спроектированную для конкретного объекта из компонентов серийного импортного и отечественного изготовления. Монтаж и наладка СИКГК осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГК и эксплуатационными документами ее компонентов.
СИКГК состоит из блока измерительных линий (БИЛ), блока контроля показателей качества КГД (БКК), блока сбора, обработки и передачи информации, блока рабочего эталона расхода. БИЛ состоит из четырех измерительных линий (трех рабочих и одной контрольнорезервной).
В составе СИКГК функционально выделены измерительные каналы (ИК) массы и массового расхода КГД, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКГК.
Заводской номер СИКГК нанесен на маркировочную табличку, размещенную перед входом в блок-бокс СИКГК.
Измерительные компоненты СИКГК, участвующие в измерениях массы КГД, контроле и измерениях показателей качества КГД, приведены в таблице 1.
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion CMF300 (далее - СРМ) | 13425-01, 13425-06, 45115-16 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-05 |
| Преобразователи измерительные 3144P | 14683-04, 14683-09, 56381-14 |
| Преобразователи давления измерительные 3051 | 14061-99, 14061-04 |
| Преобразователи плотности жидкости измерительные 7835 | 15644-01, 15644-06 |
| Расходомер ультразвуковой UFM 3030 | 32562-06 |
| Расходомер-счетчик ультразвуковой OPTISONIC 3400 | 57762-14 |
| Влагомеры поточные модели L | 56767-14, 25603-03 |
| Хроматограф газовый промышленный модели 700XA | 55188-13 |
| Установка поверочная BСР-М (далее - ПУ) | 18099-99 |
| Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (далее - ИВК) | 52866-13 |
| Преобразователи измерительные серии HiD2000 | 18792-04 |
В состав СИКГК входят показывающие средства измерений давления и температуры КГД утвержденных типов.
Состав и технологическая схема СИКГК обеспечивают выполнение следующих функций:
- автоматические измерения массы и массового расхода КГД в рабочих диапазонах расхода, плотности, температуры и давления КГД;
- автоматические измерения плотности, температуры и давления КГД, объемного расхода КГД в БКК;
- автоматические измерения объемной доли воды в КГД;
- автоматическое определение компонентного состава КГД;
- поверка и контроль метрологических характеристик СРМ с применением ПУ в автоматизированном режиме;
- контроль метрологических характеристик рабочих СРМ с применением контрольнорезервного СРМ, применяемого в качестве контрольного, или ПУ в автоматизированном режиме;
- автоматический и ручной отбор проб КГД;
- регистрация и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного доступа, которое может повлиять на результат измерений, конструкцией СРМ, входящего в состав ИК массы и массового расхода КГД, предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на две свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на противоположных фланцах первичного измерительного преобразователя (датчика массового расхода) CMF 300 и пломбу, установленную на контровочной проволоке, охватывающей корпус электронного (измерительного) преобразователя СРМ.

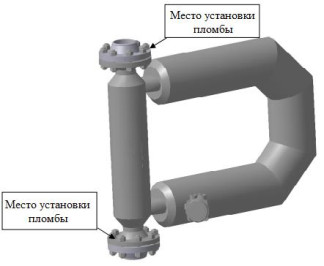

Места установки пломб для защиты от несанкционированного доступа представлены на рисунках 1 и 2.
Метрологические характеристики СИКГК указаны с учетом влияния программного обеспечения (ПО).
Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления, изменения конфигурации и иных преднамеренных изменений ПО и измеряемых (вычисляемых) данных. Наименование и идентификационные данные ПО указаны в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Abak.bex |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 4069091340 |
Метрологические и технические характеристики СИКГК, включая показатели точности, приведены в таблицах 3, 4, 5.
Таблица 3 - Метрологические характеристики СИКГК
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода измеряемой среды, т/ч | от 45 до 320 |
| Пределы допускаемой относительной погрешности измерений массы КГД при прямом методе динамических измерений, % | ±0,25 |
Т аблица 4 - Состав и основные метрологические характеристики ИК массы и массового расхода КГД с комплектным методом определения метрологических характеристик_
| Номер ИК | Наименование ИК | Количество ИК (место установки) | Состав ИК | Диапазон измерений | Пределы допускаем ой относител ьной погрешно сти ИК | |
| Первичный измерительный преобразователь | Вторичная часть | |||||
| 1, 2, 3, 4 | ИК массы и массового расхода КГД | 4 (ИЛ 1, ИЛ 2, ИЛ 3, ИЛ 4 (контроль но- резервная )) | СРМ | ИВК | от 45 до 110 т/ч | ±0,25 %1) , ±0,20 %2) |
| 1) П раб 2) П кон | ределы допускаемой относительной погрешности ИК массы и массового расхода КГД с очим СРМ и контрольно-резервным СРМ, применяемым в качестве резервного. ределы допускаемой относительной погрешности ИК массы и массового расхода КГД с трольно-резервным СРМ, применяемым в качестве контрольного. | |||||
Т аб ли ц а 5 - Основные технические характеристики СИКГК и показатели качества измеряемой среды__
| Наименование характеристики | Значение |
| Измеряемая среда | конденсат газовый деэтанизированный по ТУ 0271-146-31323949-2010 «Конденсат газовый деэтанизированный. Технические условия» |
| Наименование характеристики | Значение |
| Количество измерительных линий, шт. | 4 (3 рабочих и 1 контрольнорезервная) |
| Давление измеряемой среды, МПа: - минимальное - максимальное | 4,0 7,5 |
| Температура измеряемой среды, оС: - минимальная - максимальная | -5 +15 |
| Режим работы СИКГК | непрерывный |
| Режим работы ПУ | периодический |
| Кинематическая вязкость измеряемой среды в рабочем диапазоне температуры, мм2/с (сСт) | от 0,480 до 0,650 |
| Плотность измеряемой среды, кг/м3 | от 660 до 779 |
| Массовая доля воды, %, не более | 0,1 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Давление насыщенных паров (давление начала кипения) при t = 37,8 оС, кПа (мм рт.ст.): - зимний период - летний период | 93,3 (700) 66,7 (500) |
| Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Гц | 380±38, трехфазное; 220±22, однофазное 50±1 |
наносится на титульный лист руководства по эксплуатации системы типографским способом.
Комплектность СИКГК приведена в таблице 6.
Таблица 6 - Комплектность СИКГК
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ -2 Юрхаровского нефтегазоконденсатного месторождения ООО «НОВЛТЭК-ЮРХАРОВНЕФТЕГАЗ», заводской № 01 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Методика измерений приведена в документе «ГСИ. Масса конденсата газового деэтанизированного. Методика измерений системой измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ -2 Юрхаровского нефтегазоконденсатного месторождения ООО «НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ»
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества конденсата газового деэтанизированного на УКПГ-2 Юрхаровского нефтегазоконденсатного месторождения ООО «НОВАТЭК -ЮРХАРОВНЕФТЕГАЗ»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Постановление Привительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящийся у сфере государственного регулирования обеспечения единства измерений»
