| Номер в госреестре | 85283-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б-IУ1 |
| Изготовитель | ПАО "Запорожтрансформатор", Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б-ГУ1 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

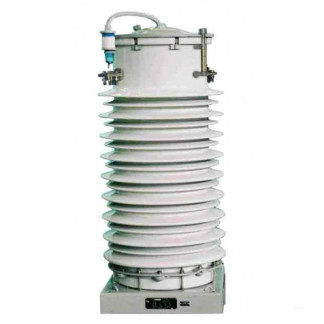

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на табличку технических данных ударным способом в виде цифрового кода.
Рисунок 1 - Общий вид средства измерений и схема пломбировкиот несанкционированного доступа
?=1~Н[
ИР •‘г
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Исполнение трансформатора | ТФЗМ 110Б-1У1 |
| Заводской номер | 44943, 44912, 44822, 44783, 44803, 44786 |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный первичный ток, А | 300,600 |
| Номинальный вторичный ток, А | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка, В- А с коэффициентом мощности | 30 |
| Номинальная частота, Гц | 50 |
| Масса, кг, не более | 440 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - Температуцра окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока ТФЗМ 110Б -ГУ1 (заводские номера: 44943, 44912, 44822, 44783, 44803, 44786) | 6 шт. |
| Трансформатор тока ТФЗМ 110Б -ГУ1. Паспорт | 6 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б-ГУ1
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки
Правообладатель
ПАО «Запорожтрансформатор», Украина
Адрес: Украина, г. Запорожье, Днепропетровское шоссе, 3
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
