| Номер в госреестре | 85284-22 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | KASSBOHRER STB |
| Изготовитель | Kassbohrer Fahrzeugwerke GmbH, Турция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны KASSBOHRER STB (далее - ППЦ) предназначены измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
для
Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоят из алюминиевой сварной цистерны переменного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива. Планка указателя уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
На боковых сторонах и сзади ППЦ имеют знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские (серийные) номера наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

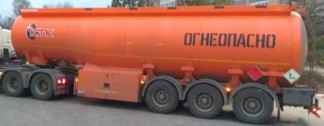

Общий вид ППЦ представлен на рисунке 1.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Заводской номер | WKVDAN50300090739 | WKVDAN50300090710 |
| Номинальная вместимость, дм3 | 37000 | |
| Действительная вместимость 1-й секции, дм3 | 12380 | 12250 |
| Действительная вместимость 2-й секции, дм3 | 6150 | 6170 |
| Действительная вместимость 3-й секции, дм3 | 5180 | 5200 |
| Действительная вместимость 4-й секции, дм3 | 6660 | 6630 |
| Действительная вместимость 5-й секции, дм3 | 6690 | 6700 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | |
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 5700 |
| Длина, мм, не более | 12000 |
| Высота, мм, не более | 3700 |
| Ширина, мм, не более | 2550 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +45 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Комплектующие | Обозначение | Количество |
| Полуприцеп -цистерна | KASSBOHRER STB | 2 шт. |
| Запасные части, инструменты и принадлежности | 2 шт. | |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 5 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам KASSBOHRER STB
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
