Государственный реестр средств измерений

Установка поверочная трубопоршневая двунаправленная Daniel-1100, 85285-22

85285-22
Установка поверочная трубопоршневые двунаправленная Daniel-1100 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема измеряемой среды (жидкости) средствам измерений расхода, входящим в состав системы измерений количества и показателей качества нефти № 438 и системы измерений количества и показателей качества нефти № 499 на ПСП при Московском НПЗ (далее - СИКН).
Карточка СИ
Номер в госреестре 85285-22
Наименование СИ Установка поверочная трубопоршневая двунаправленная
Обозначение типа СИ Daniel-1100
Изготовитель Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга"), г. Нижний Новгород
Год регистрации 2022
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Установка поверочная трубопоршневые двунаправленная Daniel-1100 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема измеряемой среды (жидкости) средствам измерений расхода, входящим в состав системы измерений количества и показателей качества нефти № 438 и системы измерений количества и показателей качества нефти № 499 на ПСП при Московском НПЗ (далее - СИКН).

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из калиброванного участка. Шаровый поршень совершает движение под действием потока измеряемой среды, проходящей через калиброванный участок.

ТПУ представляет из себя комплекс, состоящий из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, пары детекторов положения поршня (далее - детекторы), четырехходового переключающего крана, средств измерений давления и температуры, привода. ТПУ имеет теплоизоляционный кожух.

В качестве средств измерений температуры и давления применяются датчики температуры Rosemount 644 (регистрационный № 63889-16), датчики давления Метран-150 (регистрационный № 32854-13).

Конструкцией ТПУ предусмотрены места установки показывающих средств измерений температуры и давления.

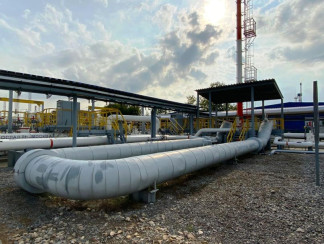

Общий вид ТПУ показан на рисунке 1.

ТПУ изготовлена в стационарном исполнении.

При работе поверяемое средство измерений и ТПУ соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на полусферическую часть детекторов происходит срабатывание их переключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации СИКН. Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим краном.

Метод поверки средств измерений расхода, входящих в состав СИКН, основан на определении количества жидкости, прошедшей через калиброванный участок ТПУ и через средство измерений.

Для исключения возможности несанкционированного вмешательства на фланцевом соединении калиброванного участка и корпусах детекторов предусмотрены места для установки пломб (рисунок 2), несущих на себе знак поверки (оттиск клейма поверителя).

Фланцевое соединение калиброванного участка    Детекторы

Рисунок 2 - Схема установки пломб для защиты от несанкционированного

доступа

Заводской номер нанесен на металлическую табличку, установленную на стойке сварной рамы ТПУ, печатным способом.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и основные технические характеристики ТПУ приведены в таблицах 1, 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Верхний предел диапазона измерений (воспроизведения) объемного расхода измеряемой среды (жидкости), м3/ч

1100

Пределы допускаемой относительной погрешности при измерениях (воспроизведении) объемного расхода и объема измеряемой среды (жидкости) в диапазоне измерений (воспроизведения) объемного расхода, %

±0,10

Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении, равном нулю, м3

6,8

Наименование характеристики

Значение

Измеряемая среда

нефть по ГОСТ Р 518582002 «Нефть. Общие технические условия»

Параметры измеряемой среды:

-    давление, МПа, не более

-    температура, °С

-    кинематическая вязкость в рабочем диапазоне температуры, мм2/с (сСт)

1,9

от +2 до +25 от 12 до 100

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

380±38, трехфазное 220±22, однофазное 50±1

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -40 до +3 8 90

от 84,0 до 106,0

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульном листе руководства по эксплуатации на ТПУ типографским способом.

Комплектность

Комплектность ТПУ приведена в таблице 3.

Таблица 3 - Комплектность ТПУ

Наименование

Обозначение

Количество

Установка поверочная трубопоршневая двунаправленная Daniel-1100, заводской № MDP 506

1 шт.

Руководство по эксплуатации и обслуживанию

-

1 экз.

Паспорт

1 экз.

Сведения о методах измерений

приведены в разделе 1.8 «Методика измерений» руководства по эксплуатации и обслуживанию.

Нормативные документы, устанавливающие требования к установке поверочной турбопоршневой двунаправленной Daniel-1100

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 05.11.2024
