Трансформаторы напряжения SUD 126/H79, 85286-22

Назначение

Трансформаторы напряжения SUD 126/H79 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа.

Трансформаторы напряжения выполнены в виде группы трех однофазных трансформаторов напряжения, размещеных в одном баке, заполненном элегазом.

Трансформаторы напряжения имеют первичную и вторичные обмотки. Сердечники, набранные из листов электротехнической стали в виде замкнутых квадратов, имеют низкие потери. Бак трансформаторов напряжения изготовлен из алюминия. Давление элегаза контролируется специальным манометром. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, расположенной на боковой поверхности трансформаторов напряжения. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

Трансформаторы напряжения предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (КРУЭ).

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения SUD 126/H79 зав. № 11/095 765, 11/095 766, 11/095 767, 11/095 768.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

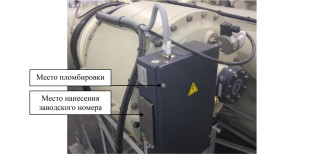

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа наносится

на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/V3 кВ Техническая документация изготовителя
