Системы измерений передачи данных EPG, 85287-22

Назначение

Системы измерений передачи данных EPG (далее - СИПД), предназначены для измерений объемов (количества) информации при передаче данных, с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание

Принцип действия СИПД основан на формировании учетных файлов каждого сеанса передачи/приема данных с последующим учетом трафика по каждому международному идентификатору мобильного абонента и IP адресу в учетном файле.

СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями шлюза EPG (версии ПО 2, 3, 4), производства Ericsson AB, Швеция, предназначенного для применения на сети связи общего пользования в качестве шлюзового узла поддержки пакетной передачи данных (GGSN) оконечно-транзитного узла связи стандартов GSM900/1800, UMTS; обслуживающего шлюза (S-GW) и шлюза взаимодействия с сетями, использующими технологию с коммутацией пакетов (PDN GW) оборудования коммутации сетей подвижной радиотелефонной связи стандарта LTE.

СИПД EPG выполняет следующие функции: измерение количества (объема) информации при приеме/передачи данных; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование с измерительными функциями шлюза EPG выполнено по модульному принципу: плата -кассета -кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком. Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. Данный тип конструкции оборудования с измерительными функциями шлюза EPG исключает возможность бесконтрольной выемки плат, кассет, кассетных модулей и обеспечивает ограничение несанкционированного доступа к процессору и устройствам хранения.

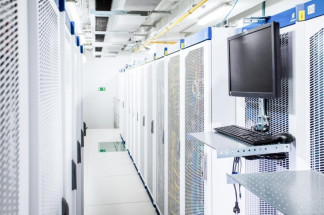

Внешний вид оборудования представлен на рисунках 1 - 3.

Индицирование серийного номера осуществляется на экране ПЭВМ управления СИПД при участии технического персонала, обслуживающего СИПД, в соответствии с эксплуатационной документацией на оборудование с измерительными функциями.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версий 2, 3, управляет функционированием оборудования.

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077 -2014.

ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Конструкция оборудования исключает возможность несанкционированного влияния на ПО (метрологически значимую часть ПО) и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Методы измерений» документа «Системы измерений передачи данных EPG. Руководство по эксплуатации. 5295-025-29420846-2021РЭ»

Нормативные документы

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии Стандарт предприятия 5295-025-29420846-2021СП
