| Номер в госреестре | 85288-22 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | ТС 012 |
| Изготовитель | Общество с ограниченной ответственностью "Термоавтоматика" (ООО "Термоавтоматика"), Московская обл., г. Мытищи |
| Год регистрации | 2022 |
| Срок свидетельства | 15.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления ТС 012 (далее - термопреобразователи) предназначены для измерений температуры твердых (металлических) тел, жидких и газообразных (химически неагрессивных к защитной арматуре) сред в различных областях промышленности.
Принцип действия термопреобразователя основан на свойстве платиновой или медной проволоки (чувствительного элемента) изменять свое сопротивление с изменением температуры.
Конструктивно термопреобразователь состоит из чувствительного элемента, корпуса, кабеля и защитного кожуха.
Чувствительный элемент термопреобразователя - провод из платиновой или медной проволоки. Концы чувствительного элемента припаиваются к токовыводам термометра. Корпус обеспечивает герметизацию внутренней поверхности термометра. К токовыводам термометра припаивается кабель.
Электрическая схема термопреобразователя - двух-, трёх-, четырехпроводная.
Термопреобразователи отличаются величиной сопротивления чувствительного элемента, диапазоном измерений, классом допуска и конструктивным исполнением.
Термопреобразователи являются однофункциональными, неремонтируемыми изделиями, состоят из чувствительного элемента (ЧЭ - термосопротивление) с защитной арматурой.
По способу защиты от поражения электрическим током термопреобразователи относятся к классу III по ГОСТ 12.2.007.0-75.
Вид климатического исполнения: У3 по ГОСТ 15150 -69, группа исполнения С4 по ГОСТ 12997-84 при температуре от минус 50 °С до плюс 60 °С.
Пломбировка термопреобразователя не предусмотрена. На шильд, прикрепленный к термопреобразователю указаны: товарный знак предприятия-изготовителя; обозначение термометра; условное обозначение НСХ; рабочий диапазон температур; класс допуска; дата выпуска (год и месяц), заводской номер. Нанесение знака утверждения типа и знака поверки на корпус невозможно.

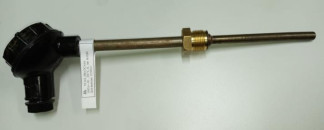

Фотографии общего вида термопреобразователя приведены на рисунке 1.
Е — Тип термопреобразователя
Код
Наименование....................................................................................................................................................................................................................................................................................
Коз защитной арматуры (023, 223.1)
Общепромышленного исполнения без крепления (014.2, ТС000.2, ТС889.1, 009.2)
Общепромышленного исполнения угловые (011 угловые)
Общепромышленного исполнения с передвижным штуцером (015.4,TC000.1,ТС рис-3, 017.3,2)
Общепромышленного исполнения с приварным штуцером (ТС017.1, 009.1, 017.3) Общепромышленного исполнения с неподвижным штуцером (014.3, 014.1) Общепромышленного исполнения с байонетным креплением
Для измерения температуры твердых тел (с пружиной; 015.3)
Для измерения температуры помещения (016)
Дня измерения температуры пищевых продуктов (013)
А
В
F
G
К
Дня измерения температуры в резиносмесителях и термопластавтоматах (011.1, 011.3) Для измерения температуры малогабаритных подшипников (015.1, 015.2)_
L
М
Виброустойчивого исполнения (108) (037Д)
Р
R
С керамическим загщтгным чехлом Взрывозащнщенного исполнения
Для морского регистра исполнение
F — Наружный диаметр
| Код | Наименование | |
| А | d=20 | |
| В | d=10 | |
| С | d=8 | |
| □ | d=6 | |
| Е | d=6 | |
| F | d=16 | |
| G | d=4 | |
| Н | d=12 | |
| 1 | d=5,5 | |
| J | d=1,5 | |
| К | d=7 | |
| L | d=5 | |
| М | d=4,5 | |
| N | d=3 | |
| Р | d=2 | |
| Q | d=6 | |
| R | d1=10/d2=8 | |
| S | d=5 | |
| т | d1=10/d2=6 | |
| и | d=10 | |
| V | d1 =20/d2=1 2 | |
| W | d1=10/d2=5/d3=4 a | |
| Y | d=20 (KTMC) | |
| Z | d-8/6 конусная арм. | |
| G - Способ коммутации | ||
| Код | Наименование | |
| А | ГЛ.01 - большая головка (фенопласт) | |
| В | ГЛ.02 - малая головка (фенопласт) | |
| С | ГЛ.03 -силуминовая головка | |
| D | ГЛ 04 - малая приварная головка | |
| Е | ГЛ 05 - головка в 016 корпус | |
| F | ГЛ.06 - головка для взрывозащиты * | |
| G | Провод ( М1^ФЭФ) | |
| Н | Провод ( Ml : с розеткой * | |
| 1 | Провод (МГТФЭС) | |
| J | Провод (МГТФЭС) с розеткой * | |
| К | Разъем 1 (2РМГ22Б4ШЗЕ2Б) | |
| L | Разьем 2 * | |
| М | Клеммная колодка | |
| N | Провод БФСЭ (Т=300) | |
| Р | Провод (МГТФЭФ | или МГТФЭС) |
| X | Без приспособления для коммутации | |
| R - | Способы крепления |
| Код | Наименование |
| А | М 20x1,5 |
| В | М 22x1,5 |
| С | М 27x2 |
| □ | М 16x1,5 |
| о | М 16x1,5 приварной |
| F | М 12x1,5 |
| G | М20х1,5 приварной |
| Н | М 12x1,25 |
| J | М 18x1,5 |
| К | М 8x1 |
| L | Байояет 1-1 dr^>=S 5ез упорной шайбы |
| М | Байонет 17 dnp=8 без упорной шайбы |
| N | Нар.М16x1,5-вн.Вх1 |
| Р | М 27x1,5 |
| V | Резьба по эскизу |
| S | Байонет 14 dnp=6 с упорной шайбой |
| W | Байонет 17 dnp=8 с упорной шайбой |
| X | Без крепления |
| Н - | Условное обозначение материала арматуры |
| Код | Наименование |
| А | Сталь 12Х18Н10Т - 800 "С |
| В | Сталь 10Х23Н18 - 1000 "С |
| С | |
| D | Сталь ХН45Ю - 1200 "С |
| Е | Медь М1 |
| F | Латунь J163, J1C59 |
| G | Керамика муллитокремнеземистая (МКР) |
| Н | Керамика высокоалюмооксидная (содержание 95-99% |
| 1 | Керамика высокоалюмооксидная (содержание >99%) |
| К | Сталь 20 |
| м | Латунь с никелевым покрытием |
| N | Сталь 20 с никелевым покрытием |
| Р | Сталь 20 с цинковым покрытием |
| R | Латунь с цинковым покрытием |
| X | Вез арматуры |
т
отсутствует.
Метрологические и технические характеристики термопреобразователей приведены в таблицах 1 -3.
НСХ, классы допуска, предел допускаемых значений основной погрешности преобразования, соответствуют таблице 1.
Основные технические характеристики приведены в таблице 3.
Номинальная статическая характеристика (НСХ) термопреобразователей соответствуют уравнениям, приведенным п. 5 ГОСТ 6651-2009.
Значения показателя тепловой инерции (Е«) при коэффициенте теплоотдачи практически равном бесконечности не более значений, приведенных в таблице 2.
Монтажная часть защитной арматуры ТС выдерживает испытания на прочность пробным давлением (Рпр) и на герметичность пробным давлением (Рпрг), значения которых приведены в таблице 2.
| Модификация ТС012 | Тип НСХ | а, °С-1 | Допуск, °С Диапазон измерений, °С | Класс допуска |
| ТС012-РА5# -##### ТС012-РА# -##### ТС012-Р5А# -##### ТС012-Р1А# -##### ТС012-НА# -##### TC012-FA# -##### ТС012-УА#-##### | Pt50 Pt100 Pt500 Pt1000 100П 50П 46П | 0,00385 0,00385 0,00385 0,00385 0,00391 0,00391 0,00391 | ±(0,15+0,002 • [t]) от -100 до +450 | А |
| ТС012-РВ5#-##### ТС012-РВ#-##### ТС012-Р5В#-##### ТС012-Р1В#-##### ТС012-НВ#-##### TC012-FB#-##### ТС012-УВ#-##### | Pt50 Pt100 Pt500 Pt1000 100П 50П 46П | 0,00385 0,00385 0,00385 0,00385 0,00391 0,00391 0,00391 | ±(0,3+0,005 [t]) от -189,35 до +660,00 | В |
| ТС012-РС5#-##### ТС012-РС#-##### ТС012-Р5С#-##### ТС012-Р1 С#-##### ТС012-НС#-##### ТС012-БС#-##### ТС012-УС#-##### | Pt50 Pt100 Pt500 Pt1000 100П 50П 46П | 0,00385 0,00385 0,00385 0,00385 0,00391 0,00391 0,00391 | ±(0,6+0,01[t]) от -189,35 до +660,00 | C |
| ТС012-БА# -##### ТС012-СА# -##### ТС012-WА# -##### | 100M 50M 53M | 0,00428 (0,00426) 0,00428 (0,00426) 0,00428 (0,00426) | ±(0,15+0,002 • [t]) от -50 до +120 | А |
| ТС012-БВ#-##### TC012-CB#-##### ТС012-WB#-##### | 100M 50M 53M | 0,00428 (0,00426) 0,00428 (0,00426) 0,00428 (0,00426) | ±(0,3+0,005 [t]) от -50 до +200 | В |
| ТС012-БС#-##### ТС012-CС#-##### ТС012-WС#-##### | 100M 50M 53M | 0,00428 (0,00426) 0,00428 (0,00426) 0,00428 (0,00426) | ±(0,6+0,01[t]) от -180 до +200 | C |
Примечание - t - измеренное значение температуры, а - температурный коэффициент термопреобразователя сопротивления.
| Конструктивное исполнение | Еда, с | Давление, МПа | ||
| Рпр | Рпрг | * Р | ||
| ТС 012 ###-MCFGF | 8 | - | - | - |
| ТС 012 ###-LDDGA | 8 | - | - | - |
| ТС 012 ###-LDKIGA | 8 | - | - | - |
| ТС 012 ###-JCXEA | 15 | - | - | - |
| ТС 012 ###-DDZAA | 40 | 15 | 10 | 10 |
| ТС 012 ###-DBAAA | 20 | 9,5 | 6,3 | 6,3 |
| ТС 012 ###-EACCA | 80 | 9,5 | 6,3 | 6,3 |
| ТС 012 ###-BDXAA | 40 | 0,6 | 0,4 | 0,4 |
| ТС 012 ###-FCGAA | 30 | 0,6 | 0,4 | 0,4 |
| ТС 012 ###-CDDGA | 8 | 0,2 | 0,1 | 0,1 |
| ТС 012 ###-KLXIA | 8 | 0,2 | 0,1 | 0,1 |
| ТС 012 ###-IBAGA | 8 | 0,2 | 0,1 | 0,1 |
| ТС 012 ###-GDSGA | 8 | 0,2 | 0,1 | 0,1 |
| ТС 012 ###-NCGKA | 9 | 35 | 25 | 25 |
| ТС 012 ###-R#### | 20 | 9,5 | 6,3 | 6,3 |
| ТС 012 ###-S#### | 20 | 9,5 | 6,3 | 6,3 |
Примечание - Еда - показатель тепловой инерции, Рпр - пробное давление, Рпрг - герметичность пробным давлением, Ру - условное давление, наибольшее избыточное, при котором допустима длительная работа арматуры.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр погружаемой части защитного корпуса (арматуры), мм | 5; 6; 8; 10; 20 |
| Длина монтажной части защитного корпуса, мм | от 10 до 3150 |
| Масса, кг | от 0,09 до 3,25 |
| Степень виброустойчивости по ГОСТ 12997-84 | N3 |
| Степень защиты ТС от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015 | IP 20; IP 54; IP 55; IP 65 |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность термопреобразователей
| Наименование | Обозначение | Количество, шт. |
| Термопреобразователь | ТС 012 | 1 шт. |
| Паспорт | ПС 4213-01223477532-14 | 1 экз. |
| Руководство по эксплуатации | РЭ 4211-01223477532-14 | 1 экз. (по требования заказчика) |
приведены в разделе 6 документа РЭ 4211-012-23477532-14 «Термопреобразователи сопротивления ТС 012»
ГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP).
ТУ 4211-012-23477532-14 «Термопреобразователи сопротивления ТС 012. Технические условия».
