| Номер в госреестре | 85290-22 |
| Наименование СИ | Мерники технические 1-го класса горизонтальные |
| Обозначение типа СИ | ММГ-1000У |
| Изготовитель | Ракитянский машиностроительный завод, Белгородская область, Ракитянский район, поселок Ракитное |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники технические 1-го класса горизонтальные ММГ-1000У (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно, мерники выполнены в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерников с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливаются в горизонтальное положение. К мерникам данного типа относятся мерники ММГ-1000У зав.№№ 4, 55, 60, 103.
По переднему конусу мерников на равных расстояниях расположены три крана для отбора проб и термометр.
Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу мерника методом гравировки, что обеспечивает возможность прочтения и сохранность указанной информации в процессе эксплуатации мерников.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку и фланцы мерника.
Общий вид мерников представлен на рисунках 1, 2, 3, 4.

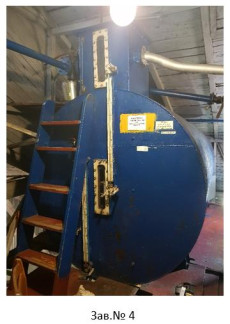

Зав.№ 4
Рисунок 1 - Общий вид мерника ММГ-1000У, зав.№ 4
Зав.№ 55
Рисунок 2 - Общий вид мерника ММГ-1000У, зав.№ 55
Зав. № 60
Рисунок 3 - Общий вид мерника ММГ-1000У, зав.№ 60
Зав.№ 103
Рисунок 3 - Общий вид мерника ММГ-1000У, зав.№ 60
3aB.N9 4
Рисунок 5 - Схема пломбировки мерника ММГ-1000У, зав.№ 4, от несанкционированного доступа, обозначение места нанесения знака поверки
Зав.№ 55
Зав. № 60
Рисунок 5 - Схема пломбировки мерника ММГ-1000У, зав.№ 60, от несанкционированного доступа, обозначение места нанесения знака поверки
Зав.№ 103
Рисунок 5 - Схема пломбировки мерника ММГ-1000У, зав.№ 103, от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики мерников ММГ-1000У, зав.№№ 4, 55, 60, 103
| Наименование характеристики | Значение | |||
| № 4 | № 55 | № 60 | № 103 | |
| Номинальная вместимость, дм3 | 11534,0 | 9995,0 | 9984,0 | 9968,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 | |||
Таблица 2 - Технические характеристики мерников ММГ-1000У, зав.№№ 4, 55, 60, 103
| Наименование характеристики | Значение | |||
| № 4 | № 55 | № 60 | № 103 | |
| Габаритные размеры (Длина х Диаметр 1 х Диаметр 2), мм, не более | 3850х2100 | 3430х2120 | 3430х2120 | 3430х2120 |
| Условия эксплуатации: | ||||
| - температура окружающего воздуха, °С | от +10 до +30 | |||
| - относительная влажность, % | от 30 до 80 | |||
| - атмосферное давление, кПа | от 84 до 106 | |||
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1-го класса горизонтальный ММГ-1000У | ММГ-1000У, зав.№ 4 | 1 шт. |
| Мерник технический 1-го класса горизонтальный ММГ-1000У | ММГ-1000У, зав.№ 55 | 1 шт. |
| Мерник технический 1-го класса горизонтальный ММГ-1000У | ММГ-1000У, зав.№ 60 | 1 шт. |
| Мерник технический 1-го класса горизонтальный ММГ-1000У | ММГ-1000У, зав.№ 103 | 1 шт. |
| Паспорт | 4 ПС | 1 шт. |
| Паспорт | 55 ПС | 1 шт. |
| Паспорт | 60 ПС | 1 шт. |
| Паспорт | 103 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспортов 4 ПС, 55 ПС, 60 ПС, 103 ПС.
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса горизонтальным ММГ-1000У
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
