| Номер в госреестре | 85291-22 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | ТРИТОН-С |
| Изготовитель | Общество с ограниченной ответственностью Компания "Систем Учета и Промышленной Автоматизации" (ООО Компания "СУПРА"), г. Кемерово; Общество с ограниченной ответственностью "ЭТАЛОН" (ООО "ЭТАЛОН"), г. Кемерово |
| Год регистрации | 2022 |
| Срок свидетельства | 15.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия ТРИТОН-С (далее - весы) предназначены для измерений массы транспортных средств, а также различных грузов при статическом взвешивании.
Весы состоят из грузоприёмного устройства (ГПУ), которое включает в себя одну или несколько весовых платформ (далее ВП) установленные на аналоговые или цифровые датчики, подключаемые посредствам электрических кабелей к устройству обработки аналого-цифровых данных (далее - УОАЦД) или терминалу(ам) или индикатору(ам) и далее к апаратно-программному комплексу (далее - АПК) с программным обеспечением (далее - ПО) выполненному на базе персонально компьютера или контроллера.
На ГПУ весов в зависимости от области применения могут устанавливаться различные приспособления/устройства такие как: защитное ограждения от внешних факторов, защита от попадания грязи, а также внешних осадков, ложементы и опоры для размещения грузов на ГПУ, различные механизмы для установки и снятия грузов, настил, различные конфигурации емкостей для взвешивания жидких сыпучих и любых других грузов.
При конфигурации весов, включающей в себя более одного терминала, индикатора, или применяются цифровые датчики или УОАЦД, используется АПК с установленным внешним ПО АПК «Весы автомобильные» где осуществляется окончательная обработка измерений, хранение информации и формирование отчётных форм.
В весах предусмотрены следующие основные устройства:
- полуавтоматическое устройство установки на нуль (ГОСТ OIML R76-1-2011, п.
Т.2.7.2.2);
- устройство первоначальной установки на нуль (ГОСТ OIML R76-1-2011, п.
Т.2.7.2.4);
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезистивных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический или цифровой сигнал, изменяющийся пропорционально массе взвешиваемого груза с выводом результатов измерений на устройства для их отображения и/или регистрации.
Весы выпускаются в нескольких модификациях ТРИТОН-С [Max]/[1]-[2]/[3], которые отличаются значением максимальных нагрузок в разных модификациях, типом используемых датчиков и типом терминалов, индикаторов или УОАД, количеством платформ в ГПУ. Расшифровка обозначений модификаций весов приведена в таблице 1 .
| Таблица 1 | - Обозначение модификаций весов | |
| Позиция | Обозначение | Расшифровка |
| [Max] | 30; 40; 60; 80; 100; 150; 200; 250; 300; 350; 400 | Максимальная нагрузка при взвешивании в статике (Max), т |
| [1] | 1; 2; 3; 4;5;6;7;8; | Количество платформ в ГПУ, шт. |
| [2] | CI; VTE; Х-Используются цифровые датчики | Тип терминала/индикатора: CI - терминал весоизмерительный CI-600D (регистрационный номер 54472-13 производство фирмы «CAS Corporation Ltd», Республика Корея); CI - индикатор весоизмерительный CI-600A (регистрационный номер 68370-17 производство фирмы «CAS Corporation Ltd», Республика Корея); Тип УОАЦД: VTE - ПВИ (ООО «ЭТАЛОН», ООО Компания «СУПРА») |
| [3] | C; H; W; Z; R; | Тип датчика: C - модификации С16А, С 16i (регистрационный номер 60480-15, производство фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер 67871-17, производство фирмы «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co.», КНР); H модификация HM14H1, DHM14H1 (регистрационный номер 55371-19, 55634-19, производство фирмы «ZEMIC», Китай); W - модификация WBK, WBK-D (регистрационный номер 56685-14, 54471-13 производство фирмы «CAS Corporation Ltd», Республика Корея); Z - ZS (регистрационный номер 75819-19, производство фирмы «Keli sensing technology (Ningbo)CO., Ltd» Китай); R - RC3 (регистрационный номер 50843-12, производство фирмы «Flintec GmbH», Германия); |

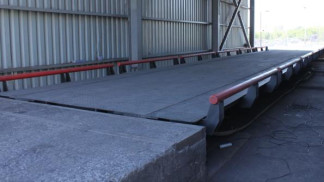

Общий вид ГПУ весов представлен на рисунке 1, 2 и 3.
В целях предотвращения доступа к узлам настройки (регулировки) весы пломбируются пломбой или пломбой в виде разрушаемой наклейки, доступ к параметрам регулировки и настройки возможен только при нарушении пломбы.
Схемы пломбировки весов от несанкционированного доступа приведены на рисунке 3 и 4.
........-Z3 Место нанесения пломбы
Терминал CI-600D, индикатор CI-600A
Рисунок 3 - Схемы пломбировки от несанкционированного доступа индикаторов/терминалов.
Место нанесения пломбы или пломбы в виде разрушаемой наклейки
Место нанесения пломбы или пломбы в виде разрушаемой наклейки
Место нанесения пломбы или пломбы в
виде разрушаемой наклейки
Заводской номер весов в числовом формате наносится ударным способом на маркировочную табличку, расположенную на ГПУ. Маркировочная табличка представлена на рисунке 5.
ПО весов представлено встроенным и метрологическим значимым ПО терминалов CI-600D, индикаторов CI-600A, автономным ПО АПК «Весы автомобильные».
Метрологический значимый модуль встроенного ПО индикаторов и терминалов имеет недоступный для считывания и записи исполняемый код. Идентификационным признаком ПО терминалов/индикаторов служит номер версии, который отображается на дисплее при включении терминала/индикатора или по запросу в режиме тестирования.
Для защиты от несанкционированного доступа и изменения параметров настройки и юстировки терминалов/индикаторов обеспечивается защитной пломбой, предотвращающей доступ к переключателю регулировки или к кнопке настройки. Схемы пломбировки терминалов/индикаторов и УОАЦД от несанкционированного доступа представлены на рисунке 2 и 3.
ПО терминалов/индикаторов не может быть модифицировано без нарушения защитной
пломбы.
В автономном ПО АПК «Весы автомобильные» метрологически значимая часть идентифицируется по номеру версии и контрольной сумме, которые отображаются на стартовом окне при запуске ПО, и содержится в электронном ключе APCScales.lib и защищена от преднамеренных и непреднамеренных изменений путём запрета считывания и записи данных в электронный ключ. Идентификационные данные ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| CI-600D | CI-600A | ПО АПК «Весы автомобильные» | |
| Идентификационное наименование ПО | CI-600D series firmware | _ | APCCarScales.exe |
| Номер версии (идентификационный номер) ПО | 1.00,1.01, 1.02, 1.03, 1.04 | 1.XX** | 1.0.0.1* |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | 8D27E8D8FDE1A4760EAA860BF1BBD17D | |
| Алгоритм вычисления цифрового идентификатора ПО | Отсутствуют | MD5 | |
| * - Номер версии метрологически значимой части APCScales.lib ** - «ХХ» - обозначение версии метрологически незначимой части ПО | |||
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «высокий».
Статическое взвешивание.
Класс точности по ГОСТ OIML R 76-1-2011....................................................................средний (III)
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервала нагрузки (m), пределов допускаемой погрешности (mpe) и число поверочных интервалов (n) приведены в таблице 3.
| Модификация | Max, т | Min, т | е = d, кг | n | Кол- во пл. | Для нагрузок m, т | mpe, кг |
| Тритон-С30/[1]-[2]/[3] | 30 | 0,2 | 10 | 3000 | От 1 до 2 | От 0,2 до 5 включ. | ±5 |
| Св. 5 до 20 включ. | ±10 | ||||||
| Св. 20 до 30 включ. | ±15 | ||||||
| Тритон-С30/[1]-[2]/[3] | 30 | 0,4 | 20 | 1500 | От 1 до 2 | От 0,4 до 10 включ. | ±10 |
| Св. 10 до 30 включ. | ±20 | ||||||
| Тритон-С30/[1]-[2]/[3] | 30 | 1 | 50 | 600 | От 1 до 2 | От 1 до 25 включ. | ±25 |
| Св. 25 до 30 включ. | ±50 | ||||||
| Тритон-С40/[1]-[2]/[3] | 40 | 0,4 | 20 | 2000 | От 1 до 2 | От 0,4 до 10 включ. | ±10 |
| Св. 10 до 40 включ. | ±20 | ||||||
| Тритон-С40/[1]-[2]/[3] | 40 | 1 | 50 | 800 | От 1 до 2 | От 1 до 25 включ. | ±25 |
| Св. 25 до 40 включ. | ±50 | ||||||
| Тритон-С60/[1]-[2]/[3] | 60 | 0,4 | 20 | 3000 | От 1 до 3 | От 04 до 10 включ. | ±10 |
| Св. 10 до 40 включ. | ±20 | ||||||
| Св. 40 до 60 включ. | ±30 | ||||||
| Тритон-С60/[1]-[2]/[3] | 60 | 1 | 50 | 1200 | От 1 до 3 | От 1 до 25 включ. | ±25 |
| Св. 25 до 60 включ. | ±50 | ||||||
| Тритон-С60/[1]-[2]/[3] | 60 | 2 | 100 | 600 | От 1 до 3 | От 2 до 50 включ. | ±50 |
| Св. 50 до 60 включ. | ±100 | ||||||
| Тритон-С80/[1]-[2]/[3] | 60 | 0,4 | 20 | 3000 | От 1 до 4 | От 0,4 до 10 включ. | ±10 |
| Св. 10 до 40 включ. | ±20 | ||||||
| Св. 40 до 60 включ. | ±30 | ||||||
| 80 | 60 | 50 | 1600 | Св. 60 до 80 включ. | ±50 | ||
| Тритон-С80/[1]-[2]/[3] | 80 | 1 | 50 | 1600 | От 1 до 4 | От 1 до 25 включ. | ±25 |
| Св. 25 до 80 включ. | ±50 | ||||||
| Тритон-С80/[1]-[2]/[3] | 80 | 2 | 100 | 800 | От 1 до 4 | От 2 до 50 включ. | ±50 |
| Св. 50 до 80 включ. | ±100 | ||||||
| Тритон-С100/[1]-[2]/[3] | 100 | 1 | 50 | 2000 | От 1 до 4 | От 1 до 25 включ. | ±25 |
| Св. 25 до100 включ. | ±50 | ||||||
| Тритон-С100/[1]-[2]/[3] | 100 | 2 | 100 | 1000 | От 1 до 4 | От 2 до 50 включ. | ±50 |
| Св. 50 до 100 включ. | ±100 | ||||||
| Тритон-С150/[1]-[2]/[3] | 150 | 1 | 50 | 3000 | От 1 до 4 | От 1 до 25 включ. | ±25 |
| Св.25 до 100 включ. | ±50 | ||||||
| Св.100 до 150 включ. | ±75 | ||||||
| Тритон-С150/[1]-[2]/[3] | 150 | 2 | 100 | 1500 | От 1 до 4 | От 2 до 50 включ. | ±50 |
| Св. 50 до 150 включ. | ±100 | ||||||
| Тритон-С150/[1]-[2]/[3] | 150 | 4 | 200 | 750 | От 1 до 4 | От 4 до 100 включ. | ±100 |
| Св. 100 до 150 включ. | ±200 |
| Модификация | Мах, т | Min, т | е = d, кг | n | Кол- во пл. | Для нагрузок m, т | mpe, кг |
| Тритон-С200/[1]-[2]/[3] | 150 | 1 | 50 | 3000 | От 1 до 6 | От 1 до 25 включ. | ±25 |
| Св. 25 до 100 включ. | ±50 | ||||||
| Св.100 до 150 включ. | ±75 | ||||||
| 200 | 150 | 100 | 2000 | Св.150 до 200 включ. | ±100 | ||
| Тритон-С200/[1]-[2]/[3] | 200 | 2 | 100 | 2000 | От 1 до 6 | От 2 до 50 включ. | ±50 |
| Св. 50 до 200 включ. | ±100 | ||||||
| Тритон-С200/[1]-[2]/[3] | 200 | 4 | 200 | 1500 | От 1 до 6 | От 4 до 100 включ. | ±100 |
| Св. 100 до 200 включ. | ±200 | ||||||
| Тритон-С250/[1]-[2]/[3] | 250 | 2 | 100 | 2500 | От 1 до 6 | От 2 до 50 включ. | ±50 |
| Св. 50 до 200 включ. | ±100 | ||||||
| Св.200 до 250 включ. | ±150 | ||||||
| Тритон-С250/[1]-[2]/[3] | 250 | 4 | 200 | 1250 | От 1 до 6 | От 4 до 100 включ. | ±100 |
| От 100 до 250 включ. | ±200 | ||||||
| Тритон-С300/[1]-[2]/[3] | 300 | 2 | 100 | 3000 | От 1 до 6 | От 2 до 50 включ. | ±50 |
| Св. 50 до 200 включ. | ±100 | ||||||
| Св. 200 до 300 включ. | ±150 | ||||||
| Тритон-С350/[1]-[2]/[3] | 300 | 2 | 100 | 3000 | От 1 до 8 | От 2 до 50 включ. | ±50 |
| Св. 50 до 200 включ. | ±100 | ||||||
| Св. 200 до 300 включ. | ±150 | ||||||
| 350 | 300 | 200 | 1750 | Св. 300 до 350 включ. | ±300 | ||
| Тритон-С400/[1]-[2]/[3] | 400 | 4 | 200 | 2000 | От 1 до 8 | От 4 до 100 включ. | ±100 |
| Св. 100 до 400 включ. | ±200 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 4 - Метрологические характеристики весов
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Показания индикации массы, не более | Мах+9е |
| Диапазон установки на нуль (суммарный), % от Max, не более | 4 |
| Диапазон первоначальной установки нуля, % от Max, не более | 20 |
Таблица 5 - Технические характеристики.
| Наименование характеристики | Значение |
| Диапазон рабочих температур ГПУ весов, °С: - c датчиками типа С16А, СШ - c датчиками типа WBK, класс точности С3 - c датчиками типа ZS, WBK-D - c датчиками типа HM14H1, DHM14H1 - c датчиками типа RC3 | от -50 до +50 от -40 до +50 от -40 до +40 от -30 до +40 от -10 до +40 |
| Диапазон рабочих температур, °С. - Рабочий диапазон индикаторов/терминалов; - Особый диапазон рабочих температур АПК (по заказу); - Особый диапазон рабочих температур УОАЦД; | от -10 до +40 от +10 до +40(от -50 до +50) от -50 до +50 |
| Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Гц | 220 50 ± 1 |
| Габаритные размеры ГПУ весов, мм, не более - высота | 2000 |
| - ширина | 15000 |
| - длинна | 32000 |
| Масса ГПУ весов, кг, не более | 40000 |
| Значение вероятности безотказной работы весов за 2000 ч | 0,95 |
| Средний срок службы, лет, не менее | 15 |
Наносится на маркировочную табличку, расположенную на ГПУ весов, и типографским способом на титульные листы эксплуатационной документации.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Весы в сборе или в разукомплектованном виде для целей транспортировки | 1 комплект |
| ПК с установленным ПО АПК «Весы автомобильные», Руководство пользователя | 1 (при наличии в комплекте поставки) |
| Руководство по эксплуатации весов ЭТАЛ.404522.021РЭ | 1 |
| Паспорт на весы ЭТАЛ.404522.021ПС | 1 |
| Руководство по эксплуатации на прибор или терминал | 1 |
изложены в разделе «Описание и работа» ЭТАЛ.404522.021РЭ «Весы неавтоматического действия ТРИТОН-С». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к весам неавтоматического действия ТРИТОН-С
Приказ Росстандарта № 2818 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R-76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ТУ 28.29.31-002-16726696-2021 Весы неавтоматического действия ТРИТОН-С. Технические условия
| Зарегистрировано поверок | 25 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
