Системы измерительные "СТАЛКЕР", 85300-22

Назначение

Системы измерительные «СТАЛКЕР» (далее - системы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (ТС) в зоне контроля по видеокадрам и радиолокационным методом, скорости движения ТС на контролируемом участке дороги по видеокадрам, измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат систем.

Описание

Принцип действия систем при измерении скорости движения ТС в зоне контроля по видеокадрам основан на измерении расстояния, пройденного ТС в зоне контроля системы за определенный интервал времени.

Принцип действия систем при измерении скорости движения ТС на контролируемом участке по видеокадрам основан на измерении времени, затраченному данным ТС, для преодоления участка пути. Длина участка складывается из определяемого при установке расстояния между точками расположения систем и измеренного пути ТС в зонах контроля систем на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации ТС системами. Для измерения скорости движения ТС по видеокадрам на контролируемом участке необходимы, как минимум, две системы.

Принцип действия систем при измерении скорости ТС в зоне контроля радарным методом основан на измерении разности частоты высокочастотных сигналов при отражении от ТС, находящегося в зоне контроля (эффект Доплера).

Принцип действия систем при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав систем, автоматической синхронизации шкалы времени систем с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые системой.

Системы соответствуют ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования» в части пп. 5.3 - 5.5.

Режим работы систем круглосуточный.

Конструктивно системы выпускаются в двух модификациях, отличающихся, наличием радиолокационного модуля и расположением ИК-прожектора. Модификации систем имеют обозначение «В» и «Р».

В состав систем модификации «В» входят: IP видеокамера, управляющий контроллер, модуль обеспечения взаимодействия аппаратных компонентов, GPS-ГЛОНАСС модуль, LTE роутер и ИК-прожектор, расположенные внутри корпуса систем.

В состав систем модификации «Р» входят: IP видеокамера, радиолокационный модуль, управляющий контроллер, модуль обеспечения взаимодействия аппаратных компонентов, GPS-ГЛОНАСС модуль, LTE роутер, расположенные внутри корпуса систем и ИК-прожектор, расположенный снаружи корпуса системы.

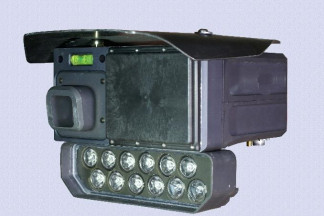

Общий вид систем представлены на рисунках 1, 2.

Схема пломбировки систем от несанкционированного доступа и обозначение места нанесения знака утверждения типа систем представлены на рисунке 3.

Схема пломбирования систем относительно крепежа представлена на рисунке 4.

Заводской номер наносится типографским способом на шильдик, расположенный на тыльной стороне корпуса систем. Формат нанесения заводского номера буквенно-числовой. Пример маркировки систем представлен на рисунке 5.

«СТАЛКЕР» мод. «Р»

Дата изготовления 10.09.2020
