| Номер в госреестре | 85304-22 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | HDO6000BR |
| Изготовитель | Teledyne LeCroy, Inc., США |
| Год регистрации | 2022 |
| Срок свидетельства | 15.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые HDO6000BR (далее по тексту - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Осциллографы имеют четыре входных канала. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Осциллографы выпускаются в виде следующих модификаций: HD06034BR, HD06054BR, HD06104BR, HD06054BR-MS, HD06104BR-MS.
Модификации осциллографов отличаются полосой пропускания. В модификациях HD06054BR-MS, HD06104BR-MS имеется встроенный логический анализатор.
Осциллографы могут комплектоваться дополнительными программными и аппаратными опциями.
На передней панели осциллографов расположен сенсорный жидко-кристаллический дисплей, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора (для модификаций HD06054BR-MS, HD06104BR-MS), выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, кнопки и регуляторы для управления, выбора режимов и установки параметров.
На боковой панели расположены: разъемы интерфейсов USB, Ethernet, HDMI, Display Port, выход на внешние динамики.
На задней панели расположены: разъем вход/выход опорной частоты, разъем выхода дополнительных сигналов синхронизации и допускового контроля, разъем сети питания, интерфейс USBTMC. Разъем генератора сигналов произвольной формы присутствует только при установленной аппаратной опции «HDO6KB-AFG».

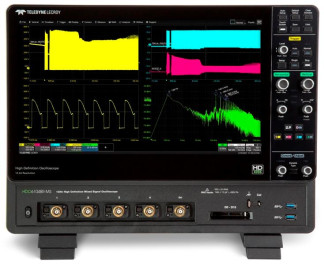

Общий вид осциллографов приведен на рисунке 1.
Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо на задней панели, закрывающее головку винта крепления корпуса, которое может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Заводской (серийный) номер наносится на наклейку, расположенную на задней панели осциллографов.
Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | XStreamDSO |
| Номер версии (идентификационный номер ПО) | не ниже 9.0.0.0 |
Таблица 2 - Метрологические характеристики осциллографов
| Наименование характеристики | Модификации | Значение | |
| Канал вертикального отклонения | |||
| Входное сопротивление, Ом (переключаемое) | все модификации | 50 (±2 %) 1106 (±2 %) | |
| Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | все модификации | от 1 до 1103 от 1 до 1104 | |
| Максимальное входное напряжение, В - среднее квадратическое значение переменного напряжения при входном сопротивлении 50 Ом - переменное напряжение (пиковое значение) частотой менее 10 кГц, с постоянной составляющей, при входном сопротивлении 1 МОм | все модификации | 5 400 | |
| Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % | все модификации | ±0,5 | |
| Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц при уровне постоянного смещения Цж = 0 В, мВ | все модификации | ±(0,005 8Ко+0,001) | |
| Полоса пропускания по уровню -3 дБ, МГц, не менее (при Rвх=50 Ом) | HD06034BR | 350 | |
| HD06054BR, HD06054BR-MS | 500 | ||
| HD06104BR, HD06104BR-MS | 1000 | ||
| Время нарастания переходной характеристики, пс, не более (при Rвх=50 Ом) | HD06034BR | 1000 | |
| HD06054BR, HD06054BR-MS | 700 | ||
| HD06104BR, HD06104BR-MS | 450 | ||
| Диапазоны установки постоянного смещения, В (при Rвх=50 Ом в диапазонах установки коэффициента отклонения) | от 1 до 4,95 мВ/дел | все модификации | ±1,6 |
| от 5 до 9,9 мВ/дел | ±4 | ||
| от 10 до 19,8 мВ/дел | ±8 | ||
| от 20 мВ/дел до 1 В/дел | ±10 | ||
| Диапазон установки постоянного смещения, В (при ^^вх^ 1 МОм в диапазонах установки коэффициента отклонения) | от 1 до 4,95 мВ/дел | все модификации | ±1,6 |
| от 5 до 9,9 мВ/дел | ±4 | ||
| от 10 до 19,8 мВ/дел | ±8 | ||
| от 20 до 100 мВ/дел | ±16 | ||
| от 102 до 198 мВ/дел | ±80 | ||
| от 200 мВ/дел до 1 В/дел | ±160 | ||
| от 1,02 до 10 В/дел | ±400 | ||
| Наименование характеристики | Модификации | Значение |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, В | все модификации | ±(0,005•8•Ко+0,01•|Uсм|+ +0,0002^см max|+0,001) |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициентов развертки, с/дел (при стандартной длине записи) | все модификации | от 110-10 до 5-103 |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5f | все модификации | ±2,5 •Ю-6 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с | все модификации | ±^^Тизм +0,06/F дискр) |
| Примечания Явх - значение входного сопротивления каналов осциллографа, Ом; Ко - коэффициент отклонения, В/дел; исм - установленное значение напряжения постоянного смещения, В; исм max - максимальное значение диапазона напряжения постоянного смещения, В; 5f - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с; Fдискр - частота дискретизации, Гц. | ||
Таблица 3 - Метрологические и технические характеристики встроенного цифрового
| логического анализатора (для модификаций HDO6054BR-M | [S, HDO6104BR-MS) |
| Наименование характеристики | Значение |
| Число входных цифровых каналов | 16 |
| Максимальная входная частота сигнала, МГц | 250 |
| Максимальная частота дискретизации, МГц | 1250 |
| Максимальная длина записи, МБ - стандартная - опция L - опция XL | 50 100 125 |
| Пороговые уровни срабатывания | TTL, ECL, CMOS, PECL, LVDS, или определяемый пользователем |
| Пределы установки уровня срабатывания, определяемого пользователем, В | ±10 |
| Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В | ±(0,03-|UI|+0,1+D/2) |
| Максимальное входное напряжение, В (пиковое значение) | ±30 |
| Примечания U - установленный уровень срабатывания, В D - установленный гистерезис, В | |
Таблица 4 - Метрологические и технические характеристики встроенного генератора (только при установленной аппаратной опции «HDO6KB-AFG»)_
| Наименование характеристики | Значение |
| Форма сигнала | Синусоидальная, меандр, треугольная (пилообразная), импульсная, шум, постоянный уровень, произвольная |
| Количество каналов | 1 |
| Выходное сопротивление, Ом | 50 (±2 %) |
| Диапазон частот, Гц, для форм сигнала: - синусоидальный, шум (- 3 дБ) - меандр, импульсный - треугольный (пилообразный) - произвольный | от 110'6 до 2,5107 от 1-10-6 до 1-107 от 110-6 до 3 105 от 110'6 до 3 106 |
| Разрешающая способность, мкГц | 1 |
| Пределы допускаемой относительной погрешности установки частоты | ±5 10'5 |
| Диапазон установки уровня выходного сигнала, Вп-п - на нагрузке 50 Ом - на нагрузке 1 МОм | от 2-10-3 до 3 от 4-10-3 до 6 |
| Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 1 кГц, В | ±(0,035 Цп-п+0,001) |
| Неравномерность амплитудно-частотной характеристики относительно уровня сигнала на частоте 1 кГц, дБ, не более | ±0,5 |
| Диапазон установки напряжения постоянного смещения (DC), В - на нагрузке 50 Ом - на нагрузке 1 МОм | ±1,5 ±3 |
| Пределы допускаемой абсолютной погрешности установки напряжения постоянного смещения, В | ±(0,01-1^1+0,003) |
| Длительность фронта и среза меандра и импульсного сигнала, нс, не более | 24 |
| Примечания Вп-п - размах напряжения, В Цп-п - установленный уровень сигнала (размах), Вп-п Цм - установленное значение напряжения постоянного смещения, В | |
Таблица 5 - Основные технические характеристики осциллографов (для всех модификаций)
| Наименование характеристики | Значение характеристики |
| Число входных аналоговых каналов | 4 |
| Максимальная частота дискретизации на канал в реальном времени, ГГ ц | 10 |
| Длина записи (на канал), МБ | |
| - стандартная | 50 |
| - опция L | 100 |
| - опция XL | 250 |
| Наименование характеристики | Значение характеристики |
| Разрешение по вертикали, бит - в режиме реального времени - в режиме использования функции ERES | 12 15 |
| Напряжение питающей сети, В | от 100 до 240 (±10 %) |
| Частота напряжения питания, Г ц | 50 (±5 %), 60 (±5 %), 400(±5 %) |
| Потребляемая мощность, Вт, не более | 320 |
| Габаритные размеры, мм, не более (ширина х высота х глубина) | 445x352x170 |
| Масса, кг, не более | 9,8 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +18 до +28 80 |
| Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха, %, не более - при температуре окружающей среды не более +30 °C - при температуре окружающей среды св. +30 до +40 °C | от +5 до +40 90 50 |
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность осциллографов цифровых HD06000BR
| Наименование | Обозначение | Количество, шт. |
| Осциллограф цифровой | HD06034BR (HD06054BR, HD06104BR, HD06054BR-MS, HD06104BR-MS) | 11) |
| Сетевой кабель | - | 1 |
| Осциллографический пробник | - | 4 |
| Логический пробник (только для модификаций HD06054BR-MS, HD06104BR-MS) | - | 1 |
| Руководство по эксплуатации на CD-диске | - | 1 |
| Примечание 1) Модификация по заказу | ||
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 31.12.2019 № 3463 Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения Техническая документация изготовителя Teledyne LeCroy, Inc., США
