| Номер в госреестре | 85313-22 |
| Наименование СИ | Установка для поверки измерительных антенн |
| Обозначение типа СИ | П1-31 |
| Изготовитель | Общество с ограниченной ответственностью "Электронные системы контроля" (ООО "ЭСКо"), г. Москва, Зеленоград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для поверки измерительных антенн П1-31 (далее - установка П1-31) предназначена для создания (возбуждения) переменного электромагнитного поля с известными значениями плотности потока энергии (далее - ППЭ).
Воспроизводимой физической величиной является среднее значение ППЭ, [Вт-м-2], в плоской электромагнитной волне.
Принцип действия установки П1 -31 основан на измерении заданном расстоянии ППЭ, создаваемой излучающей антенной, с помощью эталонной приемной антенной.
Конструктивно установка П1-31 состоит из комплекта излучающих антенн, комплекта эталонных антенн, двух стоек с опорно-поворотными механизмами, комплекта вспомогательного оборудования и комплекта соединительных кабелей.
Излучающая антенна совместно с генератором из комплекта вспомогательного оборудования на заданном значении частоты и выходной мощности генератора возбуждает электромагнитное поле, которое характеризуется ППЭ.
Измерение ППЭ на выбранном расстоянии от излучающей антенны выполняется с помощью эталонной антенны, подключаемой к измерителю мощности из комплекта вспомогательного оборудования.
Стойки с опорно-поворотными механизмами позволяют устанавливать горизонтальную или вертикальную поляризацию электромагнитного поля, а также проводить юстировку антенн по высоте и угловым положениям относительно оси излучающей антенны.
Поверка измерительных антенн с помощью установка П1 -31 выполняется методом замещения.
Вначале выполняется измерение ППЭ с помощью эталонной антенны на выбранном расстоянии от излучающей антенны и заданном значении частоты. Далее, на место эталонной антенны устанавливают поверяемую антенну и выполняют измерение ППЭ с ее помощью.
Общий вид установки П1 -31 с антеннами логопериодическими ЛА-2-01Э и ЛА-2-01 представлен на рисунке 1.
Общий вид установки П1 -31 с антеннами логопериодическими ЛА-2-02Э и ЛА-2-02 представлен на рисунке 2.
Общий вид установки П1-31 с антеннами рупорная РА-18Э и РА-18 представлен на рисунке 3.
Общий вид комплекта вспомогательного оборудования представлен на рисунке 4.
Схема пломбировки антенн рупорных РА-18Э и РА-18 от несанкционированного доступа представлена на рисунке 6.
Пломбировка от несанкционированного доступа антенн логопериодических ЛА-2-01Э и ЛА-2-01, антенн логопериодических ЛА-2-02Э и ЛА-2-02 не требуется.
Места нанесения заводских номеров и знака утверждения типа представлены на рисунках 5 - 7.

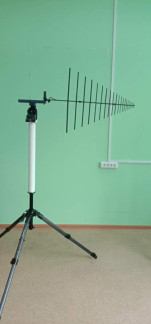

а) - антенна ЛА-2-01 Э б) - антенна ЛА-2-01
Рисунок 1 - Общий вид установки П1 -31 с антеннами логопериодическимиЛА-2-01Э и ЛА-2-01
а) - антенна РА-18Э 1 о; - антенна га-is
Рисунок 3 - Общий вид установки П1 -31 с антеннами рупорными РА-18Э и РА-18
1 - место пломбировки от несанкционированного доступа
2 - место нанесения знака утверждения типа
3 - место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот воспроизведения ППЭ, ГГц | от 0,3 до 18 включ. |
| Диапазон воспроизведения ППЭ, мкВт-см-2 | от 0,1 до 10 включ. |
| Пределы допускаемой относительной погрешности воспроизведения ППЭ, % | ±12 |
| Эффективная площадь антенн логопериодических ЛА-2-01Э и ЛА-2-01, см2 | от 4450 до 30 |
| Эффективная площадь антенн логопериодических ЛА-2-02Э и ЛА-2-02, см2 | от 400 до 3 |
| Эффективная площадь антенн рупорных РА-18Э и РА-18, см2 | от 50 до 43 |
| КСВН антенны логопериодической ЛА-2-01, антенны логопериодической ЛА-2-02, антенны рупорной РА-18, не более | 2,0 |
| КСВН антенны логопериодической ЛА-2-01 Э, антенны логопериодической ЛА-2-02Э, антенны рупорной РА-18Э, не более | 1,6 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Эффективная площадь поверяемых антенн, см2, не более | 600 |
| Параметры электрического питания | |
| напряжение питания сети переменного тока, В | от 209 до 231 |
| частота промышленной сети, Гц | от 49,5 до 50,5 |
| Габаритные размеры, мм, не более помещение, где расположена установка П1 -31 | |
| длина | 6000 |
| ширина | 6000 |
| высота | 3000 |
| антенны логопериодические ЛА-2-01 и ЛА-2-01Э | |
| длина | 830 |
| ширина | 590 |
| высота | 70 |
| антенны логопериодические ЛА-2-02 и ЛА-2-02Э | |
| длина | 580 |
| ширина | 190 |
| высота | 30 |
| антенны рупорные РА-18 и РА-18Э | |
| длина | 630 |
| ширина | 80 |
| высота | 80 |
| Наименование характеристики | Значение |
| Масса, кг, не более | |
| антенны логопериодические ЛА-2-01 и ЛА-2-01Э | 1,2 |
| антенна логопериодические ЛА-2-02 и ЛА-2-02Э | 2,2 |
| антенны рупорные РА-18 и РА-18Э | 2,5 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от +15 до +25 |
| относительная влажность окружающего воздуха, %, не более | 75 |
| атмосферное давление, кПа (мм рт.ст.) | от 84,0 до 106,0 |
| (от 630 до 795) |
наносится на титульные листы документов П1-31-РЭ «Установка для поверки измерительных антенн П1 -31. Руководство по эксплуатации» и П1-31-ФО «Установка для поверки измерительных антенн П1 -31. Формуляр» типографским способом и на шильдики на корпусах антенн, входящих в комплект установки П1 -31.
Таблица 3 - Комплектность установки П1 -31
| Наименование | Обозначение | Количество |
| 1 Установка для поверки измерительных антенн П1 -31, зав. № 01, | 1 шт. | |
| в составе: | - | |
| 1.1 Комплект излучающих антенн в составе: | - | 1 шт. |
| - антенна логопериодическая ЛА-2-01, зав. № 2001 | - | 1 шт. |
| - антенна логопериодическая ЛА-2-02, зав. № 2001 | - | 1 шт. |
| - антенна рупорная РА-18, зав. № 2001 | - | 1 шт. |
| 1.2 Комплект эталонных антенн в составе: | - | 1 шт. |
| - антенна логопериодическая ЛА-2-01 Э, зав. № 2002 | - | 1 шт. |
| - антенна логопериодическая ЛА-2-02Э, зав. № 2002 | - | 1 шт. |
| - антенна рупорная РА-18Э, зав. № 2002 | - | 1 шт. |
| 1.3 Стойка с опорно-поворотными механизмами СТ-2 | - | 2 шт. |
| 1.3 Комплект вспомогательного оборудования | - | 1 шт. |
| 1.4 Комплект соединительных кабелей | - | 1 шт. |
| 2 Дальномер лазерный GLM 40, зав. № 028231890 | - | 1 шт. |
| 3 Уровень лазерный ADA CUBE MINI, зав. № А00461 | - | 1 шт. |
| 4 Руководство по эксплуатации | П1-31-РЭ | 1 экз. |
| 5 Формуляр | П1-31-ФО | 1 экз. |
П1-31
| Наименование вспомогательного оборудования (требуемые характеристики) | Рекомендуемый тип | Количество | Назначение |
| Генератор сигналов высокочастотный, диапазон частот от 0,3 до 18 ГГц, выходная мощность не менее 5 дБ (1 мВт) | Agilent E8257D-520 | 1 шт. | Задающий генератор для излучающих антенн на частотах от 0,3 до 18 ГГц |
| Измеритель мощности оконечного типа, диапазон частот от 0,3 до 18 ГГц, диапазон измерений мощности от минус 50 до плюс 20 дБ (1 мВт), пределы допускаемой относительной погрешности ±5 % | Agilent E9304 | 1 шт. | Измерение мощности на выходе эталонных и поверяемых антенн |
| Усилитель мощности, диапазон частот от 0,3 до 1 ГГц, 10 Вт | Teseq CBA 1G-018 | 1 шт. | Усиление мощности задающего генератора в частотном диапазоне от 0,2 до 1 ГГц |
| П р и м е ч а н и я 1 Допускается использовать аналогичное вспомогательное оборудование вместо указанного в таблице 4 при условии удовлетворения им требуемым характеристикам. 2 Средства измерений из комплекта вспомогательного оборудования должны быть зарегистрированы Федеральном информационном фонде по обеспечению единства измерений и иметь действующие свидетельства о поверке. | |||
приведены в разделах 5 и 8 документа «Установка для поверки измерительных антенн П1 -31. Руководство по эксплуатации П1 -31-РЭ».
ГОСТ Р 8.574-2000. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
