| Номер в госреестре | 85314-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TG 145 |
| Изготовитель | Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TG 145 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения.
Принцип действия трансформаторов тока TG 145 основан на явлении электромагнитной индукции переменного тока. Ток в первичной обмотке создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается переменный ток пропорциональный току первичной обмотки. Функция трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы тока TG 145 имеют опорную конструкцию с металлическим корпусом, который смонтирован на изоляторе из высокопрочного фарфора или композиционного материала. Магнитопроводы, первичная и вторичная обмотки расположены в головной части.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные магнитопроводы со вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформатора. Рабочее положение трансформатора тока - вертикальное.
К трансформаторам данного типа относятся трансформаторы тока TG 145 с серийными №№ 00318, 00067, 00084, 00155, 00154, 00156, 00065, 00070, 00445.
Трансформаторы тока расположены на территории подстанций ООО "Башкирэнерго".
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.

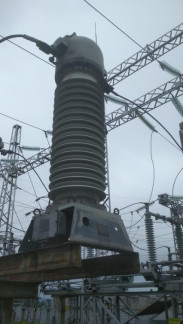

Общий вид трансформаторов тока TG 145 представлен на рисунке 1.
отсутствует
Т аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Номинальный ток первичной обмотки, А | 300-600-1200 |
| Номинальный ток вторичной обмотки, А | 5 |
| Номинальная частота, Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,2 |
| Номинальная нагрузка, В'А | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, не более, кг | 580 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | У1 (от -45 до +40) |
| - температура окружающего воздуха, °С - для трансформатора тока сер. № 00318 | УХЛ1 (от -60 до +40) |
| Наработка на отказ, ч | 180 000 |
наносится на титульный лист паспорта типографическим способом.
| Таблица 3 - Комплектность трансфо | рматоров тока TG 145 | |
| Наименование | Обозначение | Количество |
| Трансформатор тока | TG 145 | 9 шт. |
| Паспорт | - | 9 экз. |
| Формуляр | - | 9 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 2 "Принцип действия и конструкция" документа «Трансформатор тока TG 145. Руководство по эксплуатации».
Приказ Росстандарта от 27 декабря 2018 года № 2768 "Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока".
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
