Трансформаторы тока GS-12c, 85315-22

Назначение

Трансформаторы тока GS-12c (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты

и управления, для изолирования цепей вторичных соединений от высокого напряжения.

Описание

Принцип действия трансформаторов тока GS-12c основан на преобразовании    переменного    тока    промышленной    частоты

в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Трансформаторы тока GS-^с являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется к контактным площадкам с помощью болтов М12 для каждой шины. Трансформаторы выпускаются с двумя вторичными обмотками. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора Для крепления к выводам вторичной обмотки используются болты М5 или М6. На основании имеются отверстия для крепления трансформатора и клемма для заземления с винтом М8. Коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.

К трансформаторам данного типа относятся трансформаторы тока GS-^с с серийными №№ 78/49381; 78/49376; 78/49380; 78/49336; 78/49352; 78/32513; 78/32511; 78/32514; 78/32498; 78/32479; 78/32481; 78/44436; 78/44386; 78/44352; 78/44439; 78/44377; 78/44829; 78/44831; 78/44838.

Трансформаторы тока расположены на территории ПС Каран ПО КЭС ООО "Башкирэнерго".

Серийный номер наносится на табличку технических данных трансформатора ударным способом.

Нанесение знака поверки на трансформатор не предусмотрено. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.

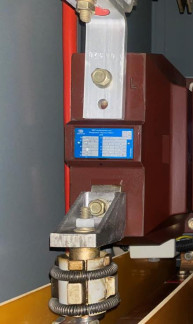

Общий вид трансформаторов тока GS-^с представлен на рисунке 1.

Программное обеспечение

отсутствует

Технические характеристики

Т аблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографическим способом.

Комплектность

Сведения о методах измерений

приведены в п. 2 документа «Трансформатор тока GS-12c. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 27 декабря 2018 года № 2768 "Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока".
