Трансформаторы тока ТФЗМ 110Б, 85316-22

Назначение

Трансформаторы тока ТФЗМ 110Б (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения.

Описание

Принцип действия трансформаторов основан на преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Конструктивно трансформаторы состоят из металлического резервуара, расположенного в верхней части трансформаторов и находящегося под напряжением первичной обмотки. Металлический резервуар закреплен на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичных обмоток трансформаторов расположены в нижней части корпуса, закрыты защитной металлической крышкой с целью ограничения доступа к измерительной цепи и подключены к клеммам, размещенным в контактной коробке на корпусе трансформаторов. Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора. Компенсатор объема масла представляет собой тонкостенный стальной цилиндр с маслоуказателем. Трансформаторы имеют четыре вторичных обмотки, одна из которых с ответвлением.

Трансформаторы тока представлены исполнениями ТФЗМ 110Б-ШУ1 и ТФЗМ 110Б-1УУ1.

К трансформаторам данного типа относятся трансформаторы тока исполнения ТФЗМ 110Б-ШУ1 с сер. №№ 273, 227, 278 и исполнения ТФЗМ 110Б-ГУУ1 с сер. №№ 117, 136, 139, 83, 9465, 135, 9159, 9261, 10618, 10246, 10173, 10620.

Трансформаторы тока ТФЗМ 110Б-ШУ1 расположены на территории подстанций ООО "Башкирэнерго".

Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.

Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на трансформатор не предусмотрено.

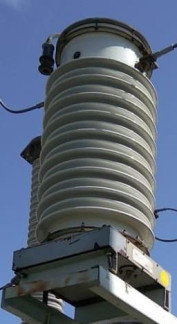

Общий вид трансформаторов тока ТФЗМ 110Б представлен на рисунке 1.

Конструкция трансформаторов тока обеспечивает их достаточную защиту от несанкционированной настройки и вмешательства. Пломбирование трансформаторов не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Т аблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы паспорта, формуляра и руководства по эксплуатации типографическим способом.

Комплектность

Таблица 3 - Комплектность трансформаторов тока

Сведения о методах измерений

приведены в п. 2 "Принцип действия и конструкция" документа «Трансформаторы тока ТФЗМ 110Б. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 27 декабря 2018 года № 2768 "Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока".
