| Номер в госреестре | 85317-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57У1 |
| Изготовитель | Публичное акционерное общество "Запорожтрансформатор", Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57У1 (далее - трансформаторы) предназначены для применения в электрических цепях переменного напряжения промышленной частоты напряжением 110 кВ с целью передачи сигнала измерительной информации измерительным приборам в цепях учета, защиты, контроля и управления, а также для изолирования цепей вторичных соединений от высокого напряжения.
Принцип действия трансформаторов напряжения НКФ-110-57У1 основан на явлении электромагнитной индукции переменного тока.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмотки с высоковольтной изоляцией. Активная часть трансформаторов находится в изоляционной покрышке. Изолятор установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичной обмотки трансформаторов расположены в нижней части корпуса.
К трансформаторам данного типа относятся трансформаторы с сер. №№ 15913, 15912, 15872, 15942, 15833, 15898, 22781, 27403, 22808, 14874, 27489.
Трансформаторы напряжения НКФ-110-57У1 расположены на территории подстанций ООО "Башкирэнерго".
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на трансформатор не предусмотрено.

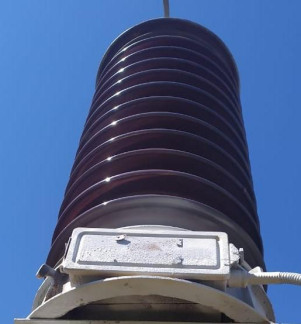

Общий вид трансформаторов напряжения НКФ-110-57У1 представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов напряжения НКФ-110-57У1 Пломбирование трансформаторов не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение вторичной обмотки, В | 100/V3 |
| Номинальная мощность вторичной обмотки, В А | 400 |
| Номинальная частота, Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,5 |
Т аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | 676x626x1790 |
| Масса, кг, не более | 770 |
| Условия эксплуатации по ГОСТ 15150-69 | от -45 до +40 |
| Средняя наработка на отказ, ч | 90 000 |
наносится на титульный лист эксплуатационной документации типографическим способом.
Таблица 3 - Комплектность трансформаторов тока
| Наименование | Обозначение | Количество |
| Трансформатор тока: сер. №№ 15913, 15912, 15872, 15942, 15833, 15898, 22781, 27403, 22808, 14874, 27489 | НКФ-110-57У1 | 11 шт. |
| Паспорт | - | 11 экз. |
| Формуляр | - | 11 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 2 документа «Трансформаторы напряжения НКФ-110-57У1. Руководство по эксплуатации».
Приказ Росстандарта от 27 декабря 2019 года № 3389 "Об утверждении Государственного первичного специального эталона единицы электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц".
