| Номер в госреестре | 85318-22 |
| Наименование СИ | Стандарты частоты |
| Обозначение типа СИ | FE-5680A |
| Изготовитель | Акционерное общество "Морион" (АО "Морион"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 18.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стандарты частоты FE-5680A (далее - СЧ) являются квантовыми стандартами частоты рубидиевыми пассивного типа и предназначены для формирования высокостабильных по частоте спектрально чистых синусоидальных сигналов 10 или 5 МГц.
Принцип действия СЧ основан на автоподстройке частоты внутреннего опорного кварцевого генератора к частоте спектральной линии квантового перехода атомов рубидия (стандарты частоты рубидиевые пассивного типа) и формирования высокостабильных сигналов с номинальным значением частоты 10 МГц (по заказу доступны СЧ со значением частоты 5 МГц).
Конструктивно СЧ состоит из СВЧ-резонатора, содержащего рабочую ячейку с атомами Rb87, кварцевого генератора, системы фазовой автоподстройки частоты опорного кварцевого генератора, делителя частоты, формирующего требуемую частоту выходного сигнала СЧ, заключенных в едином моноблоке. На тыльной стороне СЧ находятся разъем для подачи питающего напряжения и управления и разъем типа SMA для выходного синусоидального сигнала.
СЧ могут содержать набор дополнительных опций. Информация о дополнительных опциях приведена в руководстве по эксплуатации.

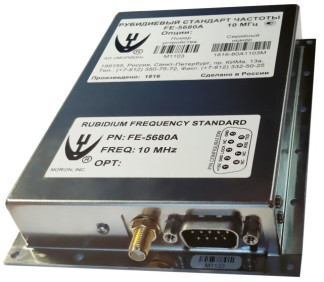

Общий вид СЧ представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
| Место | Место нанесения | |
| пломбировки | знака поверки |
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характе
ристики
| Наименование характеристики | Значение | ||||
| Номер (обозначение опции) | |||||
| 3 | Стандартное исполнение | 28 | 29 | 31 31А | |
| Номинальное значение частоты выходного сигнала, Гц | 5106 | Ы07 | |||
| Среднее квадратическое значение напряжения выходного сигнала на нагрузке 50 Ом, В (дБм) | от 0,5 (1,0 для опции 21) до 2,3 (от 7(13 для опции 21) до 20) | ||||
| Пределы допускаемой относительной погрешности по частоте при нормальных условиях эксплуатации | ±2,0 10-9 | ±5,010-10 | ±2,010-10 | ±2,0 10-10 | |
| Пределы допускаемой дополнительной температурной нестабильности частоты при изменении температуры окружающей среды в диапазоне рабочих температур | ± 3,010-10 | ||||
| Наименование характеристики | Значение | ||
| Номер (обозначение опции) | |||
| 3 Стандартное ^ ^ исполнение | 31 | 31А | |
| Предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты при интервале времени измерений Тизм: 1 с 10 с 100 с | 1,4 10-11 5.010-12 2.010-12 | 8,010-12 3.010-12 1.010-12 | 5.0 10-12 2.0 10-12 6,010-13 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||||
| Рабочие условия эксплуатации, температура окружающего воздуха, °С | Номер (обозначение опции) | ||||||||
| 40 | 39 | 38 | 37 | 46 | Стандартное исполнение | 41 | 42 | 43 | |
| от -55 | от -40 | от -30 | от -20 | от -10 | от до -5 +50 | до +55 | до +60 | до +65 | |
| Параметры электропитания номинального значения 15 В (напряжение постоянного тока), В | от 15 до 18 | ||||||||
| Потребляемая мощность Вт, не более: - во время включения при номинальном значении напряжения источника питания 15 В, при температуре 25 °С - в установившемся режиме при номинальном значении напряжения источника питания 15 В, при температуре 25 °С | 36 15 | ||||||||
| Габаритные размеры, мм, не более: длина ширина высота | 145 104 27 | ||||||||
| Масса, кг, не более | 0,5 | ||||||||
наносится типографским способом на титульный лист руководства по эксплуатации, паспорт, спецификацию и на информационную наклейку.
Таблица 3 - Комплектность СЧ
| Наименование | Обозначение | Количество |
| Стандарт частоты | FE-5680A | 1 шт. |
| Спецификация | - | 1 шт. |
| Паспорт | ГЖКД.468753.002 ПС | 1 экз.* |
| Руководство по эксплуатации | ГЖКД.468753.002 РЭ | 1 экз.* |
| * Документы представляются по требованию заказчика. Электронный вид руководства по эксплуатации доступен в сети Интернет на сайте https://morion.com.ru/. | ||
приведены в документе «Стандарт частоты FE-5680A. Руководство по эксплуатации. ГЖКД.468753.002 РЭ», раздел 2.2 «Использование стандарта частоты».
Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
Технические условия ТУ ГЖКД.468753.002. «Стандарт частоты FE-5680A»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
