| Номер в госреестре | 85320-22 |
| Наименование СИ | Хроматограф жидкостный Dionex UltiMate 3000 с детекторами VWD-3100 и RefractoMax 521 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Dionex Softron GmbH", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматограф жидкостный Dionex UltiMate 3000 с детекторами VWD-3100 и RefractoMax 521 (далее - хроматограф) предназначен для измерений содержания широкого спектра компонентов в пробах веществ и материалов, растворах, продуктах питания, почвах и других объектах анализа.
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании детекторами спектрофотометрическим VWD-3100 и рефрактометрическим RefractoMax 521.
В состав хроматографа входят
- градиентный насос высокого давления LPG-3400SD, зав. № 8077678;
- детектор спектрофотометрический VWD-3100, зав. № 8079728;
- детектор рефрактометрический RefractoMax 521, зав. № 32139В0096;
- термостат TCC-3000SD с встроенными кранами-переключателями, зав. № 8079238;
- ручной инжектор, б/н;
- персональный компьютер с программным обеспечением Chromeleon™ Спектрофотометрический детектор VWD-3100 - одноканальный, с изменяемой длиной
волны.
Рефрактометрический детектор RefractoMax 521 - универсальный хроматографический детектор, предназначенный для измерений содержания органических и неорганических веществ, в том числе на уровне низких концентраций (миллиграммов на литр).
Хроматограф укомплектован квартернарным градиентным насосом LPG (градиент из 4 элюентов) с встроенным дегазатором элюента. Насос включает систему автоматической промывки сальников плунжеров.
Для ввода пробы в хроматограф используют инжектор для ручного ввода образца.
В состав хроматографа входит термостат TCC с встроенными кранами-переключателями. В качестве нагревательного элемента используется элемент Пельтье. Для улучшения разделения компонентов проб в хроматографических колонках предусмотрено программирование температуры анализа, быстрый нагрев и охлаждение (на 30 °С за 15 минут), предколоночный нагрев и постколоночное охлаждение элюента. Термостат колонок укомплектован для переключения потоков и колонок шестипортовыми двухпозиционными кранами - переключателями.
Управление всеми компонентами хроматографа осуществляется через установленное на IBM PC-совместимом компьютере специальное программное обеспечение Chromeleon. Пломбирование хроматографа не предусмотрено.
Заводские номера расположены на задней панели каждого блока хроматографа.

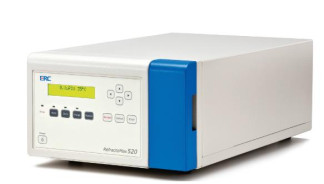

Рисунок 1- Детектор спектрофотометрический Рисунок 2- Детектор рефрактометрический VWD-3100 RefractoMax 521
место нанесения знака утверждения типа
ШШ^сгооо
Программное обеспечение Chromeleon 7 установлено на персональном компьютере. Хроматографическое программное обеспечение с архитектурой клиент-сервер соответствует требованиям GLP и осуществляет полное управление хроматографической системой, сбор и обработку данных, автоматическую диагностику модулей, автоматические процедуры контроля, управление через USB-порт, локальную сеть или удаленный доступ (через интернет). Программное обеспечение, входящее в состав хроматографа, позволяет устанавливать и контролировать режимные параметры хроматографа, отслеживать выполнение анализа, обрабатывать полученные хроматографические данные.
Конструкция средства измерений исключает возможность несанкционированного влияния пользователя на ПО средства измерений и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Chromeleon 7 |
| Номер версии (идентификационный номер) ПО | не ниже 7.1 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 -2014. Программное обеспечение хроматографа не влияет на метрологические характеристики.
Таблица 2 - Метрологические характеристики хроматографа жидкостного Dionex UltiMate 3000 с детектором спектрофотометрическим VWD-3100__
| Наименование характеристики | Значение |
| Диапазон длин волн, нм | от 190 до 900 вкл. |
| Уровень флуктуационных шумов нулевого сигнала (254 нм, скорость подачи элюента 1 см3/мин, постоянная времени 1 с) е.о.п., не более | 1-10-4 |
| Дрейф нулевого сигнала детектора (254 нм, скорость подачи элюента 1 см3/мин, постоянная времени 1 с), е.о.п./ч, не более | 1-10-2 |
| Предел детектирования по антрацену в ацетонитриле, г/см3, не более | 2-10-8 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала хроматографа со спектрофотометрическим детектором VWD-3100 при ручном дозировании, %, не более - по площади пика - по времени удерживания | 2 1,5 |
| Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы хроматографа со спектрофотометрическим детектором VWD-3100 при ручном дозировании, %, не более - по площади пика - по времени удерживания | ±3 ±2 |
Таблица 3 - Метрологические характеристики хроматографа жидкостного Dionex UltiMate 3000 с детектором рефрактометрическим RefractoMax 521__
| Наименование характеристики | Значение |
| Диапазон измерений показателя преломления | от 1,00 до 1,75 вкл. |
| Уровень флуктуационных шумов нулевого сигнала (постоянная времени 2 с), ед. рефр., не более | 5 • 10-8 |
| Дрейф нулевого сигнала, ед.рефр./ч | 5 • 10-6 |
| Предел детектирования по глюкозе, г/см3, не более | 5 • 10-7 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала хроматографа с детектором рефрактометрическим RefractoMax 521 при ручном дозировании, %, не более | |
| - по площади пика | 3 |
| - по времени удерживания | 1,5 |
| Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы хроматографа с детектором рефрактометрическим RefractoMax 521 при ручном дозировании, %, не более | |
| - по площади пика | ±5 |
| - по времени удерживания | ±2 |
Таблица 4 - Основные технические характеристики хроматографа жидкостного Dionex UltiMate 3000 с детекторами VWD-3100 и RefractoMax 521__
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220!! 50±1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +40 |
| - относительная влажность, % | от 20 до 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
Таблица 5 - Основные технические характеристики детектора спектрофотометрического VWD-
3100
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 150 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 160 |
| - ширина | 420 |
| - длина | 510 |
| Масса, кг, не более | 14,8 |
Таблица 6 - Основные технические характеристики детектора рефрактометрического RefractoMax
521
| Наименование характеристики | Значение |
| Потребляемая мощность, В А, не более | 120 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 150 |
| - ширина | 260 |
| - длина | 450 |
| Масса, кг, не более | 12,0 |
Таблица 7 - Основные технические характеристики термостата колонок TCC-3000SD
| Наименование характеристики | Значение |
| Потребляемая мощность, В А, не более | 150 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 170 |
| - ширина | 420 |
| - длина | 510 |
| Масса, кг, не более | 12,6 |
Таблица 8 - Основные технические характеристики насоса LPG-3400SD
| Наименование характеристики | Значение |
| Потребляемая мощность, В А, не более | 150 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 190 |
| - ширина | 420 |
| - длина | 510 |
| Масса, кг, не более | 17,9 |
наносится на переднюю панель хроматографа в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный в составе: | Dionex UltiMate 3000 | 1 шт. |
| - детектор спектрофотометрический | VWD-3100 | 1 шт. |
| - детектор рефрактометрический | RefractoMax 521 | 1 шт. |
| - термостат колонок | TCC-3000SD | 1 шт. |
| - насос | LPG-3400SD | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 205-05-2022 | 1 экз. |
применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений
техническая документация фирмы «Dionex Softron GmbH», Германия.
Правообладатели
Фирма «Dionex Softron GmbH», Германия Адрес: Dornierstrasse 4, 82110 Germering, Germany Телефон: +49-89-89468-0, факс: +49-89-89468-200 info@dionex-softron.de, www.dionex-softron.de
