| Номер в госреестре | 85321-22 |
| Наименование СИ | Системы измерительные гидрологические |
| Обозначение типа СИ | СЗМС |
| Изготовитель | Акционерные общество «Морские неакустические комплексы и системы» (АО «Морские неакустические комплексы и системы), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 18.04.2027 |
| МПИ (интервал между поверками) | 18 месяцев |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные гидрологические СЗМС (далее - системы) предназначены для измерения температуры, удельной электрической проводимости (далее - УЭП), гидростатического давления морской воды и измерения на их основе косвенным методом скорости звука в морской воде.
Система состоит из прибора 1Л-ГЛ, управляющей специализированной ЭВМ и линии связи (герметичный кабель), обеспечивающей сопряжение прибора 1Л-ГЛ с ЭВМ.
Принцип действия системы основан на прямом измерении температуры, УЭП и гидростатического давления с помощью соответствующих измерительных каналов прибора 1Л-ГЛ, преобразовании результатов измерений в цифровой код с последующей передачей их в ЭВМ. По результатам прямых измерений температуры, УЭП и гидростатического давления производится расчет скорости звука в морской воде в соответствии с ГСССД 202-2002 «Морская вода. Скорость звука при соленостях 0...40 промилле, температурах 0...40 °С и избыточных давлениях 0....60 МПа».
Прибор 1Л-ГЛ включает в себя блок ЭТД, содержащий измерительные каналы температуры, УЭП и гидростатического давления, измерительными компонентами которых являются датчик температуры (медный термометр сопротивления), индуктивный датчик УЭП и тензорезисторный датчик гидростатического давления. Датчики подключены к аналого-цифровому преобразователю с контроллером интерфейса RS-422 и расположены в герметичном корпусе блока ЭТД.
Связующим компонентом системы в целом является линия связи, обеспечивающая питание блока ЭТД прибора 1Л-ГЛ и передачу информации от блока ЭТД прибора 1Л-ГЛ к ЭВМ в цифровом виде по интерфейсу RS-422.
Расчет скорости звука в морской воде производится с помощью ЭВМ.
Система обеспечивает визуализацию и документирование информации о величинах определяемых и измеряемых параметров путем отображения информации на дисплее ЭВМ и сохранения архива данных на жестком диске ЭВМ.
Система обеспечивает независимое (автономное) функционирование измерительных каналов, исключая их взаимное влияние.
Система изготавливается в двух модификациях ИВЛЦ.416431.001 и ИВЛЦ.416431.001-01, отличающихся максимальной глубиной погружения до 400 и до 600 м, соответственно. Модификация ИВЛЦ.416431.001-01 отличается наличием механизма выдвижения, позволяющего при эксплуатации выдвинуть датчики прибора 1Л-ГЛ в набегающий поток.
Система соответствует группе исполнения аппаратуры 2.3.5 по ГОСТ РВ 20.39.304-98 для забортной аппаратуры (прибор 1Л-ГЛ) и группе 2.3.1 для внутриотсечной аппаратуры (ЭВМ), общее климатическое исполнение.

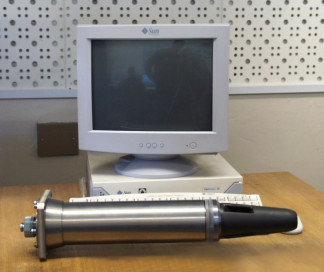

Общий вид системы представлен на рисунке 1, общий вид приборов 1Л-ГЛ и схема пломбировки от несанкционированного доступа представлены на рисунке 2.
Заводской номер в цифровом формате наносится с помощью гравировки на торцевую часть прибора 1Л-ГЛ.
а) б)
| Место | Место | |
| пломбирования | пломбирования |
Система имеет встроенное программное обеспечение, предназначенное для проведения измерений, взаимодействия ЭВМ с прибором 1Л-ГЛ, управления системой, предоставления информации системы оператору и архивации информации системы.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики измерительных каналов учтено при нормировании метрологических характеристик.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «SZMS.exe» |
| Номер версии (идентификационный номер) ПО | 1.1.2.8 |
| Цифровой идентификатор ПО (MD5) | 9872acd2e697ffb8b7869cf89b25b447 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений УЭП морской воды, См/м | от 2 до 6,5 |
| Пределы допускаемой абсолютной погрешности измерений УЭП морской воды, См/м | ±0,001 |
| Диапазон измерений температуры морской воды, °С | от минус 2 до +35 |
| Пределы допускаемой абсолютной погрешности измерений температуры морской воды, °С | ±0,01 |
| Диапазоны измерений гидростатического давления морской воды, кПа - для ИВЛЦ.416431.001 - для ИВЛЦ.416431.001-01 | от 0 до 4000 от 0 до 6000 |
| Пределы допускаемой абсолютной погрешности измерений гидростатического давления морской воды, кПа | ±10 |
| Косвенные измерения | |
| Диапазон измерений скорости звука в морской воде, м/с | от 1410 до 1560 |
| Пределы допускаемой абсолютной погрешности измерений скорости звука в морской воде, м/с | ±0,36 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, без учета масс ЭВМ и линии связи кг, не более - для ИВЛЦ.416431.001 - для ИВЛЦ.416431.001-01 | 10 18 |
| Габаритные размеры, без учета размеров ЭВМ и линии связи (длина х ширина х высота), мм, не более - для ИВЛЦ.416431.001 - для ИВЛЦ.416431.001-01 | 610х130х130 954х130х130 |
| Мощность, потребляемая системой, без учета мощности потребляемой ЭВМ, Вт, не более | 7,5 |
| Напряжения питания постоянного тока, В | от минус 18 до минус 22 и от 18 до 22 |
| Время непрерывной работы системы, ч | 72 |
| Средняя наработка на отказ системы при доверительной вероятности 0,9, ч, не менее | 9000 |
| Условия эксплуатации | |
| Температура водной среды (для прибора 1Л-ГЛ), °С | от минус 4 до 35 |
| Изменение температуры среды (для прибора 1Л-ГЛ), °С | от минус 50 до 70 |
| Внешнее гидростатическое давление, Па - для ИВЛЦ.416431.001 - для ИВЛЦ.416431.001-01 | от 0 до 4-106 от 0 до 6-106 |
| Атмосферное давление, Па (мм рт.ст.) | от 84,0 103 до 106,7 103 (от 630 до 800) |
| Температура окружающей среды, (для ЭВМ), °С | от 0 до 35 |
| Относительная влажность воздуха (для ЭВМ), % | от 45 до 80 |
| Амплитуда ускорения синусоидальной вибрации в диапазоне частот от 1 до 35 Гц, м/с2 (g) | 9,8 (1,0) |
| Механический удар при имитации транспортирования в упакованном виде: - пиковое ударное ускорение, м/с2 (g ); - длительность действия ударного ускорения, мс | 147 (15) 5 - 10 |
наносится типографским способом на титульный лист документа «Система измерительная гидрологическая СЗмС. Паспорт» ИВЛЦ.416431.001ПС.
Таблица 4 - Комплектность средства измерений
| Обозначение | Наименование | Количество | Примечание |
| ИВЛЦ.416281.006 ИВЛЦ.416281.006-03 | ЭВМ (вычислительная машина типа УПМ3 с интерфейсом RS-422) Линия связи Общее и специальное программное обеспечение "Эльбрус-90микро" Переменные данные для исполнений: ИВЛЦ.416431.001 Прибор 1Л-ГЛ Эксплуатационные документы согласно ведомости эксплуатационных документов ИВЛЦ.416431.001ВЭ ИВЛЦ.416431.001-01 Прибор 1Л-ГЛ Эксплуатационные документы согласно ведомости эксплуатационных документов ИВЛЦ.416431.001-01ВЭ | 1 1 1 1 1 комплект 1 1 комплект | * ** |
| Примечания 1 * Допускается замена на другое изделие с аналогичными характеристиками по согласованию с предприятием-разработчиком системы. 2 ** Допускается замена на другое программное обеспечение с аналогичными характеристиками по согласованию с предприятием-разработчиком системы. 3 Комплект поставки системы, включая состав поставляемой эксплуатационной документации, может быть изменен в договоре на ее поставку. | |||
ГСССД 202-2002 «Морская вода. Скорость звука при соленостях 0...40 промилле, температурах 0...40°С и избыточных давлениях 0...60 МПа».
ИВЛЦ.416431.001РЭ «Система измерительная гидрологическая СЗМС Руководство по эксплуатации».
Постановление Правительства РФ от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
ГОСТ8.457-2000 «ГСИ Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей».
ГОСТ Р 8.802-2012 «ГСИ Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ Р 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ИВЛЦ.416431.001ТУ «Система измерительная гидрологическая СЗМС Технические условия».
